Кабель групповой прокладки пожаробезопасный - это сложный по своей конструкции кабель, состоящий из нескольких проводников изолированных и объединенных в надежную пластмассовую оболочку. К нему предъявляются особые требования по пожаробезопасности.
Конструктивные особенности

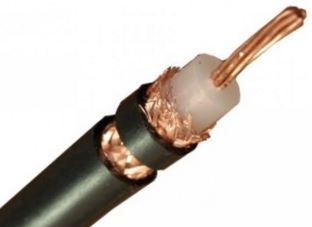

Известны несколько видов групповой прокладки пожаробезопасного кабеля, например, РК 50-4,8-33нг (С)-HF. У него есть выполненный из меди внутренний однопроволочный проводник, а также надежная изоляция, выполненная из полиэтилена пористого. Внешний проводник это - оплетка, которая имеет плотность порядка 90-95 % , она сделана из луженых проволок из меди диаметром равным 0,15 мм и наложена сверху алюмолавсановой ленты. Оболочка кабеля черного цвета, с безгалогенной полимерной композицией, по технологии в нем предусмотрена повышенная масло- и бензостойкость. Выпускается кабель диаметром внутреннего проводника - 1,72мм, с сопротивлением волновым, равным 50 + 2,5 Ом.
Кабель РК 50-4,8-36нг (С)-HF имеет черного цвета оболочку - безгалогенную полимерную, с повышенной степенью масло- и бензостойкости, с диаметром внутреннего проводника - 2,62 мм и с волновым сопротивлением порядка, 50 + 2,5 Ом. Кабель РК 50-7-37нг (С)-HF обладает внутренним проводником однопроволочным из меди с диаметром внутреннего проводника равным 2,62; мм, и волновым сопротивлением порядка - 50 + 2,5 Ом.
РК 50-7-313нг (С)-HF имеет такие характеристики: внешний проводник с оплеткой (плотность 88÷92%), произведен из луженых проволок из меди, диаметром порядка 0,12÷0,15 мм. РК 50-7-316нг (С)-HF обладает также повышенной масло- и бензостойкостью и сопротивлением волновым - 50 + 2,5 Ом.
Кабель РК 50-9-36Снг (С)-HF имеет безгалогеную оболочку из полимерного состава черного цвета, с диаметром внутреннего проводника - 3,55 мм. У модификации РК 50-12-34Снг (С)-HF предусмотрен диаметр внутреннего проводника порядка - 4,80; мм. РК 50-22-38Снг (С)-HF имеет внешний проводник в виде медной сварной трубки со спиральной формой гофры. РК 50-22-310-Снг (С)-HF обладает диаметром внутреннего проводника равным 9,35 мм.
Область применения
По отношению к требованию стойкости к огню эти кабели выделили в отдельную группу, так как они не способные распространять опасный вид горения при групповом виде прокладки. Эти кабели также имеют пониженные показатели газовыделения и дыма. Одна из особенностей кабелей - низкий уровень токсичности при горении. Их используют в коммуникациях в детских садах, школах, гостиницах, метрополитене и даже на атомных станциях.
Выбор
Наша компания, предлагает все самое совершенное. Прочный пожаробезопасный кабель много лет будет служить своим потребителям без поломок.
Так же рекомендуем ознакомиться с другими нашими предложениями:
Компания "ПРОВОДНИК" реализует ВВГ кабель - один из наиболее востребованных видов электрооборудования;
Полный спектр кабелей марки КВВГ в нашем каталоге;
В список услуг, предоставляемых компанией, включена продажа позиции кабель FTP высокого качеств;
Всегда в наличии патчкорд.
Внешний проводник - алюминевая фольга и оплетка медной луженой проволокой
Оболочка - ПВХ пластикатиз термопластичной композиции, не содержащей галогенов, не распространяющие горение, не выделяющие коррозионно-активных газообразных продуктов при горении и тлении
Волновое сопротивление: 50 ±4 Ом;
Конструкция жилы: 1х0,68;
Коэффициент затухания, дБ/100м, при 20°С при частоте: 100 МГц - 23,12
Внешний проводник - алюминевая фольга и оплетка медной луженой проволокой
Оболочка - ПВХ пластикатиз термопластичной композиции, не содержащей галогенов, не распространяющие горение, не выделяющие коррозионно-активных газообразных продуктов при горении и тлении
Волновое сопротивление: 50 ±4 Ом;
Конструкция жилы: 1х0,68;
Коэффициент затухания, дБ/100м, при 20°С при частоте: 100 МГц - 21,35
Внешний проводник - алюминевая фольга и оплетка медной луженой проволокой
Оболочка - ПВХ пластикатиз термопластичной композиции, не содержащей галогенов, не распространяющие горение, не выделяющие коррозионно-активных газообразных продуктов при горении и тлении
Волновое сопротивление: 50 ±4 Ом;
Конструкция жилы: 1х0,68;
Коэффициент затухания, дБ/100м, при 20°С при частоте: 100 МГц - 23,12
Внешний проводник - алюминевая фольга и оплетка медной луженой проволокой
Оболочка - ПВХ пластикатиз термопластичной композиции, не содержащей галогенов, не распространяющие горение, не выделяющие коррозионно-активных газообразных продуктов при горении и тлении
Волновое сопротивление: 50 ±4 Ом;
Конструкция жилы: 1х0,68;
Коэффициент затухания, дБ/100м, при 20°С при частоте: 100 МГц - 23,49
Внешний проводник - алюминевая фольга и оплетка медной луженой проволокой
Оболочка - ПВХ пластикатиз термопластичной композиции, не содержащей галогенов, не распространяющие горение, не выделяющие коррозионно-активных газообразных продуктов при горении и тлении
Волновое сопротивление: 50 ±4 Ом;
Конструкция жилы: 1х0,85;
Коэффициент затухания, дБ/100м, при 20°С при частоте: 100 МГц - 21,41
Внешний проводник - алюминевая фольга и оплетка медной луженой проволокой
Оболочка - ПВХ пластикатиз термопластичной композиции, не содержащей галогенов, не распространяющие горение, не выделяющие коррозионно-активных газообразных продуктов при горении и тлении
Волновое сопротивление: 50 ±4 Ом;
Конструкция жилы: 1х0,85;
Коэффициент затухания, дБ/100м, при 20°С при частоте: 100 МГц - 21,41
Внешний проводник - алюминевая фольга и оплетка медной луженой проволокой
Оболочка - ПВХ пластикатиз термопластичной композиции, не содержащей галогенов, не распространяющие горение, не выделяющие коррозионно-активных газообразных продуктов при горении и тлении
Волновое сопротивление: 50 ±4 Ом;
Конструкция жилы: 1х0,85;
Коэффициент затухания, дБ/100м, при 20°С при частоте: 100 МГц - 21,10
Внешний проводник - алюминевая фольга и оплетка медной луженой проволокой
Оболочка - ПВХ пластикатиз термопластичной композиции, не содержащей галогенов, не распространяющие горение, не выделяющие коррозионно-активных газообразных продуктов при горении и тлении
Волновое сопротивление: 50 ±4 Ом;
Конструкция жилы: 1х0,85;
Коэффициент затухания, дБ/100м, при 20°С при частоте: 100 МГц - 21,10
Внешний проводник - алюминевая фольга и оплетка медной луженой проволокой
Оболочка - ПВХ пластикатиз термопластичной композиции, не содержащей галогенов, не распространяющие горение, не выделяющие коррозионно-активных газообразных продуктов при горении и тлении
Волновое сопротивление: 50 ±4 Ом;
Конструкция жилы: 1х1,13;
Коэффициент затухания, дБ/100м, при 20°С при частоте: 100 МГц - 19,33
Внешний проводник - алюминевая фольга и оплетка медной луженой проволокой
Оболочка - ПВХ пластикатиз термопластичной композиции, не содержащей галогенов, не распространяющие горение, не выделяющие коррозионно-активных газообразных продуктов при горении и тлении
Волновое сопротивление: 50 ±4 Ом;
Конструкция жилы: 1х1,13;
Коэффициент затухания, дБ/100м, при 20°С при частоте: 100 МГц - 19,33
Внешний проводник - алюминевая фольга и оплетка медной луженой проволокой
Оболочка - ПВХ пластикатиз термопластичной композиции, не содержащей галогенов, не распространяющие горение, не выделяющие коррозионно-активных газообразных продуктов при горении и тлении
Волновое сопротивление: 50 ±4 Ом;
Конструкция жилы: 1х1,13;
Коэффициент затухания, дБ/100м, при 20°С при частоте: 100 МГц - 19,07
Оболочка - ПВХ пластикат пониженной пожарной опасности, не распространяющие горение при групповой прокладке по категории (А), с низким дымо- и газовыделением
Диаметр оболочки - 4,95±0,30
Волновое сопротивление: 50±4,0 Ом;
Конструкция жилы: 1х0,68;
Коэффициент затухания, дБ/100м, при 20°С при частоте: 100 МГц - 23,49
Оболочка - ПВХ пластикат пониженной пожарной опасности, не распространяющие горение при групповой прокладке по категории (А), с низким дымо- и газовыделением
Диаметр оболочки - 4,95±0,30
Волновое сопротивление: 50±4,0 Ом;
Конструкция жилы: 1х0,68;
Коэффициент затухания, дБ/100м, при 20°С при частоте: 100 МГц - 23,49
Оболочка - ПВХ пластикат пониженной пожарной опасности, не распространяющие горение при групповой прокладке по категории (А), с низким дымо- и газовыделением
Диаметр оболочки - 4,95±0,30
Волновое сопротивление: 50±4,0
Конструкция жилы: 1х0,68;
Коэффициент затухания, дБ/100м, при 20°С при частоте: 100 МГц - 23,12
Оболочка - ПВХ пластикат пониженной пожарной опасности, не распространяющие горение при групповой прокладке по категории (А), с низким дымо- и газовыделением
Диаметр оболочки - 4,95±0,30
Волновое сопротивление: 50±4,0;
Конструкция жилы: 1х0,68;
Коэффициент затухания, дБ/100м, при 20°С при частоте: 100 МГц - 23,12
Оболочка - ПВХ пластикат пониженной пожарной опасности, не распространяющие горение при групповой прокладке по категории (А), с низким дымо- и газовыделением
Диаметр оболочки - 6,10±0,30
Волновое сопротивление: 50±4,0;
Конструкция жилы: 1х0,85;
Коэффициент затухания, дБ/100м, при 20°С при частоте: 100 МГц - 21,41
Оболочка - ПВХ пластикат пониженной пожарной опасности, не распространяющие горение при групповой прокладке по категории (А), с низким дымо- и газовыделением
Диаметр оболочки - 6,10±0,30
Волновое сопротивление: 50±4,0;
Конструкция жилы: 1х0,85;
Коэффициент затухания, дБ/100м, при 20°С при частоте: 100 МГц - 21,41
Оболочка - ПВХ пластикат пониженной пожарной опасности, не распространяющие горение при групповой прокладке по категории (А), с низким дымо- и газовыделением
Диаметр оболочки - 6,10±0,30
Волновое сопротивление: 50±4,0;
Конструкция жилы: 1х0,85;
Коэффициент затухания, дБ/100м, при 20°С при частоте: 100 МГц - 21,10
Оболочка - ПВХ пластикат пониженной пожарной опасности, не распространяющие горение при групповой прокладке по категории (А), с низким дымо- и газовыделением
Диаметр оболочки - 6,10±0,30
Волновое сопротивление: 50±4,0;
Конструкция жилы: 1х0,85;
Коэффициент затухания, дБ/100м, при 20°С при частоте: 100 МГц - 21,10
Оболочка - ПВХ пластикат пониженной пожарной опасности, не распространяющие горение при групповой прокладке по категории (А), с низким дымо- и газовыделением
Диаметр оболочки - 7,60±0,40
Волновое сопротивление: 50±4,0;
Конструкция жилы: 1х1,13;
Коэффициент затухания, дБ/100м, при 20°С при частоте: 100 МГц - 19,33
Оболочка - ПВХ пластикат пониженной пожарной опасности, не распространяющие горение при групповой прокладке по категории (А), с низким дымо- и газовыделением
Диаметр оболочки - 7,60±0,40
Волновое сопротивление: 50±4,0;
Конструкция жилы: 1х1,13;
Коэффициент затухания, дБ/100м, при 20°С при частоте: 100 МГц - 19,33
Оболочка - ПВХ пластикат пониженной пожарной опасности, не распространяющие горение при групповой прокладке по категории (А), с низким дымо- и газовыделением
Диаметр оболочки - 7,60±0,40
Волновое сопротивление: 50±4,0;
Конструкция жилы: 1х1,13;
Коэффициент затухания, дБ/100м, при 20°С при частоте: 100 МГц - 19,07
Оболочка - ПВХ пластикат пониженной пожарной опасности, не распространяющие горение при групповой прокладке по категории (А), с низким дымо- и газовыделением
Диаметр оболочки - 7,60±0,40
Волновое сопротивление: 50±4,0;
Конструкция жилы: 1х1,13;
Коэффициент затухания, дБ/100м, при 20°С при частоте: 100 МГц - 19,07
