Патчкорд компьютерный (патч корд utp )

Патч-кордом называют коммутационный кабель (который другими словами можно назвать соединительным шнуром), который комплектуется 2-мя коннекторами и входит в состав кабельной системы. Отличается от внутреннего стандартного кабеля медный патч корд использованием многожильных, а не цельных проводников. Это гораздо увеличивает уровень гибкости и прочности кабеля, понижает риски достижения критических значений радиуса при сгибании.

Данные устройства можно классифицировать, в зависимости от различных характеристик. А именно:

  1. от типа разъема (встречаются RJ12, RJ45 и 110-й тип)
  2. от категории компонентов ( 3, 6 и 5е)
  3. от длины ( стандартные 0,5;1;1,5;2;4;5 метров и нестандартные типы)
  4. от наличия экрана (экранированные - FTP и неэкранированные UTP)
  5. от коннектора (соединительные и переходные - если два коннктора одинаковые или различаются)

По своей сути, категория и уровень качества патчкорда определяются критериями двух составляющих - коннектора и кабеля. В зависимости от этого, и выделяют различные категории устройств.

Где находит применение?

Мы поговорим более подробно про патч-корд utp 5e, который находит широкое применение. Он может использоваться в качестве соединения элементов кабельной системы, для подключения какого-либо оборудования, телекоммуникационных каналов или линий, двух патч панелей, розетки и ПК, активного оборудования с патч-панелями, сетевого концентратора и компьютера, музыкальных инструментов и приставок, расширяющих функциональность приборов.

Перечислять можно очень долго, потому что применение очень широкое. Но говоря в двух словах патч корд UTP Cat 5e применяют для того, чтобы соединить и подключить сетевые устройства.

Назначение данной категории может относиться к стационарной прокладке внутри станций, зданий, сооружений и аппаратуры. Оболочка устройства изготавливается из PVC (поливинилхлоридный пластикат).

Главные особенности патч корда UTP Cat 5e

Патч корд UTP кат 5e отличается следующими электрическими характеристиками:

  1. импедансом 100 Ом с погрешностью +/- 15
  2. сопротивлением (при условии постоянного тока) 94 Ом*км
  3. минимальной, средней и максимальной температурой использования
  4. скоростью распространения 0,68*с

и механическими характеристиками:

  1. кабелем, состоящим из четырех проводниковых пар, которые свиты друг с другом
  2. материалом проводника ( здесь используют медную проволоку, с диаметром 0,51 миллиметров)
  3. изоляцией проводника полиэтиленом ( с диаметром в изоляции - 0,9 миллиметров)
  4. температурным диапазоном
    -в рабочем состоянии от -30 до +60 градусов Цельсия
    -в инсталяционном режиме от -10 до +60 градусов Цельсия
  5. минимальным радиусом сгибания
    - в монтажный период (или динамический) от 8х более дм кабеля
    -в период после проведения монтажных работ (или постоянно) от 4-х и более дм кабеля
  6. растягивающим усилием до 85-ти Н.

Чем вызвана необходимость такого приобретения и что нужно знать покупателю перед приобретением продукта?

Необходимость использования патчкордов UTP кат 5e обуславливается простотой в обслуживании, а также экономией финансовых средств при эксплуатации. Замена данных устройств не представляет собой что-либо сложное или требующее больших затрат времени на замену при поломках. Патч-корды способны защитить самые труднозаменяемые и сложные части сетей, переложить главную эксплуатационную нагрузку на недорогие и простые части. Что относится к подсистемам рабочих мест.

Присутствие на рабочем месте розеток, а это значит - и соединительных шнуров - означает довольно частое применение соединительных элементов. Таких, как телефон-розетка или компьютер -ethernet розетка. Их судьба собственно мало отличается от патчкордов, используемых в коммутационных этажных узлах или иных кроссовых полях. Постоянное воздействие катающихся колесиков кресла, каблуков, повреждения при уборке помещения ( в том числе и влажной), перестановка мебели. И наконец ежедневное использование подключаемых и приносимых ноутбуков - все это способно привести к сокращению срока службы устройства UTP кат 5e рабочего места.

Патчкорд есть и еще длительное время будет продолжать являться нужным атрибутом сетей связи помещений и коммерчских зданий.

Пред покупкой такого устройства, первым делом, необходимо убедиться в соответствии требованиям всех стандартов. Также, стоит проверить класс пожарной безопасности и подтверждение данных - для этого существуют сертификаты тестовых независимых лабораторий.

При выборе вы должны удостовериться, что патчкорд состоит именно из медных многожильных проводников и имеет гибкую, а также хорошо защищенную оболочку изоляции. Главная разводка в разъемах устройств должна при этом соответствовать стандартным схемам.

.

№ п/п Наименование Техническое описание Изображение

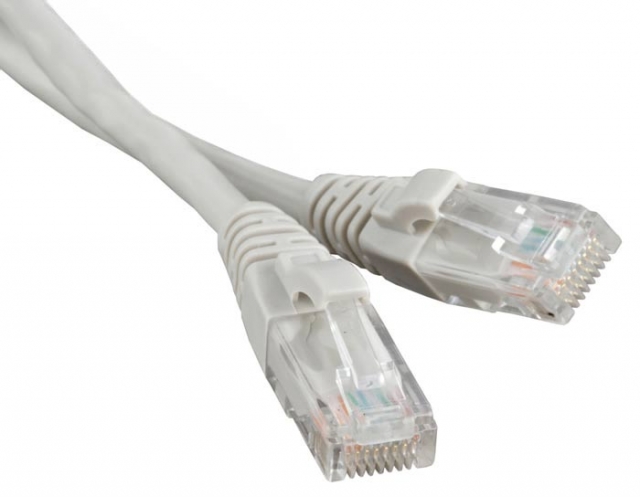

1 Патч-корд UTP, Кат.5е

Материал оболочки PVC (поливинилхлорид)

Диаметр проводника: 24 AWG (0,511 мм)

Тип проводника:  (одножильный)

Номинальная скорость распространения сигнала: 66%

Соответствует требованиям: TIA/EIA 568-C.2 cat. 5e (кат 5е)

Длина (м): 0,5; 1,0; 1,5; 2,0; 3,0; 5,0; 10,0

Патч-корд UTP, Кат.5е
