Широкое применение в наши дни получили кабели такого типа. Это сложный по конструкции кабель, состоящий из нескольких изолированных между собой проводников, которые защищены прочной пластмассовой оболочкой. К нему предъявляются определенные требования по пожаробезопасности.
Конструктивные особенности

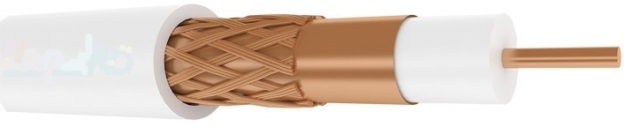

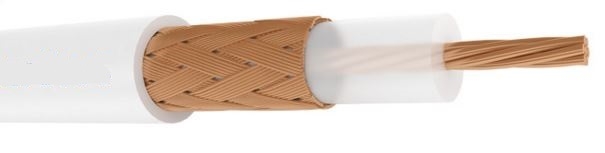

Кабель РК 75-3,7-330фнг(C)-HF имеет внутренний проводник, произведенный из меди, он однопроволочный. Кабель выполнен с изоляцией, произведенной из пористого полиэтилена по типу, который носит название физическое вспенивание. Внешний проводник - оплетка с плотностью порядка 55-60 %, из луженых проволок из меди с диаметром (номинальным) 0,1-0,12 мм. Оболочка имеет безгалогенную полимерную композицию белого цвета или же серого, а для того, чтобы прокладка осуществлялась на открытом воздухе, использована маркировка черным цветом. Диаметр внутреннего проводника имеет размеры 0,80 мм, обладает волновым сопротивлением, равным Ом: 75 + 3,5. Кабель РК 75-3,7-331фнг(C)-HF выпускается с внутренним медным проводником однопроволочным. Оплетка внешнего проводника с плотностью 88-92 % из проволок медных. Оболочка их произведена из полимерной композиции, безгалогенной, белого цвета или серого, а если кабель укладывают на открытом воздухе, то в этом случае используют кабель черного цвета.

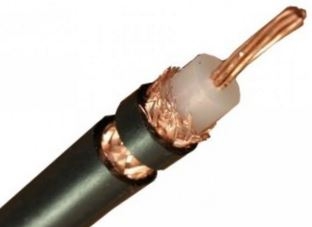

Модель РК 75-3,7-333фнг(C)-HF имеет оболочку безгалогенную полимерную, выполненную из композиции белого цвета или же цвета, при установке на открытом воздухе используют кабель черного цвета с диаметром внутреннего проводника, равным 0,80 мм и с волновым сопротивлением Ом: 75 + 3,5. РК 75-4,8-330фнг(C)-HF. Он имеет внутренний проводник - из меди, однопроволочный. Изоляция в нем выполнена из полиэтилена пористого. Используется внешний проводник с оплеткой с плотностью 55-60% из проволок, изготавливаемых из меди, диаметром 0,15 мм. Кабель РК 75-4,8-331фнг(C)-HF выполнен с оболочкой из полимерной композиции безгалогенного типа, белого или же серого цвета, а для улицы - черного цвета, с диаметром внутреннего проводника:1,1, мм. Модификация РК 75-7-320ф-Снг(C)-HF и РК 75-7-323ф-Снг(C)-HF производится с оболочкой безгалогенной и черного цвета, с внутренним диаметром проводника:1,58 мм и волновым сопротивлением Ом: 75 + 2.
Область применения
Этот вид кабеля пожаробезопасный используют во взрывоопасных и пожароопасных зонах, на атомных станциях, в системах, где класс безопасности очень высок.
Выбор
В нашей компании вы найдете широкий выбор кабеля, который отлично работает многие годы, поскольку он безопасен и надежен, прекрасно работает в пожароопасных местах. У нас кабель отечественного производства, но с европейскими стандартами качества.
Так же рекомендуем ознакомиться с другими нашими предложениями:
Компания "ПРОВОДНИК" реализует ВВГ кабель - один из наиболее востребованных видов электрооборудования;
Полный спектр кабелей марки КВВГ в нашем каталоге;
В список услуг, предоставляемых компанией, включена продажа позиции кабель FTP высокого качеств;
Всегда в наличии патчкорд.
№ п/п
Наименование
Техническое описание
1
РК 75-3,7-330фнг(C)-HF
Внутренний проводник - медный однопроволочный. Изоляция - пористый полиэтилен физического вспенивания. Внешний проводник - оплётка плотностью (55–60)% из медных лужёных проволок номинальным диаметром (0,1–0,12)мм, наложенная поверх ламинированной алюминиевой фольги. Оболочка - безгалогенная полимерная композиция белого или серого цвета (для прокладки на открытом воздухе – черного цвета);
Диаметр внутреннего проводника, мм: 0,80;
Волновое сопротивление, Ом: 75 ± 3,5
2
РК 75-3,7-331фнг(C)-HF
Внутренний проводник - медный однопроволочный. Изоляция - пористый полиэтилен физического вспенивания. Внешний проводник - оплётка плотностью (88–92)% из медных проволок номинальным диаметром 0,12 мм. Оболочка - безгалогенная полимерная композиция белого или серого цвета (для прокладки на открытом воздухе – черного цвета);
Диаметр внутреннего проводника, мм: 0,80;
Волновое сопротивление, Ом: 75 ± 3,5
3
РК 75-3,7-333фнг(C)-HF
Внутренний проводник - медный однопроволочный. Изоляция - пористый полиэтилен физического вспенивания. Внешний проводник - оплётка плотностью (88–92)% из медных проволок номинальным диаметром 0,12 мм, наложенная поверх ламинированной медной фольги. Оболочка - безгалогенная полимерная композиция белого или серого цвета (для прокладки на открытом воздухе – черного цвета);
Диаметр внутреннего проводника, мм: 0,80;
Волновое сопротивление, Ом: 75 ± 3,5
4
РК 75-4,8-330фнг(C)-HF
Внутренний проводник - медный однопроволочный. Изоляция - пористый полиэтилен физического вспенивания. Внешний проводник - оплётка плотностью (55–60)% из медных проволок номинальным диаметром 0,15 мм, наложенная поверх ламинированной алюминиевой фольги. Оболочка - безгалогенная полимерная композиция белого или серого цвета (для прокладки на открытом воздухе – черного цвета);
Диаметр внутреннего проводника, мм: 1,1;
Волновое сопротивление, Ом: 75 ± 3,5
5
РК 75-4,8-331фнг(C)-HF
Внутренний проводник - медный однопроволочный. Изоляция - пористый полиэтилен физического вспенивания. Внешний проводник - оплётка плотностью (55–60)% из медных проволок номинальным диаметром 0,15 мм, наложенная поверх ламинированной медной фольги. Оболочка - безгалогенная полимерная композиция белого или серого цвета (для прокладки на открытом воздухе – черного цвета);
Оболочка - ПВХ пластикат пониженной пожарной опасности, не распространяющие горение при групповой прокладке по категории (А), с низким дымо- и газовыделением
Диаметр оболочки - 6,90±0,30
Волновое сопротивление: 75±5
Конструкция жилы: 1х0,50;
Коэффициент затухания, дБ/100м, при 20°С при частоте: 100 МГц - 22,28
Оболочка - ПВХ пластикат пониженной пожарной опасности, не распространяющие горение при групповой прокладке по категории (А), с низким дымо- и газовыделением
Диаметр оболочки - 6,90±0,30
Волновое сопротивление: 75±5
Конструкция жилы: 1х0,50;
Коэффициент затухания, дБ/100м, при 20°С при частоте: 100 МГц - 22,28
Оболочка - ПВХ пластикат пониженной пожарной опасности, не распространяющие горение при групповой прокладке по категории (А), с низким дымо- и газовыделением
Диаметр оболочки - 6,90±0,30
Волновое сопротивление: 75±5
Конструкция жилы: 1х0,50;
Коэффициент затухания, дБ/100м, при 20°С при частоте: 100 МГц - 22,28
Оболочка - ПВХ пластикат пониженной пожарной опасности, не распространяющие горение при групповой прокладке по категории (А), с низким дымо- и газовыделением
Диаметр оболочки - 6,90±0,30
Волновое сопротивление: 75±5
Конструкция жилы: 1х0,50;
Коэффициент затухания, дБ/100м, при 20°С при частоте: 100 МГц - 22,28
Оболочка - ПВХ пластикат пониженной пожарной опасности, не распространяющие горение при групповой прокладке по категории (А), с низким дымо- и газовыделением
Диаметр оболочки - 6,90±0,30
Волновое сопротивление: 75±5
Конструкция жилы: 1х0,50;
Коэффициент затухания, дБ/100м, при 20°С при частоте: 100 МГц - 22,28
Оболочка - ПВХ пластикат пониженной пожарной опасности, не распространяющие горение при групповой прокладке по категории (А), с низким дымо- и газовыделением
Диаметр оболочки - 6,90±0,30
Волновое сопротивление: 75±5
Конструкция жилы: 1х0,50;
Коэффициент затухания, дБ/100м, при 20°С при частоте: 100 МГц - 22,28
