Кабели для одиночной прокладки на открытом воздухе 50 Ом

Описание

Кабели для одиночной прокладки на открытом воздухе 50 Ом - коаксиального типа, изготавливаются из материалов с высокими техническими и физическими характеристиками, что позволяет использовать их для организации коммуникаций как внутри, так и снаружи помещений либо зданий.

Конструктивные особенности

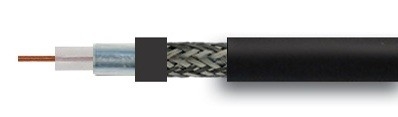

Коаксиальные кабели состоят из четырех основных составляющих: внутренний проводник, изоляция, внешний проводник, оболочка. Внутренний проводник изготавливается преимущественно из меди и является однопроволочной жилой. В кабелях для одиночной прокладки на открытом воздухе, также используются кабели с внутренним проводником из многопроволочных луженных проволок (РК 50-3-16), плакированной медью алюминиевой проволоки (РК 50-9-35-С), трубки из отожженной меди (РК 50-22-37-С). Все виды внутренних проводников обеспечивают высокую и стабильную токопередачу сигнала на большие расстояния от передатчика к приемнику в коммуникационной сети любой сложности. Изоляция внутреннего проводника кабелей для одиночной прокладки на открытом воздухе (50 Ом) производится из вспененного полиэтилена. Этот материал достаточно распространен в проводах коаксиального типа и зарекомендовал себя, как долговечный и надежный изолятор, который препятствует возникновению коррозии и сокращает вероятность возникновения критических изгибов при монтаже кабеля. Пористая структура полиэтилена обеспечивает снижение веса коммуникаций, что существенно упрощает их установку и последующее обслуживание. Внешний проводник - оплетка либо сварная трубка из меди. Модели кабелей отличаются между собой также по плотности оплетки - она может быть в диапазоне от 80-95%. Сварные трубки изготавливаются в форме спирали либо колец. Внешний проводник накладывается на меднолавсановую или алюмолавсановую пленку. Оболочка кабелей для наружной прокладки - светостабилизированный полиэтилен, который устойчив к большинству видов внешних воздействий, в том числе прямых солнечных лучей и резких перепадов температур.

Область применения

Коаксиальные кабели относятся к радиочастотным коммуникациям и используются для стационарной одиночной прокладки в системах соединений антенно-фидерных устройств персональной либо сотовой связи, радиорелейных линий и телевещания с сопротивлением не более 50 Ом.

Выбор

Фирменный магазин <ПРОВОДНИК> предлагает широкий выбор кабелей для одиночной прокладки на открытом воздухе. Приемлемые цены, наличие выгодных ценовых предложений и наличие товара на складе гарантирует вам покупку качественного и доступного товара.

Так же рекомендуем ознакомиться с другими нашими предложениями:
Компания "ПРОВОДНИК" реализует ВВГ кабель - один из наиболее востребованных видов электрооборудования;
Полный спектр кабелей марки КВВГ в нашем каталоге;
В список услуг, предоставляемых компанией, включена продажа позиции кабель FTP высокого качеств;
Всегда в наличии патчкорд.

№ п/п Наименование Техническое описание Изображение
1 РК 50-3-16

Внутренний проводник - многопроволочный из медных луженых проволок. Изоляция - сплошной полиэтилен. Внешний проводник - оплётка из медных луженых проволок плотностью 88÷92 %. Оболочка – светостабилизированный полиэтилен;

Волновое сопротивление, Ом: 50 ± 2,5

РК 50-3-16
2 РК 50-3-34

Внутренний проводник - медный однопроволочный. Изоляция - пористый полиэтилен физического вспенивания. Внешний проводник - оплётка из медных луженых проволок плотностью 88÷92 %, наложенная поверх алюмолавсановой ленты. Оболочка – светостабилизированный полиэтилен;

Волновое сопротивление, Ом: 50 ± 2,5

РК 50-3-34
3 РК 50-4,8-32

Внутренний проводник - медный однопроволочный. Изоляция - пористый полиэтилен физического вспенивания. Внешний проводник - оплётка из медных луженых проволок плотностью 88÷92 %, наложенная поверх алюмолавсановой ленты. Оболочка – светостабилизированный полиэтилен;

Волновое сопротивление, Ом: 50 ± 2,5

РК 50-4,8-32
4 РК 50-4,8-35

Внутренний проводник - медный однопроволочный. Изоляция - пористый полиэтилен физического вспенивания. Внешний проводник - оплётка из медных проволок плотностью 90÷95 %, наложенная поверх меднолавсановой ленты. Оболочка – светостабилизированный полиэтилен;

Волновое сопротивление, Ом: 50 ± 2,5

РК 50-4,8-35
5 РК 50-7-35

Внутренний проводник - медный однопроволочный. Изоляция - пористый полиэтилен физического вспенивания. Внешний проводник - оплётка из медных проволок плотностью 90÷95 %, наложенная поверх меднолавсановой ленты. Оболочка – светостабилизированный полиэтилен;

Волновое сопротивление, Ом: 50 ± 2,5

РК 50-7-35
6 РК 50-7-311

Внутренний проводник - медный однопроволочный. Изоляция - пористый полиэтилен физического вспенивания. Внешний проводник - оплётка из медных луженых проволок плотностью 88÷92 %, наложенная поверх алюмолавсановой ленты. Оболочка – светостабилизированный полиэтилен;

Волновое сопротивление, Ом: 50 ± 2,5

РК 50-7-311
7 РК 50-7-314

Внутренний проводник - многопроволочный из медных луженых проволок. Изоляция - пористый полиэтилен физического вспенивания. Внешний проводник - Оплётка из медных проволок плотностью 90÷95 %, наложенная поверх меднолавсановой ленты. Оболочка – светостабилизированный полиэтилен;

Волновое сопротивление, Ом: 50 ± 2,5

РК 50-7-314
8 РК 50-9-35-С

Внутренний проводник - алюминиевая проволока, планкированная медью. Изоляция - полувоздушная, пористая, из полиэтилена физического вспенивания. Внешний проводник - медная сварная трубка со спиральной формой гофра. Оболочка - светостабилизированный полиэтилен;

Диаметр внутреннего проводника, мм: 3,55;

Волновое сопротивление, Ом: 50 ± 2,5

РК 50-9-35-С
9 РК 50-12-33-С

Внутренний проводник - алюминиевая проволока, планкированная медью. Изоляция - полувоздушная, пористая, из полиэтилена физического вспенивания. Внешний проводник - медная сварная трубка со спиральной формой гофра. Оболочка - светостабилизированный полиэтилен;

Диаметр внутреннего проводника, мм: 4,80;

Волновое сопротивление, Ом: 50 ± 2,5

РК 50-12-33-С
10 РК 50-22-37-С

Внутренний проводник - медная трубка из отожженной меди. Изоляция - пористый полиэтилен физического вспенивания. Внешний проводник - медная сварная трубка с кольцевой формой гофра. Оболочка - светостабилизированный полиэтилен черного цвета;

Диаметр внутреннего проводника, мм: 9,05;

Волновое сопротивление, Ом: 50 ± 2,5

РК 50-22-37-С
11 РК 50-22-39-С

Внутренний проводник - медная трубка из отожженной меди. Изоляция - пористый полиэтилен физического вспенивания. Внешний проводник - медная сварная трубка с кольцевой формой гофра. Оболочка - светостабилизированный полиэтилен черного цвета;

Диаметр внутреннего проводника, мм: 9,35;

Волновое сопротивление, Ом: 50 ± 2,5

РК 50-22-39-С
12 РК 50-3-18

Центральный проводник - медная проволока

Изоляция - сплошной полиэтилен

Экран - ламинированная алюминиевая фольга

Плотность оплётки (%) - 88-92

Оболочка - светостабилизированный полиэтилен

Диаметр оболочки - 4,95±0,30

Волновое сопротивление: 50±2

Конструкция жилы: 1х0,90;

Коэффициент затухания, дБ/100м, при 20°С при частоте: 10 МГц - 3,8

РК 50-3-18
13 РК 50-3-110

Центральный проводник - медная проволока

Изоляция - сплошной полиэтилен

Экран - ламинированная медная фольга

Плотность оплётки (%) - 88-92

Оболочка - светостабилизированный полиэтилен

Диаметр оболочки - 4,95±0,30

Волновое сопротивление: 50±2

Конструкция жилы: 1х0,90;

Коэффициент затухания, дБ/100м, при 20°С при частоте: 10 МГц - 3,5

РК 50-3-110
14 РК 50-3-112

Центральный проводник - медная проволока

Изоляция - сплошной полиэтилен

Плотность оплётки (%) - 88-92

Оболочка - светостабилизированный полиэтилен

Диаметр оболочки - 4,95±0,30

Волновое сопротивление: 50±2

Конструкция жилы: 19х0,18;

Коэффициент затухания, дБ/100м, при 20°С при частоте: 10 МГц - 4,2

РК 50-3-112
15 РК 50-3-114

Центральный проводник - медная проволока

Изоляция - сплошной полиэтилен

Экран - ламинированная алюминиевая фольга

Плотность оплётки (%) - 88-92

Оболочка - светостабилизированный полиэтилен

Диаметр оболочки - 4,95±0,30

Волновое сопротивление: 50±2

Конструкция жилы: 19х0,18;

Коэффициент затухания, дБ/100м, при 20°С при частоте: 10 МГц - 4,3

РК 50-3-114
16 РК 50-3-313

Центральный проводник - медная проволока

Изоляция - сплошной полиэтилен

Экран - ламинированная алюминиевая фольга

Плотность оплётки (%) - 92-97

Оболочка - светостабилизированный полиэтилен

Диаметр оболочки - 4,95±0,30

Волновое сопротивление: 50±2

Конструкция жилы: 1х1,13;

Коэффициент затухания, дБ/100м, при 20°С при частоте: 10 МГц - 3,5

РК 50-3-313
17 РК 50-3-315

Центральный проводник - медная проволока

Изоляция - сплошной полиэтилен

Экран - ламинированная алюминиевая фольга

Плотность оплётки (%) - 92-97

Оболочка - светостабилизированный полиэтилен

Диаметр оболочки - 4,95±0,30

Волновое сопротивление: 50±2

Конструкция жилы: 1х1,13;

Коэффициент затухания, дБ/100м, при 20°С при частоте: 10 МГц - 3,2

РК 50-3-315
18 РК 50-3,7-33

Центральный проводник - медная проволока

Изоляция - пористый полиэтилен

Экран - ламинированная алюминиевая фольга

Плотность оплётки (%) - 92-97

Оболочка - светостабилизированный полиэтилен

Диаметр оболочки - 6,10±0,30

Волновое сопротивление: 50±2

Конструкция жилы: 1х1,13;

Коэффициент затухания, дБ/100м, при 20°С при частоте: 10 МГц - 2,5

РК 50-3,7-33
19 РК 50-3,7-35

Центральный проводник - медная проволока

Изоляция - пористый полиэтилен

Экран - ламинированная медная фольга

Плотность оплётки (%) - 92-97

Оболочка - светостабилизированный полиэтилен

Диаметр оболочки - 6,10±0,30

Волновое сопротивление: 50±2

Конструкция жилы: 1х1,13;

Коэффициент затухания, дБ/100м, при 20°С при частоте: 10 МГц - 2,3

РК 50-3,7-35
20 РК 50-4,8-37

Центральный проводник - медная проволока

Изоляция - пористый полиэтилен

Экран - ламинированная медная фольга

Плотность оплётки (%) - 92-97

Оболочка - светостабилизированный полиэтилен

Диаметр оболочки - 7,60±0,40

Волновое сопротивление: 50±2

Конструкция жилы: 1х1,83;

Коэффициент затухания, дБ/100м, при 20°С при частоте: 10 МГц - 1,9

РК 50-4,8-37
21 РК 50-4,8-39

Центральный проводник - медная проволока

Изоляция - пористый полиэтилен

Экран - ламинированная алюминиевая фольга

Плотность оплётки (%) - 42-46

Оболочка - светостабилизированный полиэтилен

Диаметр оболочки - 7,60±0,40

Волновое сопротивление: 50±2

Конструкция жилы: 1х1,83;

Коэффициент затухания, дБ/100м, при 20°С при частоте: 10 МГц - 2,1

РК 50-4,8-39
22 РК 50-4,8-311

Центральный проводник - медная проволока

Изоляция - пористый полиэтилен

Экран - ламинированная алюминиевая фольга

Плотность оплётки (%) - 92-97

Оболочка - светостабилизированный полиэтилен

Диаметр оболочки - 7,60±0,40

Волновое сопротивление: 50±2

Конструкция жилы: 1х1,83;

Коэффициент затухания, дБ/100м, при 20°С при частоте: 10 МГц - 2,1

РК 50-4,8-311
23 РК 50-2-110-ХЛ

Центральный проводник - медная проволока

Изоляция - сплошной полиэтилен;

Плотность оплётки (%) - 88-92

Оболочка - светостабилизированный полиэтилен

Диаметр оболочки - 3,70±0,20

Волновое сопротивление: 50±2

Конструкция жилы: 1х0,67;

Коэффициент затухания, дБ/100м, при 20°С при частоте: 10 МГц - 5,98

РК 50-2-110-ХЛ
24 РК 50-3-17-ХЛ

Центральный проводник - медная проволока

Изоляция - пористый полиэтилен

Экран - ламинированная алюминиевая фольга

Плотность оплётки (%) - 88-92

Оболочка - поливинилхлоридный пластикат

Диаметр оболочки - 4,95±0,30

Волновое сопротивление: 50±2

Конструкция жилы: 1х0,90;

Коэффициент затухания, дБ/100м, при 20°С при частоте: 10 МГц - 3,8

РК 50-3-17-ХЛ
25 РК 50-3-19-ХЛ

Центральный проводник - медная проволока

Изоляция - пористый полиэтилен

Экран - ламинированная медная фольга

Плотность оплётки (%) - 88-92

Оболочка - поливинилхлоридный пластикат

Диаметр оболочки - 4,95±0,30

Волновое сопротивление: 50±2

Конструкция жилы: 1х0,90;

Коэффициент затухания, дБ/100м, при 20°С при частоте: 10 МГц - 3,5

РК 50-3-19-ХЛ
26 РК 50-3-111-ХЛ

Центральный проводник - медная проволока

Изоляция - пористый полиэтилен

Экран - ламинированная алюминиевая фольга

Плотность оплётки (%) - 88-92

Оболочка - поливинилхлоридный пластикат

Диаметр оболочки - 4,95±0,30

Волновое сопротивление: 50±2

Конструкция жилы: 19х0,18;

Коэффициент затухания, дБ/100м, при 20°С при частоте: 10 МГц - 4,2

27 РК 50-3-113-ХЛ

Центральный проводник - медная проволока

Изоляция - пористый полиэтилен

Экран - ламинированная алюминиевая фольга

Плотность оплётки (%) - 92-97

Оболочка - поливинилхлоридный пластикат

Диаметр оболочки - 4,95±0,30

Волновое сопротивление: 50±2

Конструкция жилы: 19х0,18;

Коэффициент затухания, дБ/100м, при 20°С при частоте: 10 МГц - 4,3

28 РК 50-3-312-ХЛ

Центральный проводник - медная проволока

Изоляция - пористый полиэтилен

Экран - ламинированная алюминиевая фольга

Плотность оплётки (%) - 92-97

Оболочка - поливинилхлоридный пластикат

Диаметр оболочки - 4,95±0,30

Волновое сопротивление: 50±2

Конструкция жилы: 1х1,13;

Коэффициент затухания, дБ/100м, при 20°С при частоте: 10 МГц - 3,5

29 РК 50-3-314-ХЛ

Центральный проводник - медная проволока

Изоляция - пористый полиэтилен

Экран - ламинированная медная фольга

Плотность оплётки (%) - 92-97

Оболочка - поливинилхлоридный пластикат

Диаметр оболочки - 4,95±0,30

Волновое сопротивление: 50±2

Конструкция жилы: 1х1,13;

Коэффициент затухания, дБ/100м, при 20°С при частоте: 10 МГц - 3,2

30 РК 50-3,7-32-ХЛ

Центральный проводник - медная проволока

Изоляция - пористый полиэтилен

Экран - ламинированная алюминиевая фольга

Плотность оплётки (%) - 92-97

Оболочка - поливинилхлоридный пластикат

Диаметр оболочки - 4,95±0,30

Волновое сопротивление: 50±2

Конструкция жилы: 1х1,45;

Коэффициент затухания, дБ/100м, при 20°С при частоте: 10 МГц - 2,5

РК 50-3,7-32-ХЛ
31 РК 50-3,7-34-ХЛ

Центральный проводник - медная проволока

Изоляция - пористый полиэтилен

Экран - ламинированная медная фольга

Плотность оплётки (%) - 92-97

Оболочка - поливинилхлоридный пластикат

Диаметр оболочки - 6,10±0,30

Волновое сопротивление: 50±2

Конструкция жилы: 1х1,45;

Коэффициент затухания, дБ/100м, при 20°С при частоте: 10 МГц - 2,3

РК 50-3,7-34-ХЛ
32 РК 50-4,8-38-ХЛ

Центральный проводник - медная проволока

Изоляция - пористый полиэтилен

Экран - ламинированная медная фольга

Плотность оплётки (%) - 92-97

Оболочка - поливинилхлоридный пластикат

Диаметр оболочки - 7,60±0,40

Волновое сопротивление: 50±2

Конструкция жилы: 1х1,83;

Коэффициент затухания, дБ/100м, при 20°С при частоте: 10 МГц - 1,9

РК 50-4,8-38-ХЛ
33 РК 50-4,8-310-ХЛ

Центральный проводник - медная проволока

Изоляция - пористый полиэтилен

Экран - ламинированная алюминиевая фольга

Плотность оплётки (%) - 42-46

Оболочка - поливинилхлоридный пластикат

Диаметр оболочки - 7,60±0,40

Волновое сопротивление: 50±2

Конструкция жилы: 1х1,45;

Коэффициент затухания, дБ/100м, при 20°С при частоте: 10 МГц - 2,1

РК 50-4,8-310-ХЛ
34 РК 50-4,8-312-ХЛ

Центральный проводник - медная проволока

Изоляция - пористый полиэтилен

Экран - ламинированная алюминиевая фольга

Плотность оплётки (%) - 92-97

Оболочка - поливинилхлоридный пластикат

Диаметр оболочки - 7,60±0,40

Волновое сопротивление: 50±2

Конструкция жилы: 1х1,45;

Коэффициент затухания, дБ/100м, при 20°С при частоте: 10 МГц - 2,1
РК 50-4,8-312-ХЛ
