Кабель РК-75

Описание


Кабель РК-75 предназначен для организации связи и соединения радиочастотной аппаратуры и антенных систем.

Конструктивные особенности

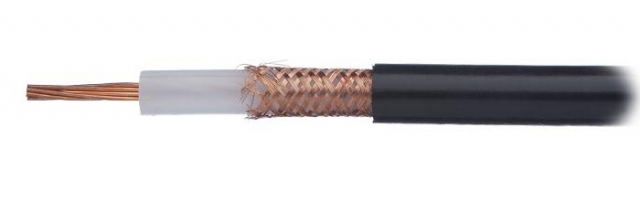

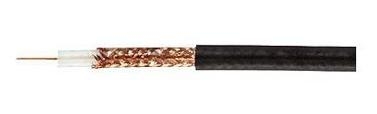

Конструкция кабеля РК-75 коаксиального типа и состоит из следующих элементов: однопроволочный внутренний медный проводник. Цветной металл обладает высокими техническими и физическими характеристиками. Он ковкий и предусматривает возможность изгибов, которые необходимы при прокладке трасс со сложным маршрутом. Медь характеризуется высокими показателями токопроводимости и на сегодняшний день уступает только серебру, но отличается более приемлемой ценой, что сокращает затраты на организацию качественной и эффективной системы связи.

Медная токопроводящая жила имеет высокую устойчивость к возникновению разрывов и сохраняет свои качества даже в условиях эксплуатации в суровой среде. Металл подвержен окислению, но оксидный налет проводит ток, что обеспечивает поддержание связи в процессе всего срока эксплуатации. Благодаря этому медь часто применяется в линиях с высоким напряжением тока, а также высококлассных средствах коммуникации.

В качестве изоляции токопроводящей жилы в РК-75 применяется полиэтилен (сплошной). Он защищает металл от многочисленных химических и физических воздействий, которым подвергается РК-75 в процессе эксплуатации. Полиэтилен обладает стойкостью к действию кислот, щелочей, растворителей, воды и пр.

Внешний проводник в РК-75 – проволока из меди, которая выполнена в виде плотной оплетки (до 92 % плотности).

Главная защита кабеля и срок его эксплуатации напрямую зависят от качества его наружной оболочки. В РК-75 применяется светостабилизированный полиэтилен (СПЭ). Материал отличается малым весом и большим сроком службы, а также устойчивостью к негативному воздействию окружающей среды. Это позволяет использовать РК-75 для прокладки как внутренних, так наружных коммуникаций и линий связи. Поверхность светостабилизированного полиэтилена сохраняет свои физические характеристики под прямыми солнечными лучами, а также поддерживают работоспособность кабеля и эффективную передачу сигнала в широком температурном диапазоне (от -60оС до +80оС).

Область применения


Кабели типа РК-75 предназначены для индивидуальных и коллективных телевизионных антенн, а также их подключения к радиочастотной аппаратуре.

Выбор


Магазин компании «ПРОВОДНИК» продает наиболее востребованные типы кабелей, которые отвечают современным требованиям как качества, так и цены.
№ п/п Наименование Техническое описание Изображение
1 РК-75-2-13

Внутренний проводник - луженая медная проволока, изоляция - полиэтилен, внешний проводник - оплетка из луженой медной проволоки, оболочка - ПВД;

Волновое сопротивление 75 ±3 Ом;

Конструкция жилы - 7х0,12;

Коэффициент затухания, дБ/м, (на частоте, ГГц) - 2,3(3);

Наружный диаметр кабеля, мм - 3,1-3,4

РК-75-2-13
2 РК-75-4-11

Внутренний проводник - медная проволока, изоляция - полиэтилен, внешний проводник - оплетка из медной проволоки, оболочка - ПВД;

Волновое сопротивление – 75 ±3 Ом;

Конструкция жилы - 1х0,72;

Коэффициент затухания, дБ/м, (на частоте, ГГц) - 0,18(0,2) - 1,6(3);

Наружный диаметр кабеля, мм - 6,75-7,25

РК-75-4-11
3 РК-75-4-12

Внутренний проводник - медная проволока, изоляция - полиэтилен обычной теплостойкости, внешний проводник - оплетка из медной проволоки, оболочка - ПВД;

 Волновое сопротивление – 75 ±3 Ом;

Конструкция жилы - 7х0,26;

Коэффициент затухания, дБ/м, (на частоте, ГГц) - 0,18(0,2) - 1,75(3);

Наружный диаметр кабеля, мм - 6,75-7,25

РК-75-4-12
4 РК-75-4-15

Внутренний проводник - медная проволока, изоляция - полиэтилен обычной теплостойкости, внешний проводник - оплетка из медной проволоки, оболочка - ПВХ пластикат;

Волновое сопротивление – 75 ±2,5 Ом;

Конструкция жилы - 1х0,72;

Коэффициент затухания, дБ/м, (на частоте, ГГц) - 0,18(0,2) - 1,75(3);

Наружный диаметр кабеля, мм - 6,75-7,25

РК-75-4-15
5 РК-75-4-16

Внутренний проводник - медная проволока, изоляция - полиэтилен обычной теплостойкости, внешний проводник - оплетка из медной проволоки, оболочка - ПВХ пластикат;

Волновое сопротивление – 75 ±2,5 Ом;

Конструкция жилы - 7х0,26;

Коэффициент затухания, дБ/м, (на частоте, ГГц) - 0,18(0,2) - 1,85(3);

Наружный диаметр кабеля, мм - 6,75-7,25

РК-75-4-16
6 РК-75-7-11

Внутренний проводник - медная проволока, изоляция - полиэтилен обычной теплостойкости, внешний проводник - оплетка из медной проволоки, оболочка - ПВД;

Волновое сопротивление – 75 ±2,5 Ом;

Конструкция жилы - 1х1,13;

Коэффициент затухания, дБ/м, (на частоте, ГГц) - 0,13(0,2) - 1,15(3);

Наружный диаметр кабеля, мм - 9,2-9,8

РК-75-7-11
7 РК-75-7-12

Внутренний проводник - медная проволока, изоляция - полиэтилен обычной теплостойкости, внешний проводник - оплетка из медной проволоки, оболочка - ПВД;

Волновое сопротивление – 75 ±2,5 Ом;

 Конструкция жилы - 7х0,4;

 Коэффициент затухания, дБ/м, (на частоте, ГГц) - 0,14(0,2) - 1,3(3);

 Наружный диаметр кабеля, мм - 9,7-10,3

РК-75-7-12
8 РК-75-7-15

Внутренний проводник - медная проволока, изоляция - полиэтилен обычной теплостойкости, внешний проводник - оплетка из медной проволоки, оболочка - ПВХ пластикат;

Волновое сопротивление – 75 ±2,5 Ом;

Конструкция жилы - 1х1,13;

Коэффициент затухания, дБ/м, (на частоте, ГГц) - 0,13(0,2) - 1,3(3);

Наружный диаметр кабеля, мм - 9,2-9,8

РК-75-7-15
9 РК-75-7-16

Внутренний проводник - медная проволока, изоляция - полиэтилен обычной теплостойкости, внешний проводник - оплетка из медной проволоки, оболочка - ПВХ пластикат;

Волновое сопротивление – 75 ±2,5 Ом;

Конструкция жилы - 7х0,4;

Коэффициент затухания, дБ/м, (на частоте, ГГц) - 0,14(0,2) - 1,4(3);

Наружный диаметр кабеля, мм - 9,3-10,3

РК-75-7-16
10 РК-75-9-12

Внутренний проводник - медная проволока, изоляция - полиэтилен обычной теплостойкости, внешний проводник - оплетка из медной проволоки, оболочка - ПВХ пластикат;

Волновое сопротивление – 75 ±2,5 Ом;

Конструкция жилы - 1х1,4;

Коэффициент затухания, дБ/м, (на частоте, ГГц) - 0,12(0,2) - 1,15(3);

Наружный диаметр кабеля, мм - 11,6-12,4

РК-75-9-12
11 РК-75-9-13

Внутренний проводник - медная проволока, изоляция - полиэтилен обычной теплостойкости, внешний проводник - оплетка из медной проволоки, оболочка - ПВД;

Волновое сопротивление – 75 ±2,5 Ом;

Конструкция жилы - 1х1,4;

Коэффициент затухания, дБ/м, (на частоте, ГГц) - 0,12(0,2) - 1,0(3);

Наружный диаметр кабеля, мм - 11,6-12,4

РК-75-9-13
12 РК-75-13-11

Внутренний проводник - медная проволока, изоляция - полиэтилен обычной теплостойкости, внешний проводник - оплетка из медной проволоки, оболочка - ПВД;

Волновое сопротивление – 75 ±2,5 Ом;

Конструкция жилы - 1х1,95;

Коэффициент затухания, дБ/м, (на частоте, ГГц) - 0,1(0,2) - 1,1(3);

Наружный диаметр кабеля, мм - 16,1-17,1

РК-75-13-11
