ПУНП.РФ - нам не безразлична безопасность

РК-50

Описание


Популярный тип кабеля, который активно используется для передачи высокочастотных сигналов.

Конструктивные особенности

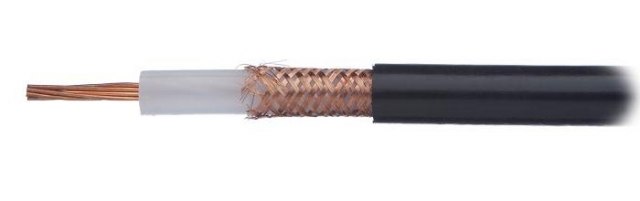

Конструкция коаксиального кабеля типа РК-50 соответствует ГОСТу 11326.1-79 и включает в себя однопроволочный медный внутренний проводник. Металл отличается ковкостью и отличными техническими характеристиками. Он немного уступает серебру по токопроводимости, но в разы дешевле дорогостоящего металла. Медь имеет достаточно большой ресурс и предоставляет возможность производить сложные изгибы для прокладки трасс любого типа сложности. При длительной эксплуатации поверхность меди окисляется, но коррозия проводит ток, что обеспечивает большой ресурс такому проводнику и его широкое распространение.

Изолятором токопроводящей жилы является сплошной полиэтилен, который обеспечивает металлу длительную и надежную защиту от многих типов воздействия как физического, так и химического характера. Полиэтилен устойчив к кислотам, щелочам, растворителям, маслам, воде и т.п.

Внешним проводником является медная проволока в виде оплетки, плотностью не менее 88 % и не более 92 %. В некоторых марках кабелей поверх оплетки наносится алюминированный лавсан.

В качестве основной защиты кабеля от действия внешней среды используется оболочка из СПЭ (светостабилизированный полиэтилен). Синтетический материал обладает большим сроком службы, малым весом и устойчивостью к воздействию окружающей среды. Благодаря этому кабели типа РК-50 могут использоваться для наружного монтажа даже в суровых условиях окружающей среды. Светостабилизированный полиэтилен не разрушается от попадания на его поверхность и постоянного воздействия на кабель солнечных лучей и озона. Пластмасса сохраняет свои физические и технические характеристики в широком диапазоне температур (не менее -60оС и не более +80оС). Устойчивость к морозам и негативному воздействию инея на структуру кабеля обеспечило РК-50 широкое распространение в странах с суровым климатом.

Область применения


Кабель РК-50 применяется для линий электропередач, работающих с сигналами высокой частоты, обеспечивающих связь приемных и передающих устройств. Срок службы линий не менее 15 лет.

Выбор


Магазин «ПРОВОДНИК» предлагает каталог, содержащий полный спектр кабелей типа РК-50 и предоставляет возможность их заказа на выгодных условиях.
№ п/п Наименование Техническое описание Изображение
1 РК-50-2-11 Внутренний проводник - посеребренная сталемедная проволока, изоляция - полиэтилен обычной теплостойкости, внешний проводник - оплетка из медной проволоки, оболочка - ПВД;

Волновое сопротивление:  50 ±2 Ом;

Конструкция жилы: 1х0,67;

Электрическая емкость кабеля: 100 пФ/м;

Коэффициент затухания, дБ/м, (на частоте, ГГц):  0,3(0,2) - 2,5(3);

Наружный диаметр кабеля, мм: 3,5-3,9.
РК-50-2-11
2 РК-50-2-13 Внутренний проводник - медная проволока, изоляция - полиэтилен обычной теплостойкости, внешний проводник - оплетка из медной проволоки, оболочка - ПВХ пластикат;

Волновое сопротивление: 50 ±2 Ом;

Конструкция жилы: 1х0,67;

Коэффициент затухания, дБ/м, (на частоте, ГГц): 0,3(0,2) - 2,9(3);

Наружный диаметр кабеля, мм: 3,5-3,9.
РК-50-2-13
3 РК-50-3-13

Внутренний проводник - медная проволока, изоляция - полиэтилен обычной теплостойкости, внешний проводник - оплетка из луженой медной проволоки, оболочка - ПВХ пластикат;

Волновое сопротивление: 50 ±2 Ом;

Конструкция жилы: 1х0,9;

Коэффициент затухания, дБ/м, (на частоте, ГГц): 0,3(0,2) - 2,0(3);

Наружный диаметр кабеля, мм: 4,2-4,6

РК-50-3-13
4 РК-50-2-16

Внутренний проводник - медный луженый многопроволочный, изоляция - полиэтилен обычной теплостойкости, внешний проводник - оплетка из луженой медной проволоки, оболочка - полиэтилен;

Волновое сопротивление: 50 ±2 Ом;

Конструкция жилы: 7х0,24;

Коэффициент затухания, дБ/м, (на частоте, ГГц): 0,4(0,2) - 2,3(3);

Наружный диаметр кабеля, мм: 2,95-3,45

РК-50-2-16
5 РК-50-7-11

Внутренний проводник - медная проволока, изоляция - полиэтилен обычной теплостойкости, внешний проводник - оплетка из медной проволоки, оболочка - ПВД;

Волновое сопротивление: 50 ±2 Ом;

Конструкция жилы: 7х0,76;

Коэффициент затухания, дБ/м, (на частоте, ГГц): 0,14(0,2) - 1,7(3);

Наружный диаметр кабеля, мм: 9,7-10,9

РК-50-7-11
6 РК-50-7-15

Внутренний проводник - медная проволока, изоляция - полиэтилен обычной теплостойкости, внешний проводник - оплетка из медной проволоки, оболочка - ПВХ пластикат;

Волновое сопротивление: 50 ±2 Ом;

Конструкция жилы: 7х0,76;

Коэффициент затухания, дБ/м, (на частоте, ГГц): 0,14(0,2) - 1,7(3);

Наружный диаметр кабеля, мм: 9,7-10,9

РК-50-7-15
7 РК-50-9-11

Внутренний проводник - медная проволока, изоляция - полиэтилен обычной теплостойкости, внешний проводник - оплетка из медной проволоки, оболочка - ПВД;

Волновое сопротивление: 50 ±2 Ом;

Конструкция жилы: 7х0,9;

Коэффициент затухания, дБ/м, (на частоте, ГГц): 0,12(0,2) - 1,4(3);

Наружный диаметр кабеля, мм: 11,4-13,0

РК-50-9-11
8 РК-50-9-12

Внутренний проводник - медная проволока, изоляция - полиэтилен обычной теплостойкости, внешний проводник - оплетка из медной проволоки, оболочка - ПВХ пластикат;

Волновое сопротивление: 50 ±2 Ом;

Конструкция жилы: 7х0,9;

Коэффициент затухания, дБ/м, (на частоте, ГГц): 0,12(0,2) - 1,4(3);

Наружный диаметр кабеля, мм: 11,4-13,0

РК-50-9-12
9 РК-50-11-11

Внутренний проводник - медная проволока, изоляция - полиэтилен обычной теплостойкости, внешний проводник - оплетка из медной проволоки, оболочка - ПВД;

Волновое сопротивление: 50 ±2 Ом;

Конструкция жилы: 7х1,18;

Коэффициент затухания, дБ/м, (на частоте, ГГц): 0,1(0,2) - 1,3(3);

Наружный диаметр кабеля, мм: 13,7-15,3

РК-50-11-11
10 РК-50-11-13

Внутренний проводник - медная проволока, изоляция - полиэтилен обычной теплостойкости, внешний проводник - оплетка из медной проволоки, оболочка - ПВХ пластикат;

Волновое сопротивление: 50 ±2 Ом;

Конструкция жилы: 7х1,18;

Коэффициент затухания, дБ/м, (на частоте, ГГц): 0,1(0,2) - 1,3(3);

Наружный диаметр кабеля, мм: 13,7-15,3

РК-50-11-13
