Муфта кабельная - специальное устройство для механического и электрического соединения электрических и оптических кабелей в кабельную линию, а также для присоединения ее к электрическим установкам и линиям электропередач и связи.
Кабельная термоусадочная муфта представляет собой комплект деталей и материалов, обеспечивающий восстановление электрической, конструктивной и механической целостности кабеля. Состав комплекта определяется рабочим напряжением, количеством жил, типом изоляции и конструктивными особенностями кабеля. В зависимости от назначения кабельные муфты делятся на соединительные и концевые. Выбор термоусадочной муфты осуществляется также по типу кабеля и рабочему напряжению.
№ п/п
Наименование
Техническое описание
1
Концевые муфты 4КВНТп-1, 3КВНТп-1
Предназначены для оконцевания 4-х и 3-х жильных кабелей с бумажной маслопропитанной изоляцией, с броней или без брони, на напряжение до 1кВ
Комплект универсален и может быть использован при монтаже муфты как внутренней, так и наружной установки
3
Концевые муфты (3+1)ПКТп-1
Предназначены для оконцевания 4-х жильных кабелей с пластмассовой изоляцией с броней и без брони на напряжение до 1 кВ с нулевой жилой уменьшенного сечения
Специально спроектированы под кабели с нулевой жилой уменьшенного сечения, и комплектуются всеми необходимыми деталями и материалами для обеспечения простого и качественного монтажа
Конструкция муфт является универсальной и предназначена для всех типов кабелей, в зависимости от их диаметра
Комплект муфты предназначен для монтажа внутри помещений
7
Переходные муфты 4ПКТп(б)(СИП)-1(Б)
Предназначены для соединения 4 х жильных кабелей с пластмассовой изоляцией, с броней и без брони, рабочим напряжение до 1 кВ с самонесущим изолированным проводом СИП-2, рабочим напряжение до 1 кВ
Комплект универсален и может быть использован при монтаже муфты как внутренней, так и наружной установки
8
Концевые муфты 3ПКТп-6
Предназначены для оконцевания 3-х жильных кабелей с пластмассовой изоляцией с броней и без брони на напряжение до 6 кВ
Типы монтируемых кабелей: (А)ВВГ-6, (А)ВБбШв-6, (А)ПвБбШв-6, а также их аналоги и модификации
Комплект универсален и может быть использован при монтаже муфты как внутренней, так и наружной установки
9
Концевые муфты 3 КВТп- 10, 3 КНТп- 10
Предназначены для оконцевания 3-х жильных кабелей с бумажной маслопропитанной изоляцией, с броней или без брони, с общей алюминиевой или свинцовой оболочкой на напряжение 6 и 10 кВ
Типы монтируемых кабелей: ААБл, (А)СБл, (А)СБГ, ААГ, (А)СГ, ААБв, (А)СБШв, ААШв, (А)СШв, ААБ2лШв, (А)СБ2лШв
Основные термоусаживаемые элементы муфты: перчатка, трубки жильной изоляции, концевые манжеты и жильные изоляторы выполнены из трекингостойкого материала кирпично-красного цвета
10
Концевые муфты 1ПКВТ-10, 1ПКНТ-10
Предназначены для оконцевания одножильных кабелей с изоляцией из сшитого полиэтилена и экраном из медных или алюминиевых проволок (для кабелей с ленточным экраном система заземления заказывается отдельно) на напряжение 6 и 10 кВ
Наличие трубки выравнивания напряженности электрического поля обеспечивает надежность функционирования высоковольтных муфт, равномерное распределение напряженности электрического поля в области среза полупроводящего экрана
11
Концевые муфты 3ПКВТп-10, 3ПКНТп-10
Предназначены для оконцевания 3-х жильных кабелей с изоляцией из сшитого полиэтилена и экраном из медных проволок, с броней из стальных лент или без брони, на напряжение 6 и 10 кВ
Наличие трубки выравнивания напряженности электрического поля обеспечивает надежность функционирования высоковольтных муфт, равномерное распределение напряженности электрического поля в области среза полупроводящего экрана
13
Концевые мини-муфты ПКТп мини
Предназначены для оконцевания 2-х, 3-х, 4-х и 5-и жильных кабелей и проводов с пластмассовой изоляцией без брони на напряжение до 400 В
Типы монтируемых кабелей: ПВС, ВВГ, ВВГнг, ВВГ нг-LS, NYM, NYY и др.
Комплекты муфт универсальны и могут быть использованы на 2-х, 3-х, 4-х и 5-ти жильном кабеле
Состав муфты:
перчатка ТПИ мини
термоусаживаемая трубка жильной изоляции длиной 200 мм
пластина-герметик
14
Соединительные муфты 4СТп-1, 3СТп-1
Предназначены для соединения 4-х и 3-х жильных кабелей с бумажной маслопропитанной изоляцией, с броней или без брони, с общей алюминиевой или свинцовой оболочкой, на напряжение до 1 кВ
Соединительные изолирующие манжеты обеспечивают надежную и качественную изоляцию мест соединения жил кабеля
Термоплавкий клей, нанесенный на внутреннюю поверхность соединительных манжет, перчаток и кожуха, обеспечивает полную герметичность муфты после монтажа
15
Соединительные муфты 4ПСТ-1, 5ПСТ-1
Предназначены для соединения 4-х и 5-ти жильных кабелей с пластмассовой изоляцией с броней и без брони на напряжение до 1 кВ
Соединительные изолирующие манжеты с внутренним подслоем термоплавкого клея обеспечивают надежную и качественную изоляцию мест соединения жил кабеля
Термоплавкий клей, нанесенный на внутреннюю поверхность соединительных манжет и кожуха, обеспечивает полную герметичность муфты после монтажа
16
Соединительные муфты (3+1)ПСТ-1
Предназначены для соединения 4-х жильных кабелей с пластмассовой изоляцией с броней и без брони на напряжение до 1 кВ, с нулевой жилой уменьшенного сечения.
Специально спроектированы под кабели с нулевой жилой уменьшенного сечения, и комплектуются всеми необходимыми деталями и материалами для обеспечения простого и качественного монтажа
Соединительные изолирующие манжеты с внутренним подслоем термоплавкого клея обеспечивают надежную и качественную изоляцию мест соединения жил кабеля
17
Соединительные муфты 1ПСТ нг-LS
Предназначены для герметичного соединения кабелей и проводов с пластмассовой изоляцией на напряжение до 1 кВ
Типы монтируемых кабелей: ПВС, ВВГ, ВВГнг, ВВГ нг-LS, NYM, NYY и др.
Комплект состоит из болтового соединителя с рядным расположением болтов и термоусаживаемой манжеты с клеевым слоем
Применимы для любого типа проводников: круглых и секторных, моножильных и многопроволочных
18
Соединительные муфты для контрольных кабелей ПСТк
Предназначены для соединения и ремонта контрольных кабелей с ПВХ изоляцией с броней и без брони на напряжение 660 В переменного тока или 1 кВ постоянного тока
Ответвление от магистрального кабеля осуществляется при помощи прокалывающих зажимов ЗПО «КВТ». Для монтажа ответвлений не требуется зачистка изоляции на магистральном и ответвительном кабелях
21
Соединительные муфты 3ПСТ-6
Предназначены для соединения 3-х жильных кабелей с пластмассовой изоляцией с броней и без брони на напряжение до 6 кВ
Муфты устанавливаются в грунте, тоннелях, коллекторах и других кабельных сооружениях
Типы монтируемых кабелей: (А)ВВГ-6, (А)ВБбШв-6, (А)ПвБбШв-6, а также их аналоги и модификации
Толстостенные соединительные манжеты с внутренним подслоем термоплавкого клея обеспечивают надежную и качественную изоляцию мест соединения жил кабеля
22
Соединительные муфты 3СТп-10
Предназначены для соединения 3-х жильных кабелей с бумажной маслопропитанной изоляцией, с броней или без брони, с общей алюминиевой или свинцовой оболочкой на напряжение 6 и 10 кВ
Изолирующие толстостенные манжеты на места соединения жил выполнены из специального материала кирпично-красного цвета, обладающего повышенной электрической прочностью. Толстостенные манжеты с внутренним подслоем термоплавкого клея обеспечивают надежную изоляцию и герметизацию мест соединения жил кабеля
23
Соединительные муфты 1ПСТ-10
Предназначены для соединения одножильных кабелей с изоляцией из сшитого полиэтилена и экраном из медных или алюминиевых проволок (для кабелей с ленточным экраном система заземления заказывается отдельно) на напряжение 6 и 10 кВ
Наличие трубок выравнивания напряженности электрического поля обеспечивает надежность функционирования высоковольтных муфт, равномерное распределение напряженности электрического поля в областях среза полупроводящего экрана и в месте соединения жил
24
Соединительные муфты 3ПСТ-10
Предназначены для соединения 3-х жильных кабелей с изоляцией из сшитого полиэтилена и экраном из медных проволок, с броней из стальных лент или без брони, на напряжение 6 и 10 кВ
Наличие трубок выравнивания напряженности электрического поля обеспечивает надежность функционирования высоковольтных муфт, равномерное распределение напряженности электрического поля в области среза полупроводящего экрана
Термоплавкий клей, нанесенный на внутреннюю поверхность защитного кожуха, обеспечивает полную герметичность муфты после монтажа
Система восстановления экранов кабеля:
полупроводящий слой экструдируемого полиэтилена по изоляции восстанавливается трубкой со свойствами выравнивания напряженности электрического поля,
металлический экран кабеля восстанавливается алюминиевой экранирующей лентой и проводом-перемычкой
25
Переходные муфты ПСПТп -10
Предназначены для соединения трех одножильных кабелей с изоляцией из сшитого полиэтилена и экраном из медных проволок с 3-х жильным кабелем с бумажной маслопропитанной изоляцией и общей свинцовой или алюминиевой оболочкой на напряжение 6 и 10 кВ
Наличие трубок выравнивания напряженности электрического поля обеспечивает надежность функционирования высоковольтных муфт, равномерное распределение напряженности электрического поля в области среза полупроводящего экрана
26
Соединительные муфты 1ПСТ-20
Предназначены для соединения одножильных кабелей с изоляцией из сшитого полиэтилена и экраном из медных проволок на напряжение 20 кВ
Наличие трубок выравнивания напряженности электрического поля обеспечивает надежность функционирования высоковольтных муфт, равномерное распределение напряженности электрического поля в области среза полупроводящего экрана
27
Соединительные мини-муфты ПСТ мини нг-LS
Предназначены для соединения медных проводов и кабелей с пластмассовой изоляцией малых сечений на напряжение до 400 В
Типы монтируемых кабелей: ПВС, ВВГ, ВВГнг, ВВГ нг-LS, NYM, NYY и др.
Комплект универсален и может быть использован на 2-3-х жильном, либо 4–5-ти жильном кабеле в диапазоне сечений от 1.0 до 10 мм2
28
Соединительные муфты для водопогружных кабелей МВПТ
Предназначены для соединения медных проводов и кабелей с пластмассовой изоляцией на напряжение до 400 В
Типы монтируемых кабелей: КВВ, КВПВ и др.
Комплекты универсальны и могут быть использованы на 3-4-х жильном водопогружном кабеле в диапазоне сечений от 1.5 до 6.0 мм2
29
Наконечники медные луженые ТМЛс
Предназначены для оконцевания опрессовкой медных кабелей и проводов
Материал: рафинированная медь марки М1
Покрытие: олово-висмутовое лужение (климатическое исполнение «Т2»)
Геометрия наконечников стандарта «КВТ» максимально приближена к размерам «стандартных» медных наконечников от европейских производителей
Диаметр трубной части наконечников ТМЛс рассчитан под опрессовку жил 1, 2 и 3 классов гибкости, составляющих более 99% всех используемых строительных кабелей
Размеры и длина хвостовика наконечников стандарта «КВТ» обеспечивают точное позиционирование для опрессовки
Маркировка типоразмера и логотипа производителя на каждом наконечнике
30
Наконечники медные луженые под опрессовку ТМЛ
Предназначены для оконцевания опрессовкой медных кабелей и проводов
Рабочее напряжение: до 35 кВ «КВТ» — единственный завод в России, производящий полную линейку типоразмеров кабельных наконечников по ГОСТ 7386-80
Высококачественное лужение с легирующими добавками висмута гарантирует надежную защиту контактных соединений от коррозии. Матовое олово-висмутовое лужение отличает продукцию «КВТ» от наконечников производителей из Юго-Восточной Азии с дешевым блестящим покрытием
85 наименований в двух видах климатического исполнения
Хвостовики наконечников по ГОСТ рассчитаны на кабели и провода 5-го и 6-го классов гибкости. Для монтажа стандартных медных жил 2-го и 3-го классов гибкости рекомендован выбор размеров наконечников по специальной таблице
Штампованная маркировка типоразмера и логотипа производителя на каждом наконечнике
Обязательное снятие фаски и галтовочная операция исключают наличие заусенцев и облегчают заведение кабельной жилы в наконечник
После штамповки наконечники подвергаются отжигу для повышения пластичности материала
31
Наконечники под опрессовку по DIN - ТМЛ
Предназначены для оконцевания опрессовкой медных кабелей и проводов
Материал: рафинированная медь марки М1
Покрытие: олово-висмутовое электролитическое лужение, обеспечивающее защиту от коррозии и гарантирующее высоко качество соединения при любых погодно-климатических условиях
Рабочее напряжение: до 35 кВ
Стандарт DIN 46235 — самый известный и авторитетный мировой стандарт на медные кабельные наконечники
30 наиболее востребованных типоразмеров от 6 до 625 мм²
На трубной части наконечников нанесена двухдорожечная разметка, определяющая местоположение и количество опрессовок в зависимости от ширины используемых матриц
32
Гильзы под опрессовку по ГОСТ - ГМЛ
Предназначены для соединения опрессовкой медных кабелей и проводов
Материал: электротехническая медь марки М2
Покрытие: олово-висмутовое лужение (климатическое исполнение «Т2»)
Рабочее напряжение: до 10 кВ
Гильзы имеют сквозную конструкцию
Матовое лужение с добавками висмута обеспечивает повышенную коррозионную стойкость защитного покрытия
Внутренний и внешний диаметры гильз ГОСТ 23469 соответствуют размерам труб, из которых изготавливаются наконечники ГОСТ 7386
Гильзы по ГОСТ рассчитаны на кабели и провода 5-го и 6-го классов гибкости. Для монтажа стандартных жил 2-го и 3-го классов гибкости рекомендован выбор размеров по специальной таблице
33
Гильзы медные луженые под опрессовку по DIN - ГМЛ
Предназначены для соединения опрессовкой медных кабелей и проводов
После зачистки концов алюминиевых жилкордощеткой К-50 «КВТ» на жилы наносится кварце-вазелиновая паста или проводящая контактная паста «КВТ». Внутреннюю поверхность наконечника также следует зачистить и смазать пастой, после чего завести жилу до упора и произвести опрессовку.
35

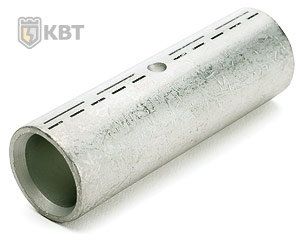

Гильзы алюминиевые под опрессовку по ГОСТ - ГА
Предназначены для соединения опрессовкой алюминиевых кабелей и проводов без осевой нагрузки
Гильзы имеют сквозную конструкцию
Материал: алюминий марки АД1
Рабочее напряжение: до 10 кВ
Секторные жилы рекомендовано скруглить набором матриц НМ-300 С «КВТ»
После зачистки концов алюминиевых жил с использованием кордощетки К-50 «КВТ» на жилы наносится кварце-вазелиновая паста или проводящая контактная паста «КВТ». Внутреннюю поверхность гильзы также следует зачистить и смазать пастой, после чего завести в нее жилы с заходом на половину длины гильзы и произвести опрессовку.
36

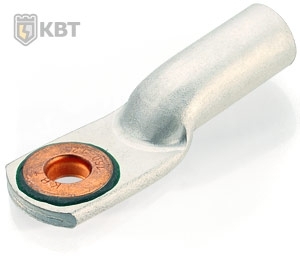

Наконечники медно-алюминиевые по ГОСТ - ТАМ
Предназначены для оконцевания опрессовкой алюминиевых кабелей и проводов и последующего подключения их к медным шинам и клеммам электротехнических устройств
Материал: электротехнический алюминий марки АД1 и медь марки М1
Стыковой шов между медным кольцом и алюминиевым корпусом наконечника герметизирован высокотемпературным эпоксидным компаундом
Новая конструкция алюмомедных наконечников соответствует европейским стандартам
Длина наконечников и размеры трубной части соответствуют геометрии ГОСТ 9581 на кабельные алюминиевые и алюмомедные наконечники
Секторные жилы рекомендовано скруглить набором матриц НМ-300 С «КВТ»
37

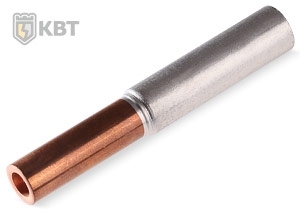

Гильзы медно-алюминиевые под опрессовку - ГАМ
Предназначены для соединения опрессовкой алюминиевых и медных жил
Материал: электротехнический алюминий марки АД1 и медь марки М1
Рабочее напряжение: до 10 кВ
Медная и алюминиевая части гильзы соединены между собой методом фрикционной сварки и обеспечивают контакт металлов на молекулярном уровне
Гильзы имеют внутреннюю перегородку, определяющую глубину захода кабельных жил и выполняющую функцию масляного стопора
Конструкция гильз ГАМ «КВТ» предусматривает редукционный переход на меньшее сечение с алюминиевого кабеля на медный при сохранении токовой нагрузки
38
Шайбы медно-алюминиевые - ШАМ
Предназначены для подключения алюминиевых наконечников к медным шинам и клеммам электротехнических устройств
Материал:
-электротехнический алюминий
-марки АД1 медь марки М1
Слои меди и алюминия соединены на молекулярном уровне, что исключает возникновение гальванической пары «медь – алюминий», приводящей к увеличению контактного сопротивления и аварийным ситуациям
Используется в качестве биметаллической прокладки между медной шиной и контактной лопаткой алюминиевого наконечника
При установке шайбы ее медная сторона монтируется к медной шине, а алюминиевая — к алюминиевому наконечнику
Алюмомедные шайбы являются универсальными и подходят для нескольких размеров алюминиевых наконечников с одинаковым отверстием под контактный винт
Экономная альтернатива алюмомедным наконечникам
Рекомендованы для оснащения ремонтных бригад и аварийных служб
