Кабель силовой ВВГЭ

Осуществлять передачу и распределение электрической энергии в разных установках, где обязателен высокий уровень защиты от повреждений механического характера, предназначен кабель ВВГЭ. При этом переменное напряжение оставляет до 1 кВт (номинальная частота - до 50 Гц).

Конструкция

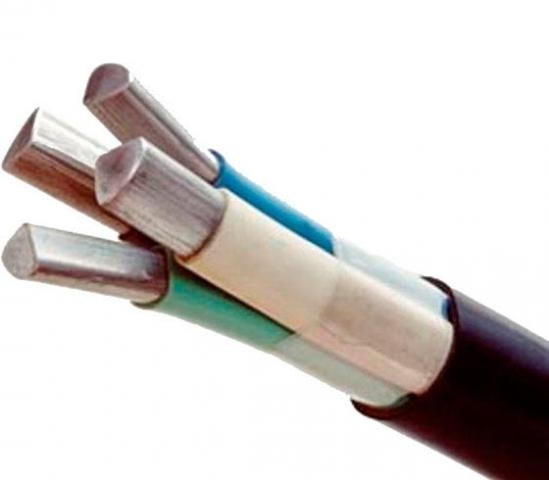

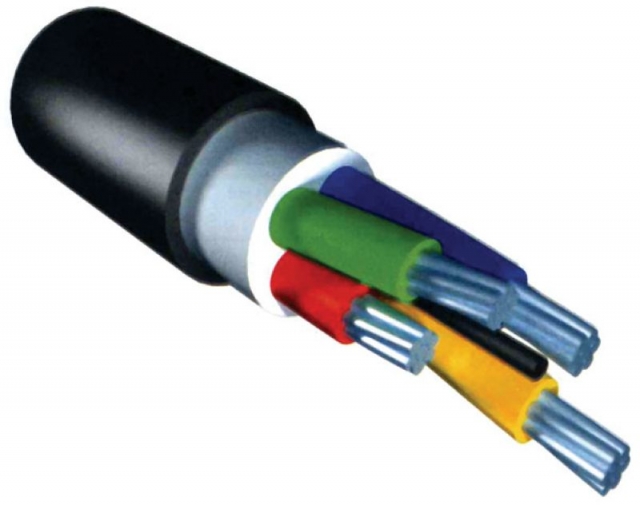

Кабель имеет токопроводящую алюминиевую или медную одно- или многопроволочную жилу, соответствует ГОСТу 22483 I или II класса. Изоляционная оболочка изготовлена из ПВХ пластиката. В сердцевине жилы скручены между собой или вокруг жгута из специального материала пониженной пожароопасности. Поясная изоляция заполнена ПВХ пластикатом, экран представляет собой медные проволоки и спирально наложенную медную ленту.

У кабеля марки ВВГЭнг(А) в качестве разделительных слоев применяется крепированная или кабельная бумага, пластмассовая или прорезиненная ткань, а оболочкой является ПВХ пластикат пониженной горючести. У кабеля с индексом «Н» разделительный слой изготавливается из водоблокирующей ленты.

Применение и виды

Кабель используют в производственных помещениях для одиночной прокладки. При таком виде прокладки кабель ВВГЭ не распространяет горение. Кабели данного типа могут быть в различном исполнении:

• ВВГЭнг;
• ВВГЭнг-ls.

Помимо этого они отличаются высокими показателями огнестойкости и низким дымовыделением. Кабели ВВГЭ и ВВГЭнг(А) применяются во взрывоопасных зонах, относящихся к различным классам.

Технические характеристики и эксплуатационные условия

Эксплуатация кабеля предусматривает температурные показатели -50+50 С при относительной влажности воздуха до 98 % при t, С +35. Монтаж и прокладка кабеля должна производиться при температуре не ниже - 15 С (без предварительного подогрева). При прокладке минимальный радиус изгиба может составлять 10 наружных диаметров.

Расшифровка:

Г - Гибкий, отсутствие защитных покровов
В - Изоляция жил из поливинилхлоридного пластиката
В - Оболочка из поливинилхлоридного пластиката
Э – Экранированный
нг-LS - Оболочка из поливинилхлоридного пластиката пониженной горючести с пониженным газо- дымовыделением
FR - Термический барьер в виде обмотки проводника двумя слюдосодержащими лентами
А - Категория по исполнению в части показателей пожарной безопасности ам - Токопроводящая жила - алюмомедная Внг - Оболочка из ПВХ пластиката пониженной горючести
ХЛ - Климатическое исполнение - хладостойкий ( от +50% до -60%)
LTx- С низкой токсичностью продуктов горения

Описание и технические характеристики:

Доступны следующие основные варианты исполнения:
1x1.5, 1x2.5, 1x4, 1x6, 1x10, 1x16, 1x25, 1x35, 1x50, 1x70, 1x95, 1x120, 1x150, 1x185, 1x240, 1x300*, 2x1.5, 2x2.5, 2x4, 2x6, 2x10, 2x16, 2x25, 2x35, 2x50, 2x70*, 2x95*, 2x120*, 2x150*, 3x1.5, 3x2.5, 3x4, 3x6, 3x10, 3x16, 3x25, 3x35, 3x50, 3x70, 3x95, 3x120, 3x150, 3x185, 3x240, 3x50+1x25, 3x70+1x35, 3x95+1x50, 3x120+1x70, 3x150+1x70, 3x185+1x95, 3x240+1x120, 4x50, 4x70, 4x70, 4x120, 4x150, 4x185, 4x240, 5x50, 5x70, 5x95, 5x120, 5x150, 5x185, 5x240

№ п/п Наименование Техническое описание Изображение

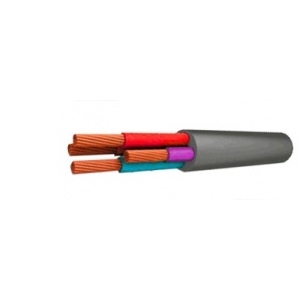

1 ВВГЭ(ам) Токопроводящая жила - алюмомедная
ВВГЭ(ам)
2 ВВГЭ(ам)нг(А) Изоляция - ПВХ пластикат
Оболочка из ПВХ пластиката пониженной горючести
Отсутствие защитных покровов
Экранированный
Категория по исполнению в части показателей пожарной безопасности
Токопроводящая жила - алюмомедная
ВВГЭ(ам)нг(А)
3 ВВГэз гидрофобный заполнитель
экранированный
отсутствие защитного покрова поверх брони "Голый"
ПВХ оболочка
ПВХ изоляция
ВВГэз
4 ВВГЭм изоляция ПВХ пластиката
Скрутка – изолированные жилы 2-х, 3-х, 4-х и 5-ти жильных кабелей скручены в сердечник
ВВГЭм
5 ВВГэнг Токопроводящая жила – медная, однопроволочная или многопроволочная, круглой или секторной формы
Изоляция – из поливинилхлоридного пластиката
ВВГэнг
6 ВВГЭнг(А)-FRLSLTx ПВХ пластикат пониженной пожароопасности, с низким дымо- и газовыделением
медная лента (для кабеля марки ВВГЭнг(А)-FRLS)
ВВГЭнг(А)-FRLSLTx
7 ВВГЭнг(А)-LSLTx с изоляцией и оболочкой из ПВХ пластиката пониженной пожароопасности с низким дымо- и газовыделением ВВГЭнг(А)-LSLTx
8 ВВГЭнг-FRLS огнестойкий, c термическим барьером из слюдосодержащей ленты, пониженной пожароопасности с низким дымо- и газовыделением, с общим экраном из медной ленты или фольги под оболочкой; Сечение токопроводящих жил, мм2 : 1,5; 2,5; 4,0; 6,0; 10,0; 16,0; 25,0; 35,0; 50,0; Число токопроводящих жил: 1; 2; 3; 4; 5; Рабочее напряжение, В: 660/1000 ВВГЭнг-FRLS
9 ВВГЭнг-LS Оболочка из поливинилхлоридного пластиката пониженной горючести с пониженным газо- дымовыделением ВВГЭнг-LS
10 ВВГЭ-ХЛ Токопроводящая жила - медная
Изоляция - из поливинилхлоридный (ПВХ) пластикат
Сечение токопроводящих жил, мм2 :
1,5; 2,5; 4,0; 6,0; 10,0; 16,0; 25,0; 35,0; 50,0;
Число токопроводящих жил: 1, 2, 3, 4, 5
Рабочее напряжение, В: 660\1000
ВВГЭ-ХЛ
11 ВВГЭнг-ХЛ Токопроводящая жила - медная
Изоляция - из холодостойкого поливинилхлоридного (ПВХ) пластиката пониженной горючести
Экран - обмотка медной лентой толщиной не менее 0,06 мм с перекрытием (медные проволоки)
Сечение токопроводящих жил, мм2 :
1,5; 2,5; 4,0; 6,0; 10,0; 16,0; 25,0; 35,0; 50,0;
Число токопроводящих жил: 1, 2, 3, 4, 5
Рабочее напряжение, В: 66000
ВВГЭнг-ХЛ
12 ВВГЭз-ХЛ Токопроводящая жила - медная, однопроволочная, круглой или секторной формы
Изоляция - из холодостойкого поливинилхлоридного пластиката
Экран - из медных проволок или (и) спирально наложенной медной ленты
Поясная изоляция - с заполнением из холодостойкого поливинилхлоридного пластиката
Сечение токопроводящих жил, мм2 :
1,5; 2,5; 4,0; 6,0; 10,0; 16,0; 25,0; 35,0; 50,0;
Число токопроводящих жил: 1, 2, 3, 4, 5
Рабочее напряжение, В: 660\1000
ВВГЭз-ХЛ
13 ВВГЭзнг-ХЛ Токопроводящая жила - медная, однопроволочная, круглой или секторной формы
Изоляция - из холодостойкого поливинилхлоридного пластиката пониженной горючести
Экран - из медных проволок или (и) спирально наложенной медной ленты
Поясная изоляция - с заполнением из холодостойкого поливинилхлоридного пластиката пониженной горючести
Сечение токопроводящих жил, мм2 :
1,5; 2,5; 4,0; 6,0; 10,0; 16,0; 25,0; 35,0; 50,0;
Число токопроводящих жил: 1, 2, 3, 4, 5
Рабочее напряжение, В: 660\1000
ВВГЭзнг-ХЛ
