В данную категорию товаров вошел широкий спектр кабельной продукции, которая отличается от стандартных конфигураций.
Особенности конструкции
В зависимости от типа и условий эксплуатации специальный кабель выбирается по типу жил, изоляции, экрану, оболочке. В настоящее время специальный кабель марки HELUKABEL может быть с жилами как стандартного кругового сечения, так и с плоскими и токопроводящими элементами из тонкой медной проволоки. От типа жил напрямую зависит большое количество факторов и характеристик всего кабеля. Так, например, однопроволочная жила по сравнению с многопроволочной имеет малый ресурс на изгиб. Это означает, что такой провод предназначен для стационарной прокладки, в то время как многопроточная жила устанавливается на движущиеся электроустановки и пр.
Изоляция жил может быть из полиэтилена, ПВХ или TPEE без галогенов. Все эти материалы обладают высокой гибкостью и устойчивы ко многим типам внешних воздействий. Они сохраняют целостность при перепадах температур, в среде с различным уровнем влажности, не повреждаются от воздействия кислот, щелочей, масла и пр. К преимуществам стоит также отнести их высокую пожароустойчивость и надежность при нагрузках. При прямом воздействии TPEE (без галогенов) выделяет минимальное количество дыма, а свойство «самотушение» сделало востребованной в сфере строительства широкую линию кабелей.
Также немалое внимание стоит уделить защитному экрану. Именно от его наличия зависит то, насколько надежно будет передаваться сигнал по линии в условиях воздействия на кабель электромагнитных волн. В некоторых моделях кабелей встречается комбинированное решение: алюминиевая фольга и оплетка из медной проволоки. Такая изоляция считается наиболее эффективной, к тому же оплетка может выполнять в данном случае роль дополнительной токопроводящей жилы.
Область применения
Специальный кабель рассчитан на работу в подвижных электроприемниках. Также к данной группе товаров относятся кабели, предназначенные для питания двигателей, полиуретановые кабели, силовые кабели для силовых соединений и двигателей.
Ищете выгодные цены в Москве и Московской области на качественный кабель? Магазин «ПРОВОДНИК» рад предложить вам лучшее от немецкой компании HELUKABEL. У нас вы можете купить специальный кабель как в розницу, так и оптом. Доступная стоимость гарантирована!
Так же рекомендуем ознакомиться с другими нашими предложениями:
Компания "ПРОВОДНИК" реализует
цена на КВВГнг-LS 4х1,5,
цены на КВВГЭ,
цена на патч корд UTP,
цена на кабель NYM, вся продукция в наличии.
№ п/п
Наименование
Техническое описание
1
TOPSERV 110 (1 пара экранирована, а также общее экранирование)
Голые медные проводники, многопроволочный, в кабеле TOPSERV® 110: 1 мм2 = 19 x 0,25 мм
– изоляция жил из TPEE, без галогенов
– маркировка жил: питающие жилы черные с маркировкой U1, V2, W3, защитный провод зелено-желтый , жилы управления черные с маркировкой BR1, BR2 или №5–6 и 7–8 в 2-парном варианте
– экранирование жил управления попарное с алюминиевой фольгой, дополнительная луженая жила, медная, луженая обмотка; однопарное экранирование только с медной луженой обмоткой
– жилы управления скручены попарно и вместе с питающими жилами – обмотка нетканым полотном
– общее экранирование из луженой медной обмотки, оптическое покрытие мин. 80%
– обмотка нетканым полотном
– внешняя обмотка из полиуретана, не воспламеняется цвет Petrol (RAL 5018);
Число жил, сечение жил, мм2:4G1,5+(2x1), 4G2,5+(2x1), 4G4+(2x1), 4G6+(2x1), 4G10+(2x1), 4G16+(2x1), 4G25+(2x1), 4G35+(2x1), 4G50+(2x1) Номинальное напряжение:
Силовые жилы U0/U 600/1000 В
Жилы управления U0/U 300/500 В
2

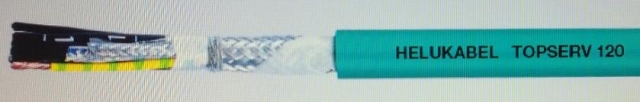

TOPSERV 120 (2 пары экранированы по отдельности, а также общее экранирование)
Голые медные проводники, многопроволочный
– изоляция жил из TPEE, без галогенов
– маркировка жил: питающие жилы черные с маркировкой U1, V2, W3, защитный провод зелено-желтый, жилы управления черные с маркировкой BR1, BR2 или №5–6 и 7–8 в 2-парном варианте
– экранирование жил управления попарное с алюминиевой фольгой, дополнительная луженая жила, медная, луженая обмотка; однопарное экранирование только с медной луженой обмоткой
– жилы управления скручены попарно и вместе с питающими жилами – обмотка нетканым полотном
– общее экранирование из луженой медной обмотки, оптическое покрытие мин. 80%
– обмотка нетканым полотном
– Внешняя обмотка из полиуретана, не воспламеняется цвет Petrol (RAL 5018);
Число жил, сечение жил, мм2: 4G1,5+2x(2x1), 4G2,5+2x(2x1), 4G4+2x(2x1), 4G6+2x(2x1), 4G10+2x(2x1), 4G16+2x(2x1), 4G25+2x(2x1), 4G35+2x(2x1), 4G50+2x(2x1); Номинальное напряжение:
Силовые жилы U0/U 600/1000 В
Жилы управления U0/U 300/500 В
3

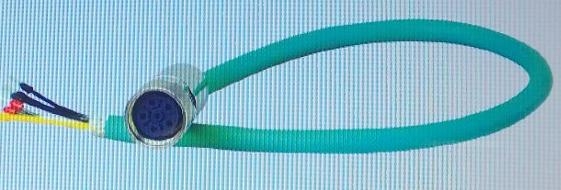

TOPSERV Кабель датчика
Голые медные проводники, многопроволочный
– изоляция жил из TPE для 71492, для 72042 и 72043 изоляция жил из ПВХ
– маркировка жил: цветные
– экранирование жил управления попарное с алюминиевой фольгой, дополнительная луженая жила, медная, луженая обмотка; однопарное экранирование только с медной луженой обмоткой
– жилы управления скручены попарно и вместе с питающими жилами
– обмотка нетканым полотном
– общее экранирование из луженой медной обмотки, оптическое покрытие мин. 80%
– обмотка нетканым полотном для 71492, для 72042 и 72043 обмотка из фольги
– внешняя обмотка из полиуретана, не воспламеняется цвет Petrol (RAL 5018);
Число жил, сечение жил, мм2: 12 x 0,25; 4x2x0,34+4x0,5; 3x2x0,14+4x0,14+4x0,25+2x0,5 Номинальное напряжение:
Силовые жилы U0/U 600/1000 В
Жилы управления U0/U 300/500 В
4
TOPFLEX 600-PVC Питающий кабель для двигателей 0,6/1 кВ
Голые медные проводники, многопроволочный, соответствуют стандартам DIN VDE 0295 кл.5 или IEC 60228 кл.5
– изоляция жил из ПВХ
– жилы черные, промаркированы белыми цифрами в соответствии с DIN VDE 0293
– защитный провод зелено-желтый
– жилы скручены по длине с оптимальным шагом длины скрутки
– специальная внешняя оболочка из ПВХ, маслостойкая цвет оболочки серый (RAL 7001)
– абсолютно устойчива к маслам, невоспламеняемая и самозатухающая, вид испытания B в соответствии с VDE 0472 часть 804 и IEC 603321;
Число жил: 4 Сечение жил, мм2: 1,5; 2,5; 4,0; 6,0; 10,0; 16,0; 25,0; 35,0; 50,0; 70,0; 95,0; 120,0; Номинальное напряжение U0/U 600/1000 В
5
TOPFLEX 600-C-PVC Питающий кабель для двигателей 0,6/1 кВ
Голые медные проводники, многопроволочный, соответствуют стандартам DIN VDE 0295 кл.5 или IEC 60228 кл.5
– изоляция жил из ПВХ
– жилы черные, промаркированы белыми цифрами в соответствии с DIN VDE 0293
– защитный провод зелено-желтый
– жилы скручены по длине с оптимальным шагом длины скрутки
– специальная внешняя оболочка из ПВХ, маслостойкая цвет оболочки серый (RAL 7001)
– кабель более маслостойкий внутренняя оболочка из ПВХ
– экранирование из медной луженой обмотки с микропроводами
– экранирующий слой/покрытие около 90%
– невоспламеняемая и самозатухающая, вид испытания B в соответствии с VDE 0472 часть 804 и IEC 603321;
Число жил: 4 Сечение жил, мм2: 1,5; 2,5; 4,0; 6,0; 10,0; 16,0; 25,0; 35,0; 50,0; 70,0; 95,0; 120,0; Номинальное напряжение U0/U 600/1000 В
6
TOPFLEX 611-PUR Питающий кабель для двигателей 0,6/1 кВ
Голые медные проводники, многопроволочный, соответствуют стандартам DIN VDE 0295 кл. 6, BS 6360 кл. 6 или IEC 60228 класс 6
– изоляция жил из TPEE
– жилы черные, промаркированы белыми цифрами в соответствии с DIN VDE 0293
– защитный провод зелено-желтый
– жилы скручены вместе с оптимальным шагом и стабилизирующим наполнителем
– обмотка нетканым полотном с обеспечением скольжения
– внешняя обмотка из полиуретана с повышенной устойчивостью к истиранию, воспламенению, гидролизу и микробам
– цвет оболочки серый (RAL 7001)
Число жил: 4 Сечение жил, мм2: 1,5; 2,5; 4,0; 6,0; 10,0; 16,0; 25,0; 35,0; 50,0; 70,0; 95,0; 120,0; Номинальное напряжение U0/U 600/1000 В
7
TOPFLEX 611-C-PUR Питающий кабель для двигателей 0,6/1 кВ
Голые медные проводники, многопроволочный, соответствуют стандартам DIN VDE 0295 кл. 6, BS 6360 кл. 6 или IEC 60228 класс 6
– изоляция жил из TPEE
– жилы черные, промаркированы белыми цифрами в соответствии с DIN VDE 0293
– защитный провод зелено-желтый
– жилы скручены вместе с оптимальным шагом и стабилизирующим наполнителем
– обмотка нетканым полотном с обеспечением скольжения
– внешняя обмотка из полиуретана с повышенной устойчивостью к истиранию, воспламенению, гидролизу и микробам
– внутренняя оболочка из TPE
– оптимальный вариант оплетки из луженой медной проволоки, покрытие около 90%
– с пониженными параметрами прилипания, внешняя обмотка из полиуретана с повышенной устойчивостью к истиранию, воспламенению, гидролизу и микробам
– цвет оболочки серый (RAL 7001)
Число жил: 4 Сечение жил, мм2: 1,5; 2,5; 4,0; 6,0; 10,0; 16,0; 25,0; 35,0; 50,0; 70,0; 95,0; 120,0; Номинальное напряжение U0/U 600/1000 В
8

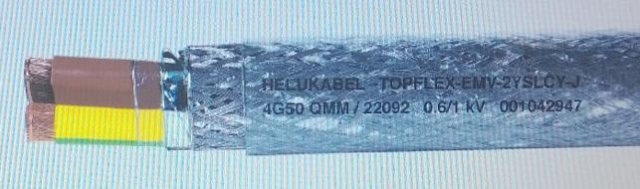

TOPFLEX-EMV*-2YSLCY-J силовой кабель для двигателей и силовых соединений в частотных преобразователях, с двойным экраном
Голые медные проводники многопроволочные в соотв. DIN VDE 0295 кл. 5, BS 6360 кл. 5, а также IEC 60228 кл. 5
– изоляция жил из полиэтилена (ПЭ)
– цвет жил: черный, коричневый, голубой и желто-зеленый
– жилы концентрические скручены слоями
– 1.экран со специальной алюминиевой фольгой
– 2.экран с луженой медной проволоки, оптимальное покрытие около 80%
– специальная ПВХ оболочка, прозрачная;
Число жил: 4 Сечение жил, мм2: 1,5; 2,5; 4,0; 6,0; 10,0; 16,0; 25,0; 35,0; 50,0; 70,0; 95,0; 120,0; 150,0; 185,0; Номинальное напряжение U0/U 600/1000 В
9

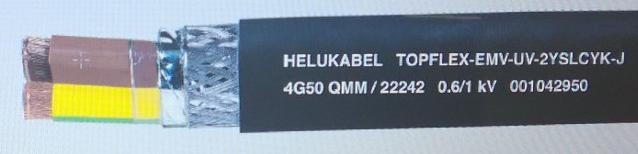

TOPFLEX-EMV*-UV-2YSLCYK-J Кабель для подкключения электродвигателя 0,6/1 кВ для силовых соединений в преобразователях частоты, с двойным экраном
Голые медные проводники, многопроволочный, соответствуют стандартам DIN VDE 0295 кл. 5, BS 6360 кл. 5 или IEC 60228 класс 5
– изоляция жил из полиэтилена (ПЭ)
– цвет жил: черный, серый, голубой и зелено-желтый
– жилы скручены концентрически
– 1. экран со специальной алюминиевой фольгой
– 2. экранирование оплеткой из луженой медной проволоки, оптимальное покрытие около 80%
– специальная ПВХ-оболочка, черная (RAL 9005);
Число жил: 4 Сечение жил, мм2: 1,5; 2,5; 4,0; 6,0; 10,0; 16,0; 25,0; 35,0; 50,0; 70,0; 95,0; 120,0; 150,0; 185,0; Номинальное напряжение U0/U 600/1000 В
