Силовые кабели до 30 кВ

Силовые кабели до 30 кВ предназначены для организации линии передач электроэнергии на расстояние с целью обеспечения питанием электрических установок.

Особенности конструкции

В зависимости от модели и типа Силовые кабели до 30 кВ могут оснащаться одной или несколькими изолированными токопроводящими жилами, заключенными в неметаллическую или металлическую оболочку, на которую накладывается (в зависимости от условий эксплуатации и прокладки) защитная оболочка или же броня (чаще стальная). Рассматривая конструкцию силового кабеля, можно выделить, что он состоит главным образом из: токопроводящей жилы, изоляции, оболочки и защитного покрова. Кроме этого, в состав кабеля может входить также экран, нулевая жила, заполнитель и жила защитного заземления.

Токопроводящая жила предназначена для передачи электрического тока, и она может быть основной либо нулевой. Основная жила применяется для выполнения непосредственно основной функции силового кабеля, т.е. прохождения тока. Нулевая жила предусмотрена под протекание разности фаз токов (полюсов) при неравномерной нагрузке на кабель. Эта жила подключается к нейтрали в схеме выхода источника тока. Жила защитного заземления является вспомогательной, и она предназначена для подсоединения с контуром «земли». Изоляция обеспечивает защиту жилам кабеля от внешних воздействий, от ее целостности во многом зависит срок службы всей линии электропередач. Силовые кабели до 30 кВ (среднего напряжения) покрываются оболочкой из шитого полиэтилена (VPE). Этот материал характеризуется отличными механическими, электрическими и теплофизическими свойствами. Помимо этого шитый полиэтилен сохраняет свои характеристики в условиях пониженных температур, он водостойкий и устойчив к широкому спектру кислот, щелочей, маслу, бензину, плесени и пр.

Область применения

Силовые кабели до 30 кВ устанавливаются на подстанциях, в кабельных каналах, закрытых помещениях и на открытом воздухе, в земле, в коммутационных узлах и пр.

Выгодные цены и качественная продукция всегда есть в магазине «ПРОВОДНИК». Мы рады предложить вам надежные немецкие Силовые кабели до 30 Кв HELUKABEL. В ассортименте нашего магазина вы найдете нужную вам кабельную продукцию, причем по доступной стоимости. Теперь оформить заявку можно, не выходя из дома или офиса. Продажа осуществляется как в розницу, так и оптом.
Так же рекомендуем ознакомиться с другими нашими предложениями:
Компания "ПРОВОДНИК" реализует сертификат на КВВГ, прайс на кабель КВВГнг-LS, прайс на КВВГнг-FRLS, прайс на кабель КВВГнг-FRLS, вся продукция в наличии.
№ п/п Наименование Техническое описание Изображение
1 NYY-J -c защитным проводом Голый медный провод, соответствует DIN VDE 0295 кл. 1 или кл. 2 одно- или многопроволочный, BS 6360 кл. 1 или кл. 2, IEC 60228 или HD 383
– Изоляция жил из ПВХ-пластиката DIV4 соответствует HD 603.1
– Жилы скручены концентрически
– Цвет жил соответствует DIN VDE 0293, 0276 часть 603 или HD 186
– Цвета жил для 3+1/2 проводного кабеля
  • Вариант J злжл (1/2), чр, гл, кр
– Внешняя оболочка из ПВХ-пластиката DMV5 соответствует HD 603.1 цвет оболочки черный
– трудно воспламеняется согласно DIN VDE 0482 часть 26521/EN 5026521/ IEC 603321 (соответствует DIN VDE 0472 часть 804 вид испытания В);
Число жил:
1, 2, 3, 4, 5, 7, 10, 12, 14, 16, 19, 21, 24, 30, 40, 52, 61
Сечение, мм2: 1,5; 2,5; 4; 6; 10; 16; 25; 35; 50; 70; 95; 120; 150; 185; 240; 300; 400; 500; 630;
Номинальное напряжение U0/U 0,6/1 кВ
NYY-J -c защитным проводом
2 NYY-O -без защитного провода Голый медный провод, соответствует DIN VDE 0295 кл. 1 или кл. 2 одно- или многопроволочный, BS 6360 кл. 1 или кл. 2, IEC 60228 или HD 383
– Изоляция жил из ПВХ-пластиката DIV4 соответствует HD 603.1
– Жилы скручены концентрически
– Цвет жил соответствует DIN VDE 0293, 0276 часть 603 или HD 186
– Цвета жил для 3+1/2 проводного кабеля
  • Вариант O чр, гл (1/2), кр, чр
– Внешняя оболочка из ПВХ-пластиката DMV5 соответствует HD 603.1 цвет оболочки черный
– трудно воспламеняется согласно DIN VDE 0482 часть 26521/EN 5026521/ IEC 603321 (соответствует DIN VDE 0472 часть 804 вид испытания В);
Число жил:
1, 2, 3, 4, 5, 7, 10, 12, 14, 16, 19, 21, 24, 30, 40;
Сечение, мм2: 1,5; 2,5; 4; 6; 10; 16; 25; 35; 50; 70; 95; 120; 150; 185; 240; 300; 400; 500; 630;
Номинальное напряжение U0/U 0,6/1 кВ
NYY-O -без защитного провода
3 Силовой кабель типа NAYY-J Алюминиевые жилы в соотв. DIN VDE 0295 кл. 1 или 2, BS 6360 кл. 1 или 2, а также IEC 60228 кл. 1 или 2, HD 383
– изоляция жил на основе ПВХ-пластиката DIV4 в соответствии с HD 603.1
– расцветка жил: черная, голубая, коричневая и желто-зеленая
– внутренняя поясная изоляция жил (дополнительная внутренняя оболочка)
– внешняя оболочка из ПВХ-пластиката черного цвета DMV5 в соответствии с HD 603.1
– самозатухающий и трудновоспламеняющийся ПВХ-пластикат, в соответствии со стандартами DIN VDE 0482 часть 26521/ EN 5026521/IEC 603321 (а также DIN VDE 0472 часть 804 метод испытаний В);
Число жил:
4;
Сечение, мм2:16; 25; 35; 50; 70; 95; 120; 150; 185; 240;
Номинальное напряжение U0/U 0,6/1 кВ
Силовой кабель типа NAYY-J
4 Силовой кабель типа NYCY Голые медные проводники однопроволочные в соотв. DIN VDE 0295 кл. 1 или 2, BS 6360 кл. 1 или 2, а также IEC 60228 кл. 1 или 2, HD 383
– изоляция жил на основе ПВХ-пластиката DIV4 в соответствии с HD 603.1
– расцветка жил по DIN VDE 0293 и HD 186
– концентрический повив жил
– заполнен гелем
– поверх концентрических медных проводов на круглой изоляции винтовые жилы
– внешняя оболочка из ПВХ-пластиката черного цвета DMV5 в соответствии с HD 603.1
– самозатухающий и трудновоспламеняющийся ПВХ-пластикат, в соответствии со стандартами DIN VDE 0482 часть 26521/ EN 5026521/IEC 603321 (а также DIN VDE 0472 часть 804 метод испытаний В);
Число жил:
1, 2, 3, 4, 5, 7, 10, 12, 14, 16, 19, 21, 24, 30, 40, 52, 61;
Сечение, мм2: 1,5; 2,5; 4; 6; 10; 16;
Номинальное напряжение U0/U 0,6/1 кВ
Силовой кабель типа NYCY

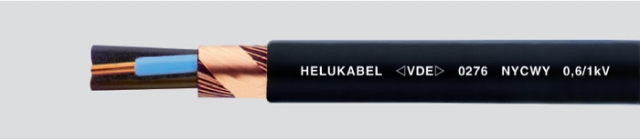

5 Силовой кабель типа NYCWY Голые медные проводники однопроволочные или многопроволочные в соотв. DIN VDE 0295 кл. 1 или 2, BS 6360 кл. 1 или 2, а также IEC 60228 кл. 1 или 2, HD 383 одно- или многожильный; 1016 мм2, одножильный круглый проводник (re) сечением 1025 мм2, многожильный круглый проводник (rm) сечением 35240 мм2, секторный многожильный (sm)
– изоляция жил на основе ПВХ-пластиката
– расцветка жил по DIN VDE 0293 и HD 186
– концентрически сложенные внутренние жилы окружены чистыми медными проводниками поверху
– заполнен гелем
– поверх концентрических медных проводов на круглой изоляции винтовые медные жилы
– внешняя оболочка из ПВХ-пластиката черного цвета DMV5 в соответствии с HD 603.1
– самозатухающий и трудновоспламеняющийся ПВХ-пластикат, в соответствии со стандартами DIN VDE 0482 часть 26521/ EN 5026521/IEC 603321 (а также DIN VDE 0472 часть 804 метод испытаний В);
Число жил:
2, 3, 4;
Сечение, мм2:  10; 16; 25; 35; 50; 70; 95; 120; 150; 185; 240;
Номинальное напряжение U0/U 0,6/1 кВ
Силовой кабель типа NYCWY
6 NA2XSY 6\10 кВ Луженый многопроволочный алюминиевый провод соответствует HD 383
– внутренний проводящий слой
– Изоляция жил из сшитого полиэтилена (СПЭ), ПЭ пластификат DIX8 соответствует HD 620.1
– внешний проводящий слой экструдирован и прочно приварен
– проводящая лента
– экран из медной проволоки и одной или двух поперечных медных спиралей
– Разделительный слой или лента
– Внешняя оболочка из ПВХ-пластиката DMV6 соответствует HD 620.1, цвет оболочки красный;
Число жил:
1;
Сечение, мм2: 50; 70; 95; 120; 150; 185; 240; 300; 400; 500;
Номинальное напряжение U0/U 0,6/1 кВ
NA2XSY 6\10 кВ
7 NA2XSY 12\20 кВ Луженый многопроволочный алюминиевый провод соответствует HD 383
– внутренний проводящий слой
– Изоляция жил из сшитого полиэтилена (СПЭ), ПЭ пластификат DIX8 соответствует HD 620.1
– внешний проводящий слой экструдирован и прочно приварен
– проводящая лента
– экран из медной проволоки и одной или двух поперечных медных спиралей
– Разделительный слой или лента
– Внешняя оболочка из ПВХ-пластиката DMV6 соответствует HD 620.1, цвет оболочки красный;
Число жил:
1;
Сечение, мм2: 50; 70; 95; 120; 150; 185; 240; 300; 400; 500;
Номинальное напряжение U0/U 12/20 кВ
NA2XSY 12\20 кВ
8 NA2XSY 18\30 кВ Луженый многопроволочный алюминиевый провод соответствует HD 383
– внутренний проводящий слой
– Изоляция жил из сшитого полиэтилена (СПЭ), ПЭ пластификат DIX8 соответствует HD 620.1
– внешний проводящий слой экструдирован и прочно приварен
– проводящая лента
– экран из медной проволоки и одной или двух поперечных медных спиралей
– Разделительный слой или лента
– Внешняя оболочка из ПВХ-пластиката DMV6 соответствует HD 620.1, цвет оболочки красный;
Число жил:
1;
Сечение, мм2: 50; 70; 95; 120; 150; 185; 240; 300; 400; 500;
Номинальное напряжение U0/U 18/30 кВ
NA2XSY 18\30 кВ
9 N2XS2Y 6\10 кВ Голый многопроволочный медный провод, соответствующий HD 383
– внутренний проводящий слой
– Изоляция жил из сшитого полиэтилена (СПЭ), ПЭ пластификат DIX8 соответствует HD620.1
– внешний проводящий слой экструдирован и прочно приварен
– проводящая лента
– экран из медной проволоки и одной или двух поперечных медных спиралей
– Разделительный слой или лента
– Внешняя оболочка из ПЭ пластиката DMP2 соответствует HD 620.1, цвет оболочки черный;
Число жил:
1;
Сечение, мм2: 50; 70; 95; 120; 150; 185; 240; 300; 400; 500;
Номинальное напряжение U0/U 6/10 кВ
N2XS2Y 6\10 кВ
10 N2XS2Y 12\20 кВ Голый многопроволочный медный провод, соответствующий HD 383
– внутренний проводящий слой
– Изоляция жил из сшитого полиэтилена (СПЭ), ПЭ пластификат DIX8 соответствует HD620.1
– внешний проводящий слой экструдирован и прочно приварен
– проводящая лента
– экран из медной проволоки и одной или двух поперечных медных спиралей
– Разделительный слой или лента
– Внешняя оболочка из ПЭ пластиката DMP2 соответствует HD 620.1, цвет оболочки черный;
Число жил:
1;
Сечение, мм2: 50; 70; 95; 120; 150; 185; 240; 300; 400; 500;
Номинальное напряжение U0/U 12/20 кВ
N2XS2Y 12\20 кВ
11 N2XS2Y 18\30 кВ Голый многопроволочный медный провод, соответствующий HD 383
– внутренний проводящий слой
– Изоляция жил из сшитого полиэтилена (СПЭ), ПЭ пластификат DIX8 соответствует HD620.1
– внешний проводящий слой экструдирован и прочно приварен
– проводящая лента
– экран из медной проволоки и одной или двух поперечных медных спиралей
– Разделительный слой или лента
– Внешняя оболочка из ПЭ пластиката DMP2 соответствует HD 620.1, цвет оболочки черный;
Число жил:
1;
Сечение, мм2: 50; 70; 95; 120; 150; 185; 240; 300; 400; 500;
Номинальное напряжение U0/U 18/30 кВ
N2XS2Y 18\30 кВ

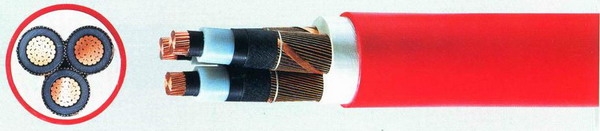

12 N2XSEY 3 x ... 6\10 кВ VPE-изоляция Голый медный многопроволочный провод в соответствии с DIN VDE 0295 кл. 2 и IEC 60228 кл. 2
– изоляция жил из шитого полиэтилена (VPE), состав 2XI1 в соответствии с DIN VDE 0207 раздел 22
– внешнее проводниковое покрытие прочно приварено при экструдировании
– лента из проводящего материала
– экран из медных проводов и медных лент
– 3 жилы скручены
– общее заполнение пространства между жилами при экструдировании
– внешняя оболочка из ПВХ, состав YM5 в соответствии с DIN VDE 0207 раздел 5, цвет оболочки – красный
Число жил:
3;
Сечение, мм2: 25; 35; 50; 70; 95; 120; 150; 185; 240; 300;
Номинальное напряжение U0/U 6/10 кВ
N2XSEY 3 x ... 6\10 кВ VPE-изоляция
