Монтажные провода предназначены для стационарной прокладки и монтажа аппаратов, электрических приборов и прочего оборудования.
Особенности конструкции
В отличие от установочных, монтажные провода отличаются высокой прочностью на изгиб. Это связано, прежде всего, со сложностями, которые возникают при монтаже электрооборудования или приборов – провода приходится часто гнуть, следовательно, они должны быть на это рассчитаны. Гибкость проводам обеспечивают материалы, из которых они производятся. Так, например, токопроводящие жилы производятся из меди. Металл отличается мягкостью и прочностью на разрыв. Именно медный пруток становится материалом для изготовления цельных жил. Для многожильных проводов используются тонкие медные проволоки, которые обвиваются друг с другом. Удобством использования монтажных проводов стоит признать также и то, что токопроводящие жилы прошли процедуру лужения. Это позволяет быстро и эффективно осуществлять пайку.
Немалое внимание Helukabel уделяет и выбору изоляции для своих монтажных проводов. В настоящее время изолятором может быть: лавсановая, стеклянная или капроновая нить, полиэтилен, ПВХ-пластикат и пр. Наиболее распространенным материалом для производства оболочек монтажных проводов является поливинилхлорид и светостабилизированный полиэтилен. Эти материалы отличаются прекрасными физическими характеристиками и устойчивы ко многим внешним воздействиям. Также материалы оболочек относятся к трудновоспламеняющимся, что делает использование таких проводов пожаробезопасными.
Область применения

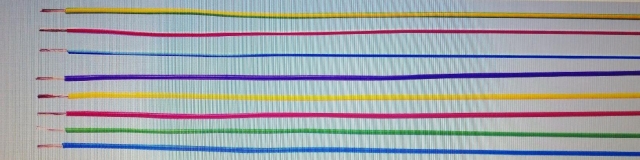

Монтажный провод используется для внутреннего монтажа с целью обеспечения соединения распределительных щитов, электроустройств, осветительных приборов, проводки, для подключения электроприборов к центральной сети энергообеспечения и т.п. Его можно прокладывать в закрытых каналах (под электропроводку), в трубах, скрытых в или под штукатуркой. Монтажный провод не рассчитан на использование в качестве проводки в желобах, под ванной и пр. Провода отличаются по цветам, которые выделяют определенные технические характеристики кабеля.
Магазин «ПРОВОДНИК» рад предложить большой ассортимент монтажных проводов немецкой компании Helukabel. Как известно, производство кабельной продукции данной марки осуществляется исключительно в Германии, что говорит о соответствующем качестве проводов. Мы рады предложить вам лучшее по доступной цене.
Так же рекомендуем ознакомиться с другими нашими предложениями:
Компания "ПРОВОДНИК" реализует купить КВВГнг-FRLS, вес кабеля КВВГнг-LS, КВВГ 10х1,5, КВВГнг-FRLS 10х1, вся продукция в наличии.
№ п/п
Наименование
Техническое описание
1
LiY ПВХ-монтажные провода
Медные луженые проводники, многопроволочный соответствуют стандартам DIN VDE 0295 кл . 5, BS 6360 кл . 5, HD 383 или IEC 60228 кл . 5
– ПВХ - изоляция жил, изолирующая смесь YI3 согласно DIN VDE 0812
– самозатухающий и трудновоспламеняющийся ПВХ - пластикат согласно DIN VDE 0482 часть 265-2-1/EN 50265-2-1/ IEC 60332-1 ( соответствует DIN VDE 0472 часть 804 вид испытания B); Сечение жил, мм2: 0,14; 0,25; 0,5; 0,75; 1,0; 1,5; Наибольшее рабочее напряжение LiY ( луженые ) 0,14 мм 2 = 500 В, 0,25 – 1,50 мм 2 = 900 В
2
H05 V-K ПВХ-монтажные провода
Голые медные проводники, многопроволочный соответствуют стандартам DIN VDE 0295 кл. 5, BS 6360 кл. 5, HD 383 или IEC 60228 кл. 5
– ПВХ - изоляция жил, изолирующая смесь TI1 согласно DIN VDE 0281 часть 3, HD 21.3 S3 и IEC 60227-3
– ПВХ не воспламеняется согласно DIN VDE 0482 часть 265-2-1/ EN 50265-2-1/IEC 60332-1 ( соответствует DIN VDE 0472 часть 804 вид испытания B)
- маркировка жил в соответствии с DIN VDE 0293;
Сечение жил, мм2: 0,5; 0,75; 1,0; Одножильные провода с номинальным напряжением U: U 0 /U 300/500 В (H05)
3
H07 V-K, (H)07 V-K* ПВХ-монтажные провода
Голые медные проводники, многопроволочный соответствуют стандартам DIN VDE 0295 кл. 5, BS 6360 кл. 5, HD 383 или IEC 60228 кл. 5
– ПВХ - изоляция жил, изолирующая смесь TI1 согласно DIN VDE 0281 часть 3, HD 21.3 S3 и IEC 60227-3
– ПВХ не воспламеняется согласно DIN VDE 0482 часть 265-2-1/ EN 50265-2-1/IEC 60332-1 ( соответствует DIN VDE 0472 часть 804 вид испытания B);
Сечение жил, мм2: 1,5; 2,5; 4,0; 6,0; 10,0; 16,0; 25,0; 35,0; 50,0; 70,0; 95,0; 120,0; 150,0; 185,0; 240,0; Одножильные провода с номинальным напряжением U: U 0 /U 450/750 В
4
H05 V-U, (H)05 V-U* ПВХ-монтажные провода
Голые медные проводники, многопроволочный соответствуют стандартам DIN VDE 0295 кл. 5, BS 6360 кл. 5, HD 383 или IEC 60228 кл. 5
– ПВХ - изоляция жил, изолирующая смесь TI1 согласно DIN VDE 0281 часть 3, HD 21.3 S3 и IEC 60227-3
– ПВХ не воспламеняется согласно DIN VDE 0482 часть 265-2-1/ EN 50265-2-1/IEC 60332-1 ( соответствует DIN VDE 0472 часть 804 вид испытания B)
- маркировка жил в соответствии с DIN VDE 0293;
Сечение жил, мм2: 0,5; 0,75; 1,0; Одножильные провода с номинальным напряжением U: U 0 /U 300/500 В (H05)
5
H07 V-U, (H)07 V-U* ПВХ-монтажные провода
Голые медные проводники, многопроволочный соответствуют стандартам DIN VDE 0295 кл. 5, BS 6360 кл. 5, HD 383 или IEC 60228 кл. 5
– ПВХ - изоляция жил, изолирующая смесь TI1 согласно DIN VDE 0281 часть 3, HD 21.3 S3 и IEC 60227-3
– ПВХ не воспламеняется согласно DIN VDE 0482 часть 265-2-1/ EN 50265-2-1/IEC 60332-1 ( соответствует DIN VDE 0472 часть 804 вид испытания B)
- маркировка жил в соответствии с DIN VDE 0293;
Сечение жил, мм2: 1,5; 2,5; 4,0; 6,0; 10,0; Одножильные провода с номинальным напряжением U: U 0 /U 450/750 В
6
H07 V-R ПВХ-монтажные провода
Голые медные проводники, многопроволочный соответствуют стандартам DIN VDE 0295 кл. 5, BS 6360 кл. 5, HD 383 или IEC 60228 кл. 5
– ПВХ - изоляция жил, изолирующая смесь TI1 согласно DIN VDE 0281 часть 3, HD 21.3 S3 и IEC 60227-3
– ПВХ не воспламеняется согласно DIN VDE 0482 часть 265-2-1/ EN 50265-2-1/IEC 60332-1 ( соответствует DIN VDE 0472 часть 804 вид испытания B)
- маркировка жил в соответствии с DIN VDE 0293;
Сечение жил, мм2: 16,0; 25,0; 35,0; 50,0; 70,0; 95,0; 120,0; 150,0; 185,0; 240,0; Одножильные провода с номинальным напряжением U: U 0 /U 450/750 В
7
H05 V-K ПВХ-монтажные провода
Голые медные проводники, многопроволочный соответствуют стандартам DIN VDE 0295 кл. 5, BS 6360 кл. 5, HD 383 или IEC 60228 кл. 5
– ПВХ - изоляция жил, изолирующая смесь TI1 согласно DIN VDE 0281 часть 3, HD 21.3 S3 и IEC 60227-3
– ПВХ не воспламеняется согласно DIN VDE 0482 часть 265-2-1/ EN 50265-2-1/IEC 60332-1 ( соответствует DIN VDE 0472 часть 804 вид испытания B)
- маркировка жил в соответствии с DIN VDE 0293;
Сечение жил, мм2: 0,5; 0,75; 1,0; 1,5; 2,5; 4,0; 6,0; 10,0; Одножильные провода с номинальным напряжением U: U 0 /U 300/500 В (H05)
8
(H)07 V-K** ПВХ-монтажные провода
Голые медные проводники, многопроволочный соответствуют стандартам DIN VDE 0295 кл. 5, BS 6360 кл. 5, HD 383 или IEC 60228 кл. 5
– ПВХ - изоляция жил, изолирующая смесь TI1 согласно DIN VDE 0281 часть 3, HD 21.3 S3 и IEC 60227-3
– ПВХ не воспламеняется согласно DIN VDE 0482 часть 265-2-1/ EN 50265-2-1/IEC 60332-1 ( соответствует DIN VDE 0472 часть 804 вид испытания B);
Сечение жил, мм2: 0,5; 0,75; 1,0; 1,5; 2,5; 4,0; 6,0; 10,0; Одножильные провода с номинальным напряжением U: U 0 /U 450/750 В
