Кабели передачи данных – неотъемлемая часть современных инженерных систем, которые включают в ряд своих функций высокоскоростной обмен информацией между электронной техникой на скорости не менее 100 Мбит/сек.
Особенности конструкции
Токопроводящие жилы кабелей для передачи данных изготавливаются из меди и могут быть как одно-, так и многожильными. Преимуществ у этого металла более чем достаточно. Он обладает отличными токопроводящими свойствами, гибкий, легкий и долговечный. Использование изоляции из ПВХ-пластиката обеспечивает этим проводам большой срок службы. К достоинствам поливинилхлорида стоит отнести его устойчивость к внешним воздействиям, в частности, к высокому уровню влажности, перепадам температур, постоянному нахождению в среде с отрицательной температурой. Также он не растворяется при контакте с маслами, бензином, кислотами и щелочами. Кроме этого ПВХ-пластик относится к трудногорючим, самозатухающим материалам.
Оснащение ряда моделей кабелей передачи данных дополнительным экраном из медной оплетки обеспечивает им эффективную защиту от внешних электромагнитных излучений. Это немаловажно, в частности, при прокладке провода на промышленных предприятиях или в коммерческих площадях, где на ограниченном пространстве расположено и одновременно функционирует большое количество электрооборудования.
Область применения
Кабели передачи данных с оболочкой из ПВХ предназначены для внутренней прокладки и организации компьютерных сетей с возможностью подключения прочей электронной техники (печатные машины, факсы и пр.). Компания Helukabel предлагает также и ряд моделей проводов в оплетке из светостабилизированой пластмассы, которая рассчитана на длительную эксплуатацию как внутри, так и вне помещений. Пластик длительное время (10-15 лет) сохраняет все свои характеристики (гибкость, прочность и пр.) в любое время года, под лучами солнца и при различном уровне влажности.
В настоящее время найти поставщика кабельной продукции в нашем городе нетрудно. Тем не менее, до тех пор, пока покупатель будет выбирать товары на основе таких критериев, как качество, доступная цена и гарантия, магазин «ПРОВОДНИК» будет удерживать лидирующее место на рынке. Мы сотрудничаем напрямую с официальным представителем Helukabel в России. Это позволяет нам осуществлять продажу на более выгодных условиях. Ищете лучшую цену? Наш магазин вам в этом поможет!
Так же рекомендуем ознакомиться с другими нашими предложениями:
Компания "ПРОВОДНИК" реализует
КВВГнг-FRLS 7х1,5,
КВБбШв 10х1,5,
кабель КВВГ 10,
кабель КВВГ 10х1, вся продукция в наличии.
№ п/п
Наименование
Техническое описание
1
TRONIC (LiYY) (LiYY-витая многопроволочная жила)
Голые медные проводники, свитые в жилы в соответствии со стандартом DIN VDE 0295 л. 0245 и IEC 60228
– изоляция жил на основе ПВХ-пластиката TI2 в соответствии с DIN VDE 0281
– цветовая маркировка жил в соответствии со стандартом DIN 471001) с цветовым повторением
– послойный повив жил
– наличие изолирующей прокладки (сепаратора)
– внешняя оболочка кабеля из ПВХ-пластиката серого цвета TM2 в соответствии с DIN VDE 0281 раздел 1
– маслостойкий
– самозатухающий и трудновоспламеняющийся ПВХ пластикат, в соответствии со стандартами DIN VDE 0482 часть 265-2-1/ EN 50265-2-1/IEC 60332-1 (а также DIN VDE 0472 часть 804 метод испытаний В)
– применяемые при производстве материалыне содержат силикон и кадмий, а также вещества мешающие нанесению лаковых покрытий;
Число жил: 2, 3, 4, 5, 6, 7, 8, 10, 12, 14, 16, 18, 20, 21, 24, 25, 27, 30, 32, 36, 40, 42, 44, 48, 52, 56, 61, 80, 100;
Сечение, мм2: 0,14; 0,25; 0,34; 0,50; 0,75; 1,0; 1,5;
Номинальное напряжение: 0,14 мм2 350 В более 0,25 мм2 500 В
Голые медные тонкие проводники, свитые вжилы в соответствии со стандартами DIN VDE 0295 л. 0245 и IEC 60228
– изоляция жил на основе ПВХ - пластиката TI2 в соответствии с DIN VDE 0281 раздел 1
– послойный повив жил
– цветовая маркировка жил в соответствии со стандартом DIN 47100 с цветовым повторением
– ленточная обмотка жил пленочной изоляцией
– экранирующая оплетка из луженой медной проволоки, плотность оплетки прибл. 85%
– внешняя оболочка кабеля из ПВХ - пластиката серого цвета TM2 в соответствии с DIN VDE 0207 раздел 5
– маслостойкость
– самозатухающий и трудновоспламеняющийся ПВХ пластикат , в соответствии со стандартами DIN VDE 0482 часть 265-2-1/ EN 50265-2-1/IEC 60332-1 ( а также DIN VDE 0472 часть 804 метод испытаний В )
– Применяемые при производстве материалы не содержат силикон и кадмий , а также вещества мешающие нанесению лаковых покрытий;
Число жил: 1, 2, 3, 4, 5, 6, 7, 8, 10, 12, 14, 16, 18, 20, 21, 24, 25, 27, 30, 32, 36, 40, 42, 44, 48, 52, 56, 61, 80, 100; Сечение, мм2: 0,14; 0,25; 0,34; 0,50; 0,75; 1,0; 1,5; Номинальное напряжение: 0,14 мм2 350 В более 0,25 мм2 500 В
3

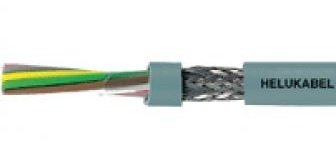

F-CY-OZ (LiY-CY)
Голые медные проводники, многопроволочные в соотв. DIN VDE 0295 кл. 5, BS 6360 кл. 5, а также IEC 60228 кл. 5
– изоляция жил на основе ПВХ - пластиката Z 7225
– цветовая маркировка жил в соответствии со стандартом DIN VDE 0293
– послойный повив жил
– ленточная обмотка жил пленочной изоляцией
– экранирующая оплетка из луженой медной проволоки с плотностью примерно 85%
– внешняя оболочка кабеля из ПВХ - пластиката серого цвета TM2 в соответствии с DIN VDE 0207 раздел 5
– масло - бензостойкость
– самозатухающий и трудновоспламеняющийся ПВХ пластикат, в соответствии со стандартами DIN VDE 0482 часть 265-2-1/ EN 50265-2-1/IEC 60332-1 ( а также DIN VDE 0472 часть 804 метод испытаний В )
– Применяемые при производстве материалы не содержат силикон и кадмий, а также вещества мешающие нанесению лаковых покрытий;
Число жил: 1, 2, 3, 4, 5, 6, 7, 8, 10, 12, 14, 16, 18, 20, 21, 24, 25, 27, 30, 32, 36, 40, 42, 44, 48, 52, 56, 61, 80, 100; Сечение, мм2: 0,50; 0,75; 1,0; 1,5; 2,5; 4; 6; 10 Номинальное напряжение U0/U 300/500 В
4
PAAR-TRONIC гибкий, неэкранированный
Голые медные проводники, скрученные в жилы по DIN VDE 0295, 0245 и IEC 60228
– изоляция жил из специального ПВХ YI2 по DIN VDE 0207 раздел 4
– цветовая маркировка по DIN 47100
– жилы свиты попарно с оптимальной длиной свивания
– пары свиты в слои с оптимальной длиной свивания
– жилы покрыты фольгой
– покрытие из специального ПВХ YM2 по DIN VDE 0207 раздел 5, серого цвета
– стойкий к маслам и химическим реактивам
– самозатухающий и трудновоспламеняющийся ПВХ пластикат, в соответствии со стандартами DIN VDE 0482 часть 265-2-1/ EN 50265-2-1/IEC 60332-1 ( а также DIN VDE 0472 часть 804 метод испытаний В )
– Применяемые при производстве материалы не содержат силикон и кадмий, а также вещества мешающие нанесению лаковых покрытий;
Число жил: 2, 3, 4, 5, 6, 7, 8, 10, 11, 12, 14, 16, 18, 20, 22, 24, 25, 27, 30, 32, 34, 36, 38, 40, 44, 45, 50, 52, 55; Сечение, мм2: 0,14; 0,25; Номинальное напряжение 350 В ( не для питающих цепей )
5
PAAR-TRONIC-CY
Голые медные проводники, многопроволочные, соответствуют DIN VDE 0295, 0245 и IEC 60228
– Изоляция жил изготовлена из специального ПВХ - пластиката YI2, соответствующего стандартами DIN VDE 0207 часть 4
– Маркировка пар согласно DIN 47100 с повторением цвета
– Жилы скручены в пары с оптимальным шагом длины скрутки
– Пары скручены по длине с оптимальным шагом длины скрутки
– Разделительная фольга
– Дополнительные жилы, медные с лужением
– Луженая медная экранирующая оплетка
– Экранирующий слой около 85%
– Внешняя оболочка из специального ПВХ-пластиката YM2, соответствующего DIN VDE 0207 часть 5 цвет оболочки - кремнисто-серый (RAL 7032)
– абсолютно устойчив к маслам
– трудно воспламеняется согласно DIN VDE 0482 часть 265-2-1/EN 50265-2-1/ IEC 60332-1 (соответствует DIN VDE 0472 часть 804 вид испытания B)
– Используемые материалы не содержат силикон и кадмий, а также вещества, препятствующие нанесению краски;
Число жил: 2, 3, 4, 5, 6, 7, 8, 10, 11, 12, 14, 16, 18, 20, 22, 24, 25, 27, 30, 32, 34, 36, 38, 40, 44, 45, 50, 52, 55; Сечение, мм2: 0,14; 0,25; 0,34; 0,5; 0,75; Наибольшее рабочее напряжение 350 В (не для многоамперных установок)
6
PAAR-CY-OZ
Голые медные проводники, многопроволочные, соответствуют стандартам DIN VDE 0295 класс 5, BS 6360 класс 5 или IEC 60228 класс 5
– Изоляция жил изготовлена из специального ПВХ - пластиката TI2 в соответствии со стандартами DIN VDE 0281 часть 1
– черные жилы промаркированы белыми цифрами в соответствии с DIN VDE 0293
– Жилы скручены в пары с оптимальным шагом длины скрутки
– Пары скручены по длине с оптимальным шагом длины скрутки
– Разделительная фольга
– Луженый медный экран покрытие около 85%
– Внешняя оболочка из специального ПВХ - пластиката Т M2, соответствующего DIN VDE 0281 часть 1 оболочка серая (RAL 7001) или прозрачная
– абсолютно устойчив к маслам
– не воспламеняется согласно DIN VDE 0482 часть 265-2-1/EN 50265-2-1/ IEC 60332-1 ( соответствует DIN VDE 0472 часть 804 вид испытания B);
Число жил: 2, 3, 4, 5, 6, 8, 10, 12, 16, 20, 25; Сечение, мм2: 1,0; 1,5; Номинальное напряжение U0/U 300/500 В
7
Y-CY-JB U0\U 300\500 В
Голые медные проводники, многопроволочные, соответствуют стандартам DIN VDE 0295 класс 5, BS 6360 класс 5 или IEC 60228 класс 5;
– Специальная ПВХ - изоляция жил Z 7225
– Цветовая маркировка жил в соответствии с цветовым кодом JB/OB
– Защитный провод зелено - желтый снаружи, начиная с 3 жил
– Жилы скручены по длине с оптимальным шагом длины скрутки
– Внутренняя оболочка из ПВХ
– Экранирующая оплетка из луженой медной проволоки, покрытие около 85%
– Внешняя прозрачная оболочка из специального ПВХ - пластиката
– Устойчив к маслам
– ПВХ трудно воспламеняется;
Число жил: 2, 3, 4, 5; Сечение, мм2: 0,5; 0,75; 1,0; 1,5; Номинальное напряжение: U0/U 300/500 В до 1,5 мм 2, U0/U 450/750 В от 2,5 мм 2
8
Y-CY-JB U0\U 450\750 В
Голые медные проводники, многопроволочные, соответствуют стандартам DIN VDE 0295 класс 5, BS 6360 класс 5 или IEC 60228 класс 5
– Специальная ПВХ - изоляция жил Z 7225
– Цветовая маркировка жил в соответствии с цветовым кодом JB/OB, см. стр. T48 и стр. T49
– Защитный провод зелено - желтый снаружи, начиная с 3 жил
– Жилы скручены по длине с оптимальным шагом длины скрутки
– Внутренняя оболочка из ПВХ - пластиката
– Экранирующая оплетка из луженой медной проволоки, покрытие около 85%
– Внешняя прозрачная оболочка из специального ПВХ - пластиката
– Устойчив к маслам
– ПВХ - пластикат трудно воспламеняется;
Число жил: 2, 3, 4, 5; Сечение, мм2: 2,5; 4; 6; 10; 16; 25; 35; 50; 70; 95; 120; 150; 185; Номинальное напряжение: U0/U 300/500 В до 1,5 мм 2, U0/U 450/750 В от 2,5 мм 2
9

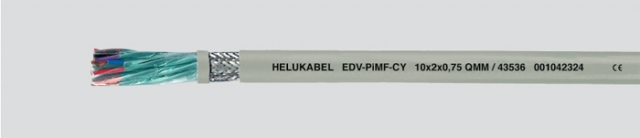

EDV-PiMF-CY (Li-2Y-CY-PiMF)
Голые медные проводники, многопроволочные, соответствуют стандартам DIN VDE 0295 класс 5, BS 6360 класс 5 или IEC 60228 кл. 5
– Полиэтиленовая изоляция жил
– Цвет жил в соответствии с DIN 47100; Число жил: 2, 3, 4, 5, 6, 8, 10, 16, 20, 30, 40, 50, ; Сечение, мм2: 0,5; 0,75; 1,0; 1,5; Рабочее напряжение макс. 300 В ( непригодны для силовой электропроводки )
10
RD-Y(St)Y
Голые медные проводники , многопроволочные 0,5 мм 2 (7 x 0,3 мм )
– Изоляция жил из ПВХ
– Жилы одноцветные
– Жилы скручены в пары ( около 20 скруток / м = 50 мм )
– Скручены в пучки по 4 пары
– Несколько пучков скручено вместе
– Статический экран (St) из металлической фольги , продублированной пластмассой, с многожильной луженой дополнительной жилой 0,5 мм 2 (7 x 0,3 мм )
– Внешняя оболочка из ПВХ, цвет оболочки серый (RAL 7001) или голубой (RAL 5015)
– ПВХ не воспламеняется согласно DIN VDE 0482 часть 265-2-1/EN 50265-2-1/ IEC 60332-1 ( соответствует DIN VDE 0472 часть 804 вид испытания B)
– Используемые материалы не содержат силикон и кадмий, а также вещества, препятствующие нанесению краски;
Число пар: 2, 4, 8, 12, 16, 24, 32, 48, 96; Сечение, мм2: 0,5; Рабочее напряжение (макс. значение) макс. 600 В
11

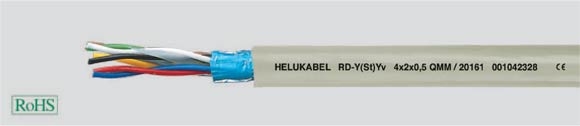

RD-Y(ST)Yv
Многожильные медные жилы не изолированы 0,5 мм 2 (7 x 0,3 мм )
– Изоляция жил из ПВХ
– Жилы одноцветные
– Жилы скручены в пары ( около 20 скруток / м = 50 мм )
– скручены в пучки по 4 пары
– Несколько пучков скручено вместе
– статический экран (St) из металлической фольги, продублированной пластмассой, с многожильной луженой дополнительной жилой 0,5 мм 2 (7 x 0,3 мм )
– Внешняя оболочка из ПВХ , цвет оболочки - серый (RAL 7001)
– ПВХ не воспламеняется согласно DIN VDE 0482 часть 265-2-1/EN 50265-2-1/ IEC 60332-1 ( соответствует DIN VDE 0472 часть 804 вид испытания B)
- Используемые материалы не содержат силикон и кадмий, а также вещества, препятствующие нанесению краски
– Минимальный радиус изгиба около 7,5 x диаметр кабеля;
Число пар: 2, 4, 8, 12, 16, 24, 32, 48, 96; Сечение, мм2: 0,5; Рабочее напряжение (макс. значение) макс. 600 В
12
RD-Y(ST)YY
Многожильные медные жилы не изолированы 0,5 мм 2 (7 x 0,3 мм )
– Изоляция жил из ПВХ
– Жилы одноцветные
– Жилы скручены в пары ( около 20 скруток / м = 50 мм )
– скручены в пучки по 4 пары
– Несколько пучков скручено вместе
– статический экран (St) из металлической фольги, продублированной пластмассой, с многожильной луженой дополнительной жилой 0,5 мм 2 (7 x 0,3 мм )
– Внешняя оболочка из ПВХ, цвет оболочки - серый (RAL 7001)
– ПВХ не воспламеняется согласно DIN VDE 0482 часть 265-2-1/EN 50265-2-1/ IEC 60332-1 ( соответствует DIN VDE 0472 часть 804 вид испытания B)
– Используемые материалы не содержат силикон и кадмий, а также вещества, препятствующие нанесению краски
– Минимальный радиус изгиба около 7,5 x диаметр кабеля
Число пар: 2, 4, 8, 12, 16, 24, 32, 48, 96; Сечение, мм2: 0,5; Рабочее напряжение (макс. значение) макс. 600 В
13
RE-2Y(St)Yv PiMF черный кабель
Медные жилы неизолированные, многожильные 0,5 мм 2 (7 x 0,3 мм ), 1,3 мм 2 (7 x 0,49 мм )
– Полиэтиленовая изоляция жил
– Жилы одноцветные с цифровой маркировкой a- жила: черная , b- жила: белая с цифровой маркировкой 1/1, 2/2, и т . д .
– Жилы скручены в пары с оптимальным шагом скрутки
– PiMF ( пара в металлической фольге ), PiMF- структура : обмотка из фольги, дополнительная жила из луженой меди. 0,6 мм 1, продублированная пластмассой алюминиевая фольга и обмотка из фольги
– жилы PiMF скручены по длине, 1 жила для связи 0,5 мм 2 , полиэтиленовая изоляция, оранжевая ( жила для связи в варианте с несколькими парами )
– статический экран (St) из металлической фольги, продублированной пластмассой, с многожильной луженой дополнительной жилой 0,5 мм 2 (7 x 0,3 мм )
– Внешняя усиленная ПВХ - оболочка, черная (RAL 9005) или голубая (RAL 5015) толщина стенок оболочки соответствует VDE 0816 ряд 1
– ПВХ - оболочка : не воспламеняется согласно DIN VDE 0482 часть 265-2-1/ EN 50265-2-1/IEC 60332-1 ( соответствует DIN VDE 0472 часть 804 вид испытания B)
Число пар: 2, 4, 6, 8, 10, 12, 16, 20, 24, 48; Сечение, мм2: 0,5; 1,3 Рабочее напряжение макс. 300 В
14

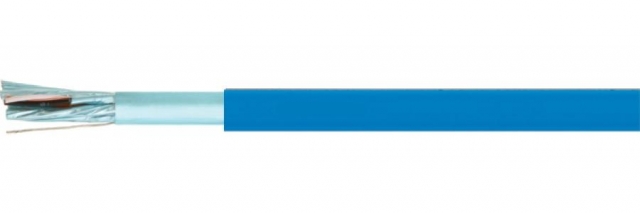

RE-2Y(St)Yv PiMF голубой кабель
Медные жилы неизолированные, многожильные 0,5 мм 2 (7 x 0,3 мм ), 1,3 мм 2 (7 x 0,49 мм )
– Полиэтиленовая изоляция жил
– Жилы одноцветные с цифровой маркировкой a- жила: черная , b- жила: белая с цифровой маркировкой 1/1, 2/2, и т. д.
– Жилы скручены в пары с оптимальным шагом скрутки
– PiMF ( пара в металлической фольге ), PiMF- структура: обмотка из фольги, дополнительная жила из луженой меди. 0,6 мм 1, продублированная пластмассой алюминиевая фольга и обмотка из фольги
– жилы PiMF скручены по длине, 1 жила для связи 0,5 мм 2, полиэтиленовая изоляция, оранжевая ( жила для связи в варианте с несколькими парами )
– статический экран (St) из металлической фольги, продублированной пластмассой, с многожильной луженой дополнительной жилой 0,5 мм 2 (7 x 0,3 мм )
– Внешняя усиленная ПВХ - оболочка, черная (RAL 9005) или голубая (RAL 5015) толщина стенок оболочки соответствует VDE 0816 ряд 1
– ПВХ - оболочка: не воспламеняется согласно DIN VDE 0482 часть 265-2-1/ EN 50265-2-1/IEC 60332-1 ( соответствует DIN VDE 0472 часть 804 вид испытания B)
Число пар: 2, 4, 6, 8, 10, 12, 16, 20, 24; Сечение, мм2: 0,5; 1,3 Рабочее напряжение макс. 300 В
15

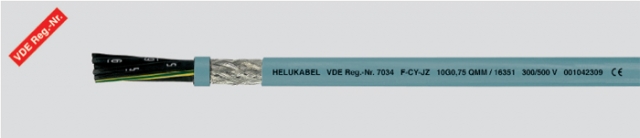

HELUKABEL F-CY-JZ гибкие, с медной экранирующей оплеткой, внешняя оболочка серого цвета, EMC
Голые медные проводники, многопроволочные в соотв. DIN VDE 0295 кл. 5, BS 6360 кл. 5, а также IEC 60228 кл. 5
– изоляция жил на основе ПВХ-пластиката Z 7225
– изоляция жил черного цвета с периодически нанесенными на них белыми цифрами в соответствии со стандартом DIN VDE 0293
– на предназначенной для заземления жиле изоляция желто-зеленой расцветки
– свитые жилы
– между жилами и экраном прокладка из изолирующей пленки (сепаратор)
– экранирующая оплетка из луженой медной проволоки, плотность оплетки примерно 85%
– внешняя оболочка кабеля из ПВХ-пластиката серого цвета TM2 в соответствии с DIN VDE 0207 раздел 5
– маслостойкий
– самозатухающий и трудновоспламеняющийся ПВХпластикат, в соответствии со стандартами DIN VDE 0482 часть 265-2-1/ EN 50265-2-1/IEC 60332-1 (а также DIN VDE 0472 часть 804 метод испытаний B);
Число пар: 2, 4, 5, 6, 7, 8, 10, 12, 14, 16, 18, 20, 21, 24, 25, 30, 32, 34, 36, 40, 41, 50, 61, 80, 100; Сечение, мм2: 0,5; 0,75; 1,0; 1,5; 2,5; 4; 6; 10; 16; 25; 35, 50 Номинальное напряжение U0/U 300/500 В
16

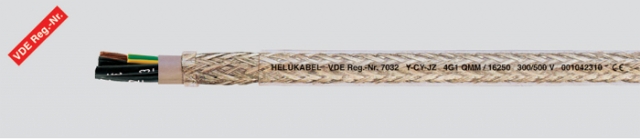

HELUKABEL Y-CY-JZ гибкий, с медным экраном, приоритетный EMC*-тип
Голые медные проводники, многопроволочный, соответствуют стандартам DIN VDE 0295 класс 5, BS 6360 класс 5 или IEC 60228 класс 5
– Специальная ПВХ-изоляция жил Z 7225
– Черные жилы промаркированы белыми цифрами в соответствии с DIN VDE 0293
– Защитный провод зелено-желтый снаружи, начиная с 3 жил
– Жилы скручены по длине с оптимальным шагом длины скрутки
– Серая внутренняя оболочка из ПВХ
– Экранирующая оплетка из луженой медной проволоки, покрытие около 85%
– Внешняя прозрачная оболочка из специального ПВХ-пластиката
– устойчив к маслам
– ПВХ трудно воспламеняется;
Число пар: 2, 4, 5, 6, 7, 8, 10, 12, 14, 16, 18, 20, 21, 24, 25, 30, 32, 34, 36, 40, 41, 50, 61, 80, 100; Сечение, мм2: 0,5; 0,75; 1,0; 1,5; 2,5; 4; 6; 10; 16; 25; 35, 50, 70, 95, 120, 150; Номинальное напряжение U0/U 300/500 В
