Инсталляционные кабели HELUKABEL предназначены для передачи числовых и аналоговых сигналов.
Особенности конструкции
Инсталляционные кабели включают в себя достаточно большой ассортимент кабельной продукции, благодаря чему модели отличаются как по внешнему виду, так и по техническим характеристикам.
В соответствии с высокими требованиями к качеству передачи электроэнергии, токопроводящие жилы инсталляционных кабелей изготавливаются из меди. Проводники могут быть как многопроволочными, так и цельными – однопроволочными, которые предназначены для одиночной и стационарной прокладки. Медь отличается не только высокими показателями токопроводимости, но и длительным сроком службы. Металл устойчив к многочисленным нагрузкам и имеет большой запас прочности на изгибы и разрывы.
Оболочкой токопроводящих жил является ПВХ-пластикат. Этот материал достаточно часто встречается в сфере кабельной продукции. Он устойчив практически ко всем типам внешних воздействий. ПВХ выдерживает низкие температуры, относится к трудно воспламеняющимся и самозатухающим материалам. Помимо этого ПВХ устойчив к плесени, грибку, влаге, к действию широкого спектра кислот и щелочей. Благодаря надежной защитной оболочке инсталляционные кабели могут использоваться в сухих и влажных помещениях, вне и внутри бетонных либо кирпичных стен.
К недостаткам оболочки из ПВХ стоит отнести ее невысокую устойчивость к действию прямого солнечного света. Также данный тип кабеля нельзя устанавливать в трамбованный бетон и вибробетон. Это может существенно сократить срок службы кабеля за счет быстрого повреждения и разрушения защитной оболочки проводов.
Область применения
Наличие статического экрана в конструкции инсталляционных кабелей способствует эффективному ограничению электромагнитных переменных полей. По этой причине наибольшую востребованность данный вид кабельной продукции получил в сфере электрооснащения зданий, которые предусмотрены для работы или проживания людей с высокой чувствительностью к излучению. Также инсталляционные кабели устанавливаются во многих медицинских, учебных и пр. заведениях.
Магазин «ПРОВОДНИК» предлагает вам широкий ассортимент кабельной продукции торговой марки HELLUKABEL. В данном разделе Вы можете выбрать наиболее востребованные модели инсталляционных кабелей с различным числом и сечением жил. Выгодные ценовые предложения и оперативная доставка гарантированы.
Так же рекомендуем ознакомиться с другими нашими предложениями:
Компания "ПРОВОДНИК" реализует
кабель КВВГ 4х1,5,
патч корд UTP Cat 5e,
КВВГнг-LS 5х1,5,
КВВГнг-FRLS 10х1,5, вся продукция в наличии.
№ п/п
Наименование
Техническое описание
1

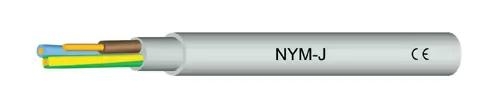

ПВХ-кабель типа NYM-J по стандарту VDE
Голые медные проводники однопроволочные или многопроволочные в соотв. DIN VDE 0295 кл.1 или 2, BS 6360 кл.1 или 2, а также IEC 60228 кл.1 или 2
— расцветка жил по стандарту DIN VDE 0293
— концентрический повив жил
— оболочка из ПВХ-пластиката YM1 по стандарту DIN VDE 0207 раздел 5
— цвет оболочки светло-серый по RAL 7035
— самозатухающий и трудновоспламеняющийся ПВХ пластикат, в соответствии со стандартами DIN VDE 0482 часть 265-2-1/ EN 50265-2-1/IEC 60332-1 (а также DIN VDE 0472 часть 804 метод испытаний В);
Число жил: 1, 3, 4, 5, 7, 10, 12;
Сечение жил мм2: 1,5; 2,5; 4,0; 6,0; 10,0; 16,0; 25,0;
Номинальное напряжение U0/U 300/500 В
2
ПВХ-кабель типа NYM-O по стандарту VDE
Голые медные проводники однопроволочные или многопроволочные в соотв. DIN VDE 0295 кл.1 или 2, BS 6360 кл.1 или 2, а также IEC 60228 кл.1 или 2
— расцветка жил по стандарту DIN VDE 0293
— концентрический повив жил
— оболочка из ПВХ-пластиката YM1 по стандарту DIN VDE 0207 раздел 5
— цвет оболочки светло-серый по RAL 7035
— самозатухающий и трудновоспламеняющийся ПВХ пластикат, в соответствии со стандартами DIN VDE 0482 часть 265-2-1/ EN 50265-2-1/IEC 60332-1 (а также DIN VDE 0472 часть 804 метод испытаний В);
Число жил: 1, 2, 3, 4, 5, 7;
Сечение жил мм2: 1,5; 2,5; 4,0; 6,0; 10,0; 16,0; 25,0; 35,0;
Номинальное напряжение U0/U 300/500 В
3
(N)YM(St)-J кабель с ПВХ-оболочкой экранирован
Неизолированный медный провод, сплошной согласно DIN VDE 0295 кл. 1, BS 6360 кл. 1 или ЕС 60228 кл. 1
— изоляция жил изготовлена из специального ПВХ-пластиката ТИ в соответствии со стандартами DIN VDE 0281 часть 1
— жилы скручены по длине с оптимальным шагом длины скрутки
— экран из нанесенной алюминиевой фольги
— луженая дополнительная жила, сплошная
— внешняя оболочка из ПВХ-пластиката ТМ1 соответствует DIN VDE 0281 часть 1, серая оболочка (RAL 7001)
— не воспламеняется согласно DIN VDE 0482 часть 265-2-1/EN 50265-2-1/IEC 60332-1 (соответствует DIN VDE 0472 часть 804 вид испытания В);
Число жил: 3, 4, 5, 7;
Сечение жил мм2: 1,5/1,5; 2,5/1,5; 4,0/1,5; 6,0/1,5; 10,0/1,5; 16,0/2,5; 25,0/2,5;
Номинальное напряжение U0/U 300/500 В
4
H03VV-F в соответствии с DIN VDE 0281
Голые медные проводники многопроволочные в соотв. DIN VDE 0295 кл. 5, BS 6360 кл. 5, HD 383 и IEC 60228 кл. 5
— специальная ПВХ изоляция жил TI2 в соответствии с DIN VDE 0207 раздел 4
— цветная кодировка согласно DIN VDE 0293
— от 7 и более жил с цифровой маркировкой, 1 х желто-зеленая, вкл. заземление
— жилы скручены с оптимальным шагом длины скрутки
— ПВХ оболочка черного, белого или другого цвета по желанию заказчика
— самозатухающий и трудновоспламеняющийся ПВХ пластикат, в соответствии со стандартами DIN VDE 0482 часть 265-2-М EN 50265-2-1/IEC 60332-1 (а также DIN VDE 0472 часть 804 метод испытаний В);
Число жил: 2, 3, 4, 5, 6, 7;
Сечение жил мм2: 0,75;
Номинальное напряжение U0/U 300/300 В
5

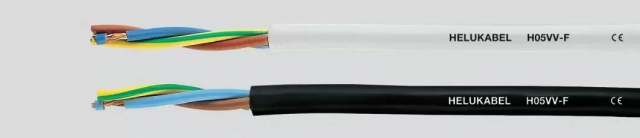

H05VV-F голубой и белый в соответствии с DIN VDE 0281
Голые медные проводники многопроволочные в соотв. DIN VDE 0295 кл. 5, BS 6360 кл. 5, HD 383 и IEC 60228 кл. 5
— специальная ПВХ изоляция жил TI2 в соответствии с DIN VDE 0207 раздел 4
— цветная кодировка согласно DIN VDE 0293
— от 7 и более жил с цифровой маркировкой, 1 х желто-зеленая, вкл. заземление
— жилы скручены с оптимальным шагом длины скрутки
— ПВХ оболочка черного, белого или другого цвета по желанию заказчика
— самозатухающий и трудновоспламеняющийся ПВХ пластикат, в соответствии со стандартами DIN VDE 0482 часть 265-2-1/ EN 50265-2-1/IEC 60332-1 (а также DIN VDE 0472 часть 804 метод испытаний В);
Число жил: 2, 3, 4, 5, 7;
Сечение жил мм2: 0,75; 1,0; 1,5; 2,5; 4,0; 6,0;
Номинальное напряжение U0/U 300/500 В
6

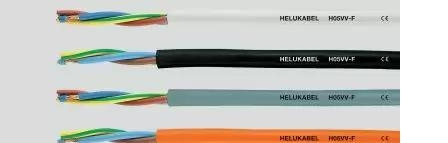

H05VV-F цветные в соответствии с DIN VDE 0281
Голые медные проводники многопроволочные в соотв. DIN VDE 0295 кл. 5, BS 6360 кл. 5, HD 383 и IEC 60228 кл. 5
— специальная ПВХ изоляция жил TI2 в соответствии с DIN VDE 0207 раздел 4
— цветная кодировка согласно DIN VDE 0293
— жилы скручены с оптимальным шагом длины скрутки
— ПВХ оболочка черного, белого или другого цвета по желанию заказчика
— самозатухающий и трудновоспламеняющийся ПВХ пластикат, в соответствии со стандартами DIN VDE 0482 часть 265-2-М EN 50265-2-1/IEC 60332-1 (а также DIN VDE 0472 часть 804 метод испытаний В);
Число жил: 2, 3, 4, 5;
Сечение жил мм2: 0,75; 1,0; 1,5; 2,5;
Номинальное напряжение U0/U 300/500 В
