К данной группе кабельной продукции относится гибкий кабель управления, необходимый для современных устройств, для обеспечения контроля над электрическими установками и прочим электрооборудованием.
Область применения
Гибкие кабели управления предназначены для цепей с номинальным переменным напряжением, не превышающим 1000 В при частоте до 1000 Гц или с постоянным напряжением не более 1000 В.
В современном мире необходимость управления растущим количеством функций оборудования и машин становится все более востребованной. Сделать этот процесс надежным и эффективным позволяют именно гибкие кабели управления. В настоящее время они используются практически повсеместно, а именно: в станкостроении, автомобилестроении, транспорте, вычислительной технике и пр.
Основной функцией кабельной продукции данного типа является беспрепятственная передача и распределение электроэнергии. По этой причине они производятся в соответствии с высокими требованиями к удобству их прокладки и эксплуатации. Высокая устойчивость к изгибам позволяет без труда разместить такой кабель в условиях с ограниченным свободным пространством. Они удобны и долговечны.
Особенности конструкции
В зависимости от марки и модификации, гибкие кабели управления оснащены изоляцией из резины или пластмассы. Оба материала обеспечивают токопроводящим жилам надежную защиту от внешних воздействий и устойчивость к нагреву. Благодаря этому, провод данного типа может использоваться не только в маломощных линиях, но и магистралях с высоким напряжением. Оболочка, защищающая провод, устойчива к воздействию окружающей среды и не теряет своих физических и технических характеристик в условиях повышенной влажности, при низких (до -40оС) и высоких (+70оС) температурах. Оболочка устойчива к плесени, коррозии, инею, большинству типам механических воздействий и пр. Благодаря широкому ассортименту продукция HELUKABEL выпускается также с оболочками из: ПЭ, ТРЕ-О, ПП, ТРЕ-Е, силикона, PUR, фтора, безгалогенных полимеров и пластмассы и пр. Эти кабели рассчитаны на эксплуатацию даже в самых тяжелых условиях.
Магазин «ПОВОДНИК» предлагает широкий спектр продукции компании HELUKABEL. Мы осуществляем продажу как в розницу, так и оптом. Доступные цены, быстрое оформление заявок, гарантия качества и многое другое сделало наш магазин одним из ведущих на рынке продажи кабельной продукции как зарубежного, так и отечественного производства.
Так же рекомендуем ознакомиться с другими нашими предложениями:
Компания "ПРОВОДНИК" реализует
КВВГнг-FRLS 5х1,
кабель КВВГ 4х1,
патч корд UTP кат 5e,
КВВГ 10х2,5, вся продукция в наличии.
№ п/п
Наименование
Техническое описание
1
JZ-500 с цифровой маркировкой жил, гибкий
Голые медные проводники, многопроволочные в соотв. DIN VDE 0295 кл.5, BS 6360 кл.5, а также IEC 60228 кл.5
- специальная изоляция жил на основе ПВХ-пластиката в соответствии с Z 7225 - жилы скрученывместе послойный повив
- цвет изоляции жил черный, с белыми цифрами, нанесенными в соответствии со стандартом DIN VDE 0293 (возможно также применение для изоляции жил ПВХ-пластиката синего или красного цвета)
- на жиле заземления изоляция желто-зеленой расцветки
- внешняя оболочка кабеля из специального ПВХ-пластиката серого цвета TM2
- маслостойкость в соответствии со стандартом DIN VDE 0281 раздел 1
- самозатухающий и трудновоспламеняющийся ПВХ пластикат, в соответствии со стандартами DIN VDE 0482 часть 265-2-1/ EN 50265-2-1/IEC 60332-1 (а также DIN VDE 0472 часть 804 метод испытаний В);
Число жил: 2-100;
Сечение жил, мм2: 0,5-185
Номинальное напряжение U0/U 300/500 B
2
JZ-600 гибкий, с цифровой маркировкой 0,6/1 кВ
Голые медные проводники, многопроволочные в соотв. DIN VDE 0295 кл. 5, BS 6360 кл. 5, а также IEC 60228 кл. 5
– специальная ПВХ изоляция жил TI2 в соответствии с DIN VDE 0281 раздел 1
– цифровая маркировка жил согласно DIN VDE 0293
– на жиле заземления изоляция зелено-желтой расцветки
– жилы скручены по длине с оптимальным шагом длины скрутки
– специальная разделительная фольга
– специальная внешняя оболочка из смеси TM2 в соответствии с DIN VDE 0281 раздел 1, черного цвета
– устойчив к маслам
– самозатухающий и трудновоспламеняющийся ПВХ пластикат, в соответствии со стандартами DIN VDE 0482 часть 265-2-1/EN 50265-2-1/IEC 60332-1 (а также DIN VDE 0472 часть 804 метод испытаний В);
Число жил: 2-100; Сечение жил, мм2: 0,5-1,5
Номинальное напряжение U0/U 0,6/1 кВ
3

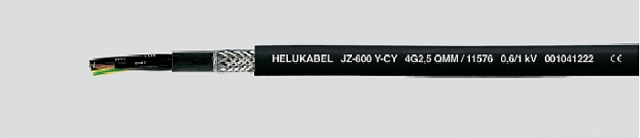

JZ-600-Y-CY EMC* - предпочтительный тип 0,6/1 кВ, гибкий, с цифровой маркировкой жил, медный экран
Голый медный провод, многопроволочный,по DIN 0295 (класс 5), BS 6360 (класс 5) IEC 60228 (класс 5)
– специальная изоляция жилы из ПВХ, TI2 по DIN 0281
– черные жилы с порядковой нумерацией белого цвета по DIN 0293
– защитный провод желто-зеленого цвета, наружный, от 3 жил
– жилы скручены в слои с оптимальным шагом
– экранированное внутреннее покрытие из ПВХ способно выдерживать более высокие механические нагрузки
– экранирующая оплетка из оцинкованных медных проводов, покрытие около 85%
– специальное внешнее покрытие из ПВХ черного цвета (RAL 9005), тип TM2 по DIN 0281 Союза немецких электротехников, часть 1
– высокая маслостойкость
– ПВХ не поддерживающий горения, самозатухающий, по DIN 0482, часть 265-2-1/EN 50265-2-1/IEC 60332-1 (соответствуетDIN 0472, часть 804, тип проверки B);
Число жил: 2-25; Сечение жил, мм2: 0,5-185 Номинальное напряжение U0/U 0,6/1 кВ
4
JB-500 гибкий, с цветной маркировкой
Голые медные проводники многопроволочные в соотв. DIN VDE 0295 кл. 5, BS 6360 кл. 5, а также IEC 60228 кл. 5
– специальная ПВХ изоляция жил в соответствии с Z 7225
– цветная кодировка изоляции согласно JB/OB цветных кодов и DIN VDE 0293
– на жиле заземления изоляция зелено-желтой расцветки
– жилы скручены по длине с оптимальным шагом длины скрутки
– специальная внешняя оболочка из смеси TM2 в соответствии с DIN VDE 0281 раздел 1, серого цвета (RAL 7001)
– устойчив к маслам
– самозатухающий и трудновоспламеняющийся ПВХ пластикат, в соответствии со стандартами DIN VDE 0482 часть 265-2-1/ EN 50265-2-1/IEC 60332-1 (а также DIN VDE 0472 часть 804 метод испытаний В);
Число жил: 2-50; Сечение жил, мм2: 0,5-1,5 Номинальное напряжение U0/U 300/500 В
5
SY-JZ с цифровой маркировкой жил, гибкий, со стальной оплеткой
Голые медные проводники многопроволочные в соотв. DIN VDE 0295 кл. 5, BS 6360 кл. 5, а также IEC 60228 кл. 5
– специальная изоляция жил на основе ПВХ-пластиката Z 7225
– жилыскручены вместе (послойный повив)
– цвет изоляции жил черный, с нанесенными белыми цифрами маркировки жил в соответствии с DIN VDE 0293
– предназначенная для заземления жила окрашена в желто-зеленый цвет и расположена во внешнем слое повива
– специальная внутренная оболочка из ПВХ-пластиката
– экранирующая оплетка из луженой стальной проволоки (по требованию заказчика возможно гальваническое покрытие)
– внешняя прозрачная оболочка из специального ПВХ-пластиката (допускается также оболочка серого цвета)
– маслостойкость
– самозатухающий и трудновоспламеняющийся ПВХ пластикат, в соответствии со стандартами DIN VDE 0482 часть 265-2-1/EN 50265-2-1/IEC 60332-1 (а также DIN VDE 0472 часть 804 метод испытаний В);
Число жил: 2-100; Сечение жил, мм2: 0,5-120 Номинальное напряжение U0/U 300/500 В
6
SY-JB гибкий, разноцветный, со стальной оплеткой
Голые медные проводники, многопроволочные соответствуют стандартам DIN VDE 0295 раздел 5, BS 6360 раздел 5 или IEC 60228 раздел 5
– Специальная ПВХ изоляция жил Z 7225
– Цветовая маркировка жил в соответствии с цветовым кодом JB/OB
– Защитный провод зелено-желтый снаружи, не менее 3 жил
– Жилы скручены по длине с оптимальным шагом длины скрутки
– Специальная внутренняя оболочка из ПВХ-пластиката
– Экранирующая оплетка из оцинкованной стальной проволоки
– Внешняя оболочка из специального ПВХ-пластиката,прозрачная (или серая)
– маслостойкость
– самозатухающий ПВХ пластикат, соответствует нормам DIN VDE 0482 часть 265-2-1/EN 50265-2-1/IEC 60332-1 (согласно DIN VDE 0472 часть 804 вид испытаний В), для серой внешней оболочки;
Число жил: 2-12;
Сечение жил, мм2: 0,5-150 Номинальное напряжение U0/U 300/500 В
7
JZ-602 Кабель управления, 90°С 600 В, имеющий сертификаты UL-CSA
Голые, медные тонкие проводники AWG диапазон: AWG 20 – AWG 2
– специальная ПВХ изоляция жил YI7 в соответствии с DIN VDE 0207 раздел 4 и согласно класса 43 UL Standard 1581
– цвет изоляции жил черный, с белыми цифрами
– на жиле заземления изоляция зелено-желтой расцветки
– жилы скручены подлине с оптимальным шагом длины скрутки
– специальная внешняя оболочка из ПВХ YM5 в соответствии с DIN VDE 0207 раздел 5 и согласно кл. 43 UL Standard 1581, серого цвета (RAL 7001)
– самозатухающий и трудновоспламеняющийся ПВХ пластикат, в соответствии со стандартами DIN VDE 0482 часть 265-2-1/ EN 50265-2-1/IEC 60332-1 (а также DIN VDE 0472 часть 804 метод испытаний В);
Число жил: 2-41; Сечение жил, мм2: 0,5-120 Номинальное напряжение согласно UL + CSA 600 В
8
JZ-602-CY ЕМС-совместимый экранированный кабель управления, 90°C 600 В, имеющий сертификаты UL-CSA
Голые медные тонкие проводники AWG диапазон AWG 20–AWG 2
– специальная ПВХ изоляция жил YI7, в соответствии с DIN VDE 0207 часть 4 и согласно класса 43 UL Standard 1581
– цвет изоляции жил черный, с белыми цифрами
– на жиле заземления изоляция зелено-желтой расцветки
– жилы скручены по длине с оптимальным шагом длины скрутки
– специальная внешняя оболочка изПВХ YM5, в соответствии с DIN VDE 0207 часть 5 и согласно класса 43 UL Standard 1581, серого цвета (RAL 7001)
– самозатухающий и трудновоспламеняющийся ПВХ пластикат, в соответствии со стандартами DIN VDE 0482 часть 265-2-1/EN 50265-2-1/IEC 60332-1 (а также DIN VDE 0472 часть 804 метод испытаний В);
Число жил: 2-41; Сечение жил, мм2: 0,5-120 Номинальное напряжение согласно UL + CSA 600 В
9
JZ-603 Кабель управления, соответствующий трем стандартам
Голые медные проводники соответствуют стандартам DIN VDE 0295 раздел 5, BS 6360 раздел 5 или IEC 60228 раздел 5
– ПВХ изоляция жил, TI1 в соответствии с DIN VDE 0281 часть 1, HD 21.1S2 и класс 43 согласно стандарту UL 1581
– Жилы черные, промаркированные белыми цифрами в соответствии с DIN VDE0293
– Защитный провод зелено -желтый снаружи
– Жилы скручены по длине с оптимальным шагом длины скрутки
– Специальная внешняя оболочка из ПВХ-пластиката, TM5 согласно DIN VDE 0281 часть 1 или HD 21.1.S2 и класс 43 в соответствии со стандартом UL 1581 цвет оболочки серый (RAL 7001)
– ПВХ не воспламеняется, соответствует нормам DIN VDE 0482 часть 265-2-1/EN 50265-2-1/IEC 60332-1 (согласно DIN VDE0472 часть 804 видиспыта ний В),UL-VW 1;
Число жил: 2-61;
Сечение жил, мм2: 0,5-2,5 Номинальное напряжение U0/U = 300/500 В (HAR) U = 600 В (UL+CSA);
Оформить заявку
