Главная / Каталог / Кабели силовые / Кабели силовые с бумажной изоляцией

Кабели силовые с бумажной изоляцией

Описание


Кабели силовые с бумажной пропиткой являются типом кабелей с одно- или многопроволочной токопроводящей жилой из алюминия или меди. Они оснащаются изоляцией из бумаги, пропитанной химическими веществами, повышающими их технические характеристики.

Конструктивные особенности


Силовые кабели данного типа предлагаются в виде кабелей с трех- или четырехжильными жилами из алюминия или меди секторного типа, с сечением до 240 мм2. Алюминиевые жилы изготавливаются как монолитные, так и многопроволочные, одножильные и предлагаются в широком диапазоне допустимых сечений. Также осуществляется производство кабелей с уплотненными многопроволочными жилами (от 70 мм2). Медные кабели в большинстве случаев изготавливаются по многопроволочной системе, но в сегменте сечений 6-50 мм2 нередко предлагаются силовые кабели с бумажной изоляцией.

Благодаря особым техническим характеристикам (таким, как токопроводимость, плотность, вес и пр.) для монтажа трасс часто используются алюминиевые кабели, которые при меньшем весе (в два раза) обеспечивает идентичное меди электрическое сопротивление. Нужно учитывать, что этот металл имеет ряд недостатков (низкий предел ковкости, появление оксидной пленки, низки порог предельной рабочей температуры и пр.), что заставляет приобретать для мощных линий электропередач дорогие медные проводники.

При выборе одно- или многопроволочного типа жил, стоит учитывать, что производство первого на 6-10 % дешевле, но он обладает плохой гибкостью, что нередко усложняет укладку, особенно на трудных участках трассы.

Область применения


Сегодня в отечественном строительстве все больше электрических трасс производится из силовых кабелей с изоляцией из сшитого полиэтилена, но, несмотря на это, более 98 % кабелей, активно эксплуатирующихся на магистралях с напряжением от 1-го до 10-ти кВт, составляют именно кабели с бумажной изоляцией. К тому же стоит учесть тот факт, что практически всегда при проведении ремонтно-восстановительных работ применяется именно кабели с БП.

Кабели устойчивы к механическому и многим химическим воздействиям. Они могут использоваться в сетях различного назначения и могут эксплуатироваться в большом диапазоне температур окружающей среды (-50ОС до +50оС), а также предусматривают подземную прокладку.

В настоящее время силовые кабели с бумажной изоляцией применяются для обеспечения питания в стационарных установках различного назначениях.

Выбор


Компания «ПРОВОДНИК» предлагает выгодную цену большой выбор кабелей с бумажной изоляцией.
ААГ, ААБЛ, ААБЛГ, ААБЛГЭ-110, ААБЛЭ-110, ААБНЛГ, ААБ2Л, ААБ2ЛШВ, ААБ2ЛШП, ААБВ, ААБВГ, ААПЛ, ААП2Л, ААП2ЛШВ, ААПЛГ, ААШВ,  ААШВЭ-110, ААШНГ, ААШП, АСБ, АСБ2Л, АСБ2ЛГ, АСБ2ЛШВ, АСБВНГ-LS, АСБГ, АСБГЭ-110, АСБЛ, АСБЛШВ, АСБНЛШНГ, АСБШВ, АСБЭ-110, АСГ, АСКЛ, АСП,  АСПГ, АСШВ - силовой кабель, с алюминиевыми или медными токопроводящими жилами с бумажной изоляцией, пропитанной вязким или нестекающим составом, с алюминиевой оболочкой, с защитными покровами или без них, предназначены для передачи и распределения электроэнергии в стационарных установках в электрических сетях на напряжение до 35 кВ переменного тока частотой 50 Гц или в электрических сетях постоянного тока при температуре окружающей среды от -50 до +50 °С.
№ п/п Наименование Техническое описание Изображение

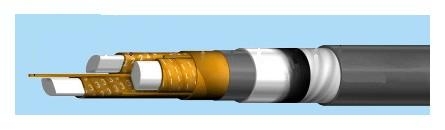

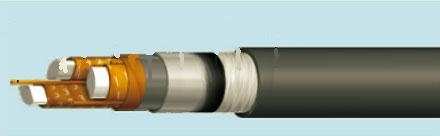

1 ААГ Без защитного покрова, для эксплуатации в сухих помещениях;
Сечение токопроводящих жил, мм2 :
6,0; 10,0; 16,0; 25,0; 35,0; 50,0; 70,0; 95,0; 120,0; 150,0; 185,0; 240,0; 300,0; 400,0; 800,0;
Число токопроводящих жил: 1; 3; 4;
Рабочее напряжение, кВ:1, 6, 10, 20, 35		 ААГ

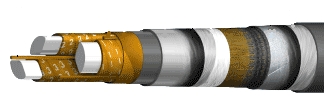

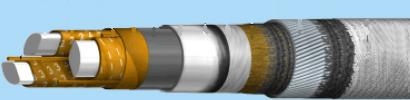

2 ААБЛ Подушка под броню (битум, пленка ПВХ, ленка ПЭТ-Э, крепированная бумага, стеклопряжка), броня (стальная лента), наружный защитный покров  битум, стеклопряжа, мел, для эксплуатации в земле (траншеях) с низкой и средней коррозионной активностью с отсутствием блуждающих токов, если кабели не подвергаются растягивающим усилиям;
Сечение токопроводящих жил, мм2 :
6,0; 10,0; 16,0; 25,0; 35,0; 50,0; 70,0; 95,0; 120,0; 150,0; 185,0; 240,0; 300,0; 400,0; 800,0;
Число токопроводящих жил:
1; 3; 4;
Рабочее напряжение, кВ: 1, 6, 10		 ААБЛ

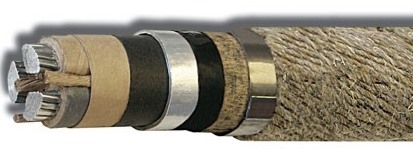

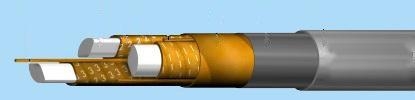

3 ААБЛГ Подушка под броню (битум, пленка ПВХ, ленка ПЭТ-Э, крепированная бумага, стеклопряжка), алюминиевая оболочка; броня (стальная лента), не распространяют горение при одиночной прокладке, для эксплуатации на открытом воздухе, в сухих помещениях, в сырых, частично затапливаемых;
Сечение токопроводящих жил, мм2 :
25,0; 35,0; 50,0; 70,0; 95,0; 120,0; 150,0; 185,0; 240,0; 300,0; 400,0; 625,0; 800,0;
Число токопроводящих жил:
1; 3; 4;
Рабочее напряжение, кВ: 1, 6, 10		 ААБЛГ

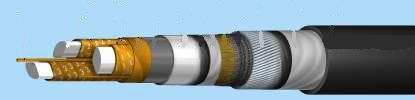

4 ААБЛГЭ-110 Алюминиевая однопроволочная токопроводящая жила сечением 50 мм2, подушка из битума, пленки ПВХ и крепированной бумаги, броня из стальных лент;
Сечение токопроводящих жил, мм2: 50,0;
Число токопроводящих жил: 1;
Рабочее напряжение, кВ: 110



 ААБЛГЭ-110

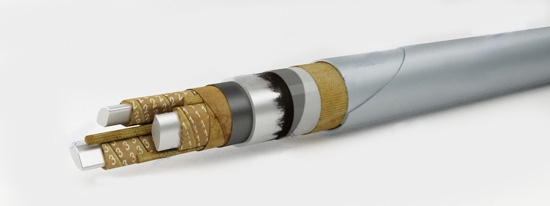

5 ААБЛЭ-110 Алюминиевая однопроволочная токопроводящая жила сечением 50 мм2,  броня из стальных лент, наружный покров из стеклянной пряжи и мела;
Сечение токопроводящих жил, мм2: 50,0;
Число токопроводящих жил: 1;
Рабочее напряжение, кВ: 110		 ААБЛЭ-110

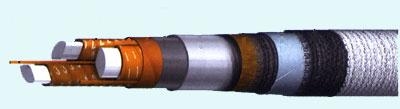

6 ААБНЛГ Подушка из битума, пленок ПЭТ и ПВХ,  стеклянной пряжи из штапелированного волокна, броня (стальная лента), не распространяет горение при прокладке в пучках;
Сечение токопроводящих жил, мм2 :
6,0; 10,0; 16,0; 25,0; 35,0; 50,0; 70,0; 95,0; 120,0; 150,0; 185,0; 240,0; 300,0; 400,0; 500,0; 625,0; 800,0
Число токопроводящих жил: 3; 4;
Рабочее напряжение, кВ:1, 6, 10		 ААБНЛГ

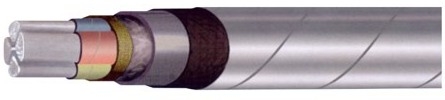

7 ААБ2Л Броня 2 стальные ленты, наружный покров из стеклянной или кабельной пряжи, для эксплуатации в земле (траншеях) с низкой и средней коррозионной активностью с наличием блуждающих токов, и со средней и высокой коррозионной активностью с отсутствием блуждающих токов;
Сечение токопроводящих жил, мм2 :
1,5; 6,0; 10,0; 16,0; 25,0; 35,0; 50,0; 70,0; 95,0; 120,0; 150,0; 185,0; 240,0; 300,0; 400,0; 500,0; 625,0; 800,0
Число токопроводящих жил: 1; 3; 4;
Рабочее напряжение, кВ:1, 6, 10		 ААБ2Л

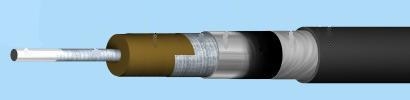

8 ААБ2ЛШВ Подслой из битума и ПЭТ пленки,
наружный покров ПВХ пластиката, для эксплуатации на открытом воздухе, в сырых помещениях;
Сечение токопроводящих жил, мм2 :
6,0; 10,0; 16,0; 25,0; 35,0; 50,0; 70,0; 95,0; 120,0; 150,0; 185,0; 240,0; 300,0; 400,0; 500,0; 625,0; 800,0
Число токопроводящих жил: 1; 3; 4;
Рабочее напряжение, кВ:1, 6, 10		 ААБ2ЛШВ
9 ААБ2ЛШП Наружный покров из полиэтилена высокого давления, для эксплуатации в земле (траншеях) с высокой коррозионной активностью с отсутствием блуждающих токов;
Сечение токопроводящих жил, мм2 :
6,0; 10,0; 16,0; 25,0; 35,0; 50,0; 70,0; 95,0; 120,0; 150,0; 185,0; 240,0; 300,0; 400,0; 500,0; 625,0; 800,0
Число токопроводящих жил: 1; 3; 4;
Рабочее напряжение, кВ:1, 6, 10		 ААБ2ЛШП
10 ААБВ Подушка из выпрессованного ПВХ пластиката, наружный покров из стеклянной или кабельной пряжи и покрытие предохраняющее кабель от слипания, для эксплуатации в земле (траншеях) со средней и высокой коррозионной активностью с наличием блуждающих токов;
Сечение токопроводящих жил, мм2 :
6,0; 10,0; 16,0; 25,0; 35,0; 50,0; 70,0; 95,0; 120,0; 150,0; 185,0; 240,0; 300,0; 400,0; 500,0; 625,0; 800,0
Число токопроводящих жил: 1; 3; 4;
Рабочее напряжение, кВ: 6, 10		 ААБВ
11 ААБВГ Подушка из выпрессованного ПВХ пластиката, броня из стальных  или стальных оцинкованных лент, не распространяет горение при одиночной прокладке;
Сечение токопроводящих жил, мм2 :
6,0; 10,0; 16,0; 25,0; 35,0; 50,0; 70,0; 95,0; 120,0; 150,0; 185,0; 240,0; 300,0; 400,0; 500,0; 625,0; 800,0
Число токопроводящих жил: 1; 3; 4;
Рабочее напряжение, кВ:6, 10		 ААБВГ

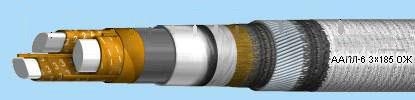

12 ААПЛ Броня из стальных круглых оцинкованных проволок, наружный покров из кабельной пряжи и мела, предназначены для эксплуатации при значительном растягивающем усилии;
Сечение токопроводящих жил, мм2 :
6,0; 10,0; 16,0; 25,0; 35,0; 50,0; 70,0; 95,0; 120,0; 150,0; 185,0; 240,0; 300,0; 400,0; 500,0; 625,0; 800,0
Число токопроводящих жил: 1; 3; 4;
Рабочее напряжение, кВ:1, 6, 10		 ААПЛ
13 ААП2ЛШВ Подслой из битума и ПЭТ пленки, наружный покров из ПВХ пластиката, для эксплуатации в земле (траншеях) с высокой коррозионной активностью с наличием блуждающих токов, для эксплуатации при значительном растягивающем усилии;
Сечение токопроводящих жил, мм2 :
6,0; 10,0; 16,0; 25,0; 35,0; 50,0; 70,0; 95,0; 120,0; 150,0; 185,0; 240,0; 300,0; 400,0; 500,0; 625,0; 800,0
Число токопроводящих жил: 1; 3; 4;
Рабочее напряжение, кВ:1, 6, 10		 ААП2ЛШВ
14 ААПЛГ Алюминиевая оболочка, подушка из битума, пленки ПВХ, крепированой бумаги и кабельной пряжи, броня из стальных круглых оцинкованных проволок, без наружного покрова, кабели не распространяют горение при одиночной прокладке;
Сечение токопроводящих жил, мм2 :
25,0; 35,0; 50,0; 70,0; 95,0; 120,0; 150,0; 185,0; 240,0;
Число токопроводящих жил: 1; 3; 4;
Рабочее напряжение, кВ:1, 6, 10		 ААПЛГ
15 ААШВ Подслой из битума и ПЭТ пленки, наружный покров из ПВХ пластиката, кабели не распространяют горение при одиночной прокладке;
Сечение токопроводящих жил, мм2:
6,0; 10,0; 16,0; 25,0; 35,0; 50,0; 70,0; 95,0; 120,0; 150,0; 185,0; 240,0; 300,0; 400,0; 500,0; 625,0; 800,0
Число токопроводящих жил: 1; 3; 4;
Рабочее напряжение, кВ: 1, 6, 10, 20, 35		 ААШВ
16 ААШВЭ-110 Алюминиевая однопроволочная токопроводящая жила сечением 50 мм2, подслой из битума и ПЭТ пленки, оболочка из ПВХ пластиката, предназначен для передачи электрической энергии к электрофильтрам при выпрямленном напряжении 110 кВ;
Сечение токопроводящих жил, мм2 :
50,0;
Число токопроводящих жил: 1;
Рабочее напряжение, кВ: 110		 ААШВЭ-110
17 ААШНГ Подслой из битума и пленки ПЭТ, наружный покров из ПВХ пластиката пониженной горючести, для эксплуатации в земле (траншеях) с низкой и средней коррозионной активностью с наличием или отсутствием блуждающих токов, а также в сырых помещениях;
Сечение токопроводящих жил, мм2 :
6,0; 10,0; 16,0; 25,0; 35,0; 50,0; 70,0; 95,0; 120,0; 150,0; 185,0; 240,0; 300,0; 400,0; 500,0; 625,0; 800,0;
Число токопроводящих жил: 1; 3; 4;
Рабочее напряжение, кВ: 1, 6, 10, 20, 35		 ААШНГ
18 ААШП Подслой из битума и пленки ПЭТ;
наружный покров из полиэтилена высокого давления, для эксплуатации в земле (траншеях) с низкой, средней и высокой коррозионной активностью с наличием или отсутствием блуждающих токов, если в процессе эксплуатации кабели не подвергаются растягивающим усилиям;
Сечение токопроводящих жил, мм2 :
6,0; 10,0; 16,0; 25,0; 35,0; 50,0; 70,0; 95,0; 120,0; 150,0; 185,0; 240,0; 300,0; 400,0; 500,0; 625,0; 800,0;
Число токопроводящих жил: 1; 3; 4;
Рабочее напряжение, кВ: 1, 6, 10, 20, 35		 ААШП
19 АСБ Алюминиевые токопроводящие жилы  свинцовая оболочка, броня из стальных лент, наружный покров из волокнистых материалов;
Сечение токопроводящих жил, мм2 :
6,0; 10,0; 16,0; 25,0; 35,0; 50,0; 70,0; 95,0; 120,0; 150,0; 185,0; 240,0; 300,0; 400,0; 500,0; 625,0; 800,0;
Число токопроводящих жил: 1, 3, 4;
Рабочее напряжение, кВ: 1, 6, 10		 АСБ
20 АСБ2Л Свинцовая оболочка, броня из 2 стальных лент;
Сечение токопроводящих жил, мм2 :
6,0; 10,0; 16,0; 25,0; 35,0; 50,0; 70,0; 95,0; 120,0; 150,0; 185,0; 240,0; 300,0; 400,0; 500,0; 625,0; 800,0;
Число токопроводящих жил: 1, 3, 4;
Рабочее напряжение, кВ: 1, 6, 10		 АСБ2Л
21 АСБ2ЛГ Свинцовая оболочка, броня из 2 стальных лент, не распространяет горение при одиночной прокладке;
Сечение токопроводящих жил, мм2 :
6,0; 10,0; 16,0; 25,0; 35,0; 50,0; 70,0; 95,0; 120,0; 150,0; 185,0; 240,0; 300,0; 400,0; 500,0; 625,0; 800,0;
Число токопроводящих жил: 1, 3, 4;
Рабочее напряжение, кВ: 1, 6, 10		 АСБ2ЛГ
22 АСБ2ЛШВ Свинцовая оболочка, броня из 2 стальных лент, подслой из битума и ПЭТ пленки, наружный покров из ПВХ пластиката;
Сечение токопроводящих жил, мм2 :
6,0; 10,0; 16,0; 25,0; 35,0; 50,0; 70,0; 95,0; 120,0; 150,0; 185,0; 240,0; 300,0; 400,0; 500,0; 625,0; 800,0;
Число токопроводящих жил: 1, 3, 4;
Рабочее напряжение, кВ: 1, 6, 10		 АСБ2ЛШВ
23 АСБВНГ-LS Свинцовая оболочка, подслой из битума и ПЭТ пленки, внутренняя оболочка из ПВХ композиции пониженной пожароопасности, броня из стальных оцинкованных лент, наружная оболочка из ПВХ композиции  пониженной пожароопасности;
Сечение токопроводящих жил, мм2 :
6,0; 10,0; 16,0; 25,0; 35,0; 50,0; 70,0; 95,0; 120,0; 150,0; 185,0; 240,0; 300,0; 400,0; 500,0; 625,0; 800,0;
Число токопроводящих жил:  1, 3, 4;
Рабочее напряжение, кВ: 1, 6, 10		 АСБВНГ-LS
24 АСБГ Свинцовая оболочка, подушка из битума и крепированной бумаги, броня из стальных лент, без наружной оболочки, не распространяет горение при одиночной прокладке;
Сечение токопроводящих жил, мм2 :
6,0; 10,0; 16,0; 25,0; 35,0; 50,0; 70,0; 95,0; 120,0; 150,0; 185,0; 240,0; 300,0; 400,0; 500,0; 625,0; 800,0;
Число токопроводящих жил: 1, 3, 4;
Рабочее напряжение, кВ: 1, 6, 10		 АСБГ
25 АСБГЭ-110 Алюминиевая однопроволочная токопроводящая жила сечением 50 мм2, экран из кашированной фольги, свинцовая оболочка, подушка из битума и крепированной бумаги, броня из стальных лент;
Сечение токопроводящих жил, мм2 :
50,0;
Число токопроводящих жил: 1;
Рабочее напряжение, кВ: 110		 АСБГЭ-110
26 АСБЛ Свинцовая оболочка, подушка из битума, пленки ПВХ и крепированной бумаги, броня из стальных лент, наружный покров из волокнистых материалов;
Сечение токопроводящих жил, мм2 :
6,0; 10,0; 16,0; 25,0; 35,0; 50,0; 70,0; 95,0; 120,0; 150,0; 185,0; 240,0; 300,0; 400,0; 500,0; 625,0; 800,0;;
Число токопроводящих жил: 1, 3, 4;
Рабочее напряжение, кВ:  1, 6, 10		 АСБЛ
27 АСБЛШВ Свинцовая оболочка, подушка из битума, пленки ПВХ и крепированной бумаги, броня из стальных лент, подслой из битума и ПЭТ пленки, наружный покров из ПВХ пластиката, не распространяют горение при одиночной прокладке;
Сечение токопроводящих жил, мм2 :
6,0; 10,0; 16,0; 25,0; 35,0; 50,0; 70,0; 95,0; 120,0; 150,0; 185,0; 240,0; 300,0; 400,0; 500,0; 625,0; 800,0;
Число токопроводящих жил: 1, 3, 4;
Рабочее напряжение, кВ:  1, 6, 10		 АСБЛШВ
28 АСБНЛШНГ Свинцовая оболочка, подушка из битума, пленки ПВХ и крепированной бумаги, броня из стальных лент, подслой из битума и ПЭТ пленки, наружный покров из ПВХ пластиката, не распространяет горение при прокладке в пучках;
Сечение токопроводящих жил, мм2 :
6,0; 10,0; 16,0; 25,0; 35,0; 50,0; 70,0; 95,0; 120,0; 150,0; 185,0; 240,0; 300,0; 400,0; 500,0; 625,0; 800,0;
Число токопроводящих жил: 3;
Рабочее напряжение, кВ: 6, 10		 АСБНЛШНГ
29 АСБШВ Свинцовая оболочка, подушка из битума и крепированной бумаги, броня из стальных лент, подслой из битума и ПЭТ пленки, наружный покров из ПВХ пластиката, не распространяют горение при одиночной прокладке;
Сечение токопроводящих жил, мм2 :
6,0; 10,0; 16,0; 25,0; 35,0; 50,0; 70,0; 95,0; 120,0; 150,0; 185,0; 240,0; 300,0; 400,0; 500,0; 625,0; 800,0;
Число токопроводящих жил: 3;
Рабочее напряжение, кВ: 1, 6, 10		 АСБШВ
30 АСБЭ-110 Экран из кашированной фольги, свинцовая оболочка подушка из битума и крепированной бумаги, броня из стальных лент, наружный покров из стеклянной пряжи и мела;
Сечение токопроводящих жил, мм2 :
50,0;
Число токопроводящих жил: 1;
Рабочее напряжение, кВ: 110		 АСБЭ-110
31 АСГ Оболочка из свинцового сплава, покрытая вазелином;
Сечение токопроводящих жил, мм2 :
6,0; 10,0; 16,0; 25,0; 35,0; 50,0; 70,0; 95,0; 120,0; 150,0; 185,0; 240,0; 300,0; 400,0; 500,0; 625,0; 800,0;
Число токопроводящих жил: 1, 3, 4;
Рабочее напряжение, кВ: 1, 6, 10, 20, 35		 АСГ
32 АСКЛ Свинцовая оболочка, подушка из битума, пленки ПВХ, крепированой бумаги и кабельной пряжи, броня из стальных оцинкованных проволок, наружный покров из волокнистых материалов, для прокладки в воде при значительных растягивающих усилиях
Сечение токопроводящих жил, мм2 :
6,0; 10,0; 16,0; 25,0; 35,0; 50,0; 70,0; 95,0; 120,0; 150,0; 185,0; 240,0; 300,0; 400,0; 500,0; 625,0; 800,0;
Число токопроводящих жил: 1, 3, 4;
Рабочее напряжение, кВ: 1, 6, 10		 АСКЛ
33 АСП Свинцовая оболочка, подушка из битума, пленки ПВХ, крепированой бумаги и кабельной пряжи, броня из стальных оцинкованных проволок, наружный, наружный покров из кабельной пряжи и мела;
Сечение токопроводящих жил, мм2 :
6,0; 10,0; 16,0; 25,0; 35,0; 50,0; 70,0; 95,0; 120,0; 150,0; 185,0; 240,0; 300,0; 400,0; 500,0; 625,0; 800,0;
Число токопроводящих жил: 3;
Рабочее напряжение, кВ: 1, 6, 10		 АСП
34 АСПГ Свинцовая оболочка, подушка из битума, крепированной бумаги и кабельной пряжи, броня из стальных оцинкованных проволок, без наружного покрова;
Сечение токопроводящих жил, мм2 :
6,0; 10,0; 16,0; 25,0; 35,0; 50,0; 70,0; 95,0; 120,0; 150,0; 185,0; 240,0; 300,0; 400,0; 500,0; 625,0; 800,0;
Число токопроводящих жил: 1, 3, 4;
Рабочее напряжение, кВ: 1, 6, 10		 АСПГ
35 АСШВ Свинцовая оболочка, подслой из битума и ПЭТ пленки, наружный покров из ПВХ пластиката;
Сечение токопроводящих жил, мм2 :
6,0; 10,0; 16,0; 25,0; 35,0; 50,0; 70,0; 95,0; 120,0; 150,0; 185,0; 240,0; 300,0; 400,0; 500,0; 625,0; 800,0;
Число токопроводящих жил: 1, 3, 4;
Рабочее напряжение, кВ: 1, 6, 10		 АСШВ
