Описание


Это один из наиболее востребованных типов проводниковой продукции, предоставляющей широкие возможности при организации подачи электроэнергии на стационарные и движущиеся объекты.

Конструктивные особенности


Кабели состоят из медных либо алюминиевых жил большого диапазона сечений. Жилы могут быть как однопроводного, так и многопроводного типа, предоставляя большой выбор необходимого типа проводки.

Кабели категории «до 1 кВ» предназначены для использования в сетях с постоянным напряжением 1000 В или переменным 600 В, 660 В до 400 Гц. Именно такого типа проводники прокладываются для электроснабжения горнодобывающего и промышленного инструмента, экскаваторов, строительных и промышленных кранов, поездов, а также для подачи энергии на промышленные либо жилые объекты.

Выбор кабеля напрямую зависит от условий и требований линии электропередач. От них зависит и сам металл, из которого производятся жилы, и их сечение. Для прокладки трасс преимущественно приобретается медный провод. В отличие от алюминия он более устойчив к повреждениям и предусматривает эксплуатацию в большом диапазоне температур, к тому же немалый ряд оборудования рассчитан исключительно для работы с металлом, обладающим высокой токопроводимостью.

Медь – ковкий металл, что существенно облегчает процесс прокладки кабеля в сложных условиях и удешевляет стоимость монтажа линии электропередач.

Защита жил кабелей производится из современных материалов, таких как ПВХ, пластик (сшитый), резина (для энергоснабжения подвижных конструкций), пропитанная бумага. Они предусматривают эксплуатацию трасс в сложных условиях и обеспечивают увеличение срока их службы. Синтетический материал устойчив к щелочам, кислотам и многим другим химическим средствам. Он не теряет своих технических свойств в критических температурах и препятствует возгоранию и горению при одиночной прокладке.

Для прокладки трасс в среде, где кабель подвергается частым механическим воздействиям, приобретаются модели, в которых жилы и оболочка оснащены дополнительной броней из стали. Это обеспечивает кабелям защиту от всех типов повреждений, кроме растяжения. Именно по этой причине проводники такого типа применяются для подключения стационарных объектов.

Область применения


Кабели предназначены для работы с сетями под напряжением 1000 кВ и более.

Выбор


Компания «ПРОВОДНИК» рада предложить широкий спектр товаров по приемлемым ценам.
№ п/п Наименование Техническое описание Изображение

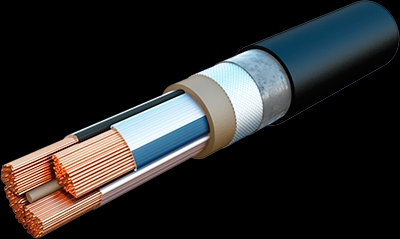

1 АПвБбШв, АПвБбШвнг(А)-LS, АПвБбШнг(В)

1. Токопроводящая жила - алюминиевая, однопроволочная или многопроволочная, круглой или секторной формы, 1 или 2 класса по ГОСТ 22483. 2. Изоляция - из силанольносшитого полиэтилена. 3. Скрутка - изолированные жилы кабелей скручены в сердечник вокруг жгута из ПВХ пластиката или невулканизированной резины в кабелях марки ПвБбШв, из ПВХ пластиката пониженной пожароопасности в кабелях марки ПвБбШвнг(А) -LS, из ПВХ пластиката пониженной горючести в кабелях марки ПвБбШнг(В). 4. Поясная изоляция - накладывается поверх скрученных жил из ПВХ пластиката в кабелях марки ПвБбШв, из ПВХ пластиката пониженной пожароопасности в кабелях марки ПвБбШвнг(А)-LS, из ПВХ пластиката пониженной горючести в кабелях марки ПвБбШнг(В) с заполнением промежутков между жилами. В кабелях марки ПвБбШв допускается наложение двухслойной поясной изоляции: внутренний слой - из невулканизированной резиновой смеси, а наружный - из ПВХ пластиката. 5. Обмотка - накладывается поверх поясной изоляции в кабелях марки ПвБбШвнг(А)-LS из стеклоленты или из стеклослюдосодержащей ленты с перекрытием. 6. Защитный покров - типа БШв: - броня из двух стальных оцинкованных лент, наложенных так, чтобы верхняя лента перекрывала зазоры между витками нижней ленты; - защитный шланг выпрессованный из ПВХ пластиката, в кабелях марки ПвБбШвнг(А)-LS из ПВХ пластиката пониженной пожароопасности, из ПВХ пластиката пониженной горючести в кабелях марки ПвБбШнг(В);

Число жил: 4, 5;

Сечение токопроводящих жил: 10,0; 16,0; 25,0; 35,0; 50,0; 70,0; 95,0; 120,0; 150,0; 185,0; 240,0;

Номинальное переменное напряжение: 1кВ частоты 50 Гц

АПвБбШв, АПвБбШвнг(А)-LS, АПвБбШнг(В)

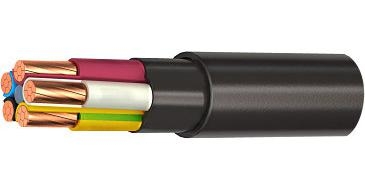

2 АПвБбШп, АПвзБбШп, АПвБбШп(г)

1. Токопроводящая жила - алюминиевая, однопроволочная или многопроволочная, круглой или секторной формы, 1 или 2 класса по ГОСТ 22483. 2. Изоляция - из силанольносшитого полиэтилена. 3. Скрутка - изолированные жилы кабелей скручены; кабели выполняются четырехжильными и имеют все жилы одинакового сечения или одну жилу меньшего сечения (нулевую). В кабелях марки ПвзБбШп в центре скрученного сердечника находится заполнитель из материала препятствующего распространению влаги внутрь сердечника, не снижающий способности кабеля к изгибу. 4. Внутренняя оболочка - накладывается поверх скрученных жил из мелонаполненной невулканизированной резиновой смеси или из другого равноценного материала с заполнением промежутков между жилами и препятствующая распространению влаги. 5. Поясная изоляция - выпрессована из полиэтилена. 6. Защитный покров - типа БбШп: - броня из двух стальных лент, наложенных так, чтобы верхняя лента перекрывала зазоры между витками нижней ленты; - защитный шланг выпрессованный из полиэтилена Индекс "г" в обозначении марок кабелей ПвБШп(г) означает наличие в конструкции герметизирующих элементов;

Число жил: 4, 5;

Сечение токопроводящих жил: 4,0; 6,0; 10,0; 16,0; 25,0; 35,0; 50,0; 70,0; 95,0; 120,0; 150,0; 185,0; 240,0;

Номинальное переменное напряжение: 1кВ частоты 50 Гц

АПвБбШп, АПвзБбШп, АПвБбШп(г)

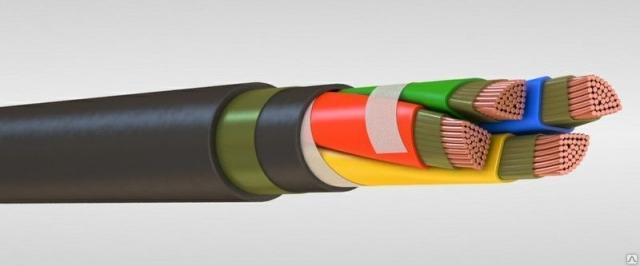

3 АПвВГ, АПвВГнг(В), АПвВГ(А)-LS

1. Токопроводящая жила - алюминиевая, однопроволочная или многопроволочная, круглой или секторной формы, 1 или 2 класса по ГОСТ 22483. 2. Изоляция - из силанольносшитого полиэтилена. 3. Скрутка - изолированные жилы кабелей скручены в сердечник вокруг жгута из ПВХ пластиката или невулканизированной резины в кабелях марки АПвВГ, из ПВХ пластиката пониженной пожароопасности в кабелях марки АПвВнг(А)-LS, из ПВХ пластиката пониженной горючести в кабелях марки АПвВГнг(В). Кабели выполняются четырех- и пятижильными и имеют все жилы одинакового сечения или одну жилу меньшего сечения (нулевую или заземления) в четырехжильных кабелях. 4. Поясная изоляция - накладывается поверх скрученных жил из мелонаполненной невулканизированной резиновой смеси или из ПВХ пластиката в кабелях марки АПвВГ, из ПВХ пластиката пониженной пожароопасности в кабелях марки АПвВнг(А)-LS, из ПВХ пластиката пониженной горючести в кабелях марки АПвВГнг(В), с заполнением промежутков между жилами. 5. Обмотка - накладывается поверх поясной изоляции в кабелях марки АПвВнг(А)-LS, АпвВГнг(В) из стеклоленты или из стеклослюдосодержащей ленты с перекрытием. 6. Оболочка - из ПВХ пластиката. В кабелях марки АПвВнг(А)-LS из ПВХ пластиката пониженной пожароопасности, из ПВХ пластиката пониженной горючести в кабелях марки АПвВГнг(В);

Число жил: 2, 3, 4, 5;

Сечение токопроводящих жил: 4,0; 6,0; 10,0; 16,0; 25,0; 35,0; 50,0; 70,0; 95,0; 120,0; 150,0; 185,0; 240,0;

Номинальное переменное напряжение: 1кВ частоты 50 Гц

АПвВГ, АПвВГнг(В), АПвВГ(А)-LS

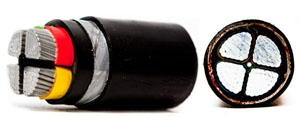

4 АПвВГЭ, АПвВГЭнг(В), АПвВГЭнг(А)-LS

1.Токопроводящая жила – алюминиевая 2.Изоляция – для марок АВВГЭ, АВВГЭнг из поливинилхлоридного пластиката, для кабелей марок АВВГЭнг-LS из половинилхлоридного пластиката пониженной пожароопасности,для кабелей марок АПвВГЭ,АПвВГЭнг(В), АПвВГЭнг(А)-LS – из сшитого полиэтилена. Многожильные кабели трех и четырехжильные кабели скручены в сердечник вокруг жгута, экструдированного из поливинилхлоридного пластиката, или ПВХ пластиката пониженной горючести, или поливинилхлоридной композиций пониженной пожароопасности, или невулканизированной резины. 3.Поясная изоляция - с заполнением для АПвВГЭ из поливинилхлоридного пластиката; для АПвВГЭнг(В) – из поливинилхлоридного пластиката пониженной горючести, для кабелей марок, в кабелях марок АПвВГЭнг(А)-LS - из поливинилхлоридной композиции пониженной пожароопасности Одножильные кабели: - поверх изолированной жилы одножильных кабелей всех марок наложена экструдированная поясная изоляция толщиной не менее 1,5 мм, поверх которой наложен слой обмоткой не менее 0,2 мм из лент электропроводящей кабельной бумаги или электропроводящей полимерной ленты 4.Экран – из медных проволок и спирально наложенной медной ленты. 5.Разделительный слой - для АПвВГЭ из крепированной или кабельной бумаги, или прорезиненной ткани или пластмассовой ленты, для кабелей марок АПвВГЭнг(В), АПвВГЭнг(А)-LS – из ленты электроизоляционной стеклянной или из стеклослюдосодержащей ленты. В кабелях с индексом «г» допускается наложение разделительного слоя из водоблокирующей ленты. 6.Оболочка – для АПвВГЭ –из поливинилхлоридного пластиката, для АПвВГЭнг(В) – из ПВХ пластиката пониженной горючести, для АПвВГЭнг(А)-LS – из поливинилхлоридной композиции пониженной пожароопасности;

Число жил: 1, 2, 3, 4;

Сечение токопроводящих жил: 16,0; 25,0; 35,0; 50,0; 70,0; 95,0; 120,0; 150,0; 185,0; 240,0;

Номинальное переменное напряжение: 1кВ частоты 50 Гц

АПвВГЭ, АПвВГЭнг(В), АПвВГЭнг(А)-LS

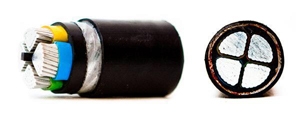

5 ПвВГЭ, ПвВГЭнг(В), ПвВГЭнг(А)-LS

1.Токопроводящая жила – медная 2.Изоляция – для марок АВВГЭ, АВВГЭнг из поливинилхлоридного пластиката, для кабелей марок АВВГЭнг-LS из половинилхлоридного пластиката пониженной пожароопасности,для кабелей марок АПвВГЭ,АПвВГЭнг(В), АПвВГЭнг(А)-LS – из сшитого полиэтилена. Многожильные кабели трех и четырехжильные кабели скручены в сердечник вокруг жгута, экструдированного из поливинилхлоридного пластиката, или ПВХ пластиката пониженной горючести, или поливинилхлоридной композиций пониженной пожароопасности, или невулканизированной резины. 3.Поясная изоляция - с заполнением для АПвВГЭ из поливинилхлоридного пластиката; для АПвВГЭнг(В) – из поливинилхлоридного пластиката пониженной горючести, для кабелей марок, в кабелях марок АПвВГЭнг(А)-LS - из поливинилхлоридной композиции пониженной пожароопасности Одножильные кабели: - поверх изолированной жилы одножильных кабелей всех марок наложена экструдированная поясная изоляция толщиной не менее 1,5 мм, поверх которой наложен слой обмоткой не менее 0,2 мм из лент электропроводящей кабельной бумаги или электропроводящей полимерной ленты 4.Экран – из медных проволок и спирально наложенной медной ленты. 5.Разделительный слой - для АПвВГЭ из крепированной или кабельной бумаги, или прорезиненной ткани или пластмассовой ленты, для кабелей марок АПвВГЭнг(В), АПвВГЭнг(А)-LS – из ленты электроизоляционной стеклянной или из стеклослюдосодержащей ленты. В кабелях с индексом «г» допускается наложение разделительного слоя из водоблокирующей ленты. 6.Оболочка – для АПвВГЭ –из поливинилхлоридного пластиката, для АПвВГЭнг(В) – из ПВХ пластиката пониженной горючести, для АПвВГЭнг(А)-LS – из поливинилхлоридной композиции пониженной пожароопасности;

Число жил: 1, 2, 3, 4;

Сечение токопроводящих жил: 16,0; 25,0; 35,0; 50,0; 70,0; 95,0; 120,0; 150,0; 185,0; 240,0;

Номинальное переменное напряжение: 1кВ частоты 50 Гц

ПвВГЭ, ПвВГЭнг(В), ПвВГЭнг(А)-LS

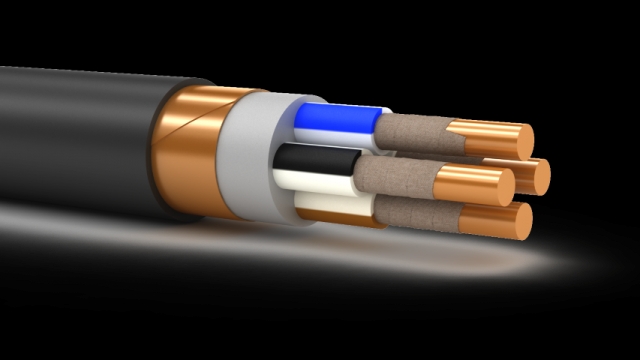

6 ПвБбШв, ПвБбШвнг(А)-LS, ПвБбШнг(В)

1. Токопроводящая жила - медная, однопроволочная или многопроволочная, круглой или секторной формы, 1 или 2 класса по ГОСТ 22483. 2. Изоляция - из силанольносшитого полиэтилена. 3. Скрутка - изолированные жилы кабелей скручены в сердечник вокруг жгута из ПВХ пластиката или невулканизированной резины в кабелях марки ПвБбШв, из ПВХ пластиката пониженной пожароопасности в кабелях марки ПвБбШвнг(А) -LS, из ПВХ пластиката пониженной горючести в кабелях марки ПвБбШнг(В). 4. Поясная изоляция - накладывается поверх скрученных жил из ПВХ пластиката в кабелях марки ПвБбШв, из ПВХ пластиката пониженной пожароопасности в кабелях марки ПвБбШвнг(А)-LS, из ПВХ пластиката пониженной горючести в кабелях марки ПвБбШнг(В) с заполнением промежутков между жилами. В кабелях марки ПвБбШв допускается наложение двухслойной поясной изоляции: внутренний слой - из невулканизированной резиновой смеси, а наружный - из ПВХ пластиката. 5. Обмотка - накладывается поверх поясной изоляции в кабелях марки ПвБбШвнг(А)-LS из стеклоленты или из стеклослюдосодержащей ленты с перекрытием. 6. Защитный покров - типа БШв: - броня из двух стальных оцинкованных лент, наложенных так, чтобы верхняя лента перекрывала зазоры между витками нижней ленты; - защитный шланг выпрессованный из ПВХ пластиката, в кабелях марки ПвБбШвнг(А)-LS из ПВХ пластиката пониженной пожароопасности, из ПВХ пластиката пониженной горючести в кабелях марки ПвБбШнг(В);

Число жил: 4, 5;

Сечение токопроводящих жил: 10,0; 16,0; 25,0; 35,0; 50,0; 70,0; 95,0; 120,0; 150,0; 185,0; 240,0;

Номинальное переменное напряжение: 1кВ частоты 50 Гц

ПвБбШв, ПвБбШвнг(А)-LS, ПвБбШнг(В)

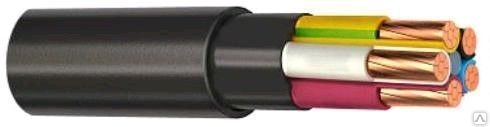

7 ПвБбШп, ПвзБбШп, ПвБбШп(г)

1. Токопроводящая жила - медная, однопроволочная или многопроволочная, круглой или секторной формы, 1 или 2 класса по ГОСТ 22483. 2. Изоляция - из силанольносшитого полиэтилена. 3. Скрутка - изолированные жилы кабелей скручены; кабели выполняются четырехжильными и имеют все жилы одинакового сечения или одну жилу меньшего сечения (нулевую). В кабелях марки ПвзБбШп в центре скрученного сердечника находится заполнитель из материала препятствующего распространению влаги внутрь сердечника, не снижающий способности кабеля к изгибу. 4. Внутренняя оболочка - накладывается поверх скрученных жил из мелонаполненной невулканизированной резиновой смеси или из другого равноценного материала с заполнением промежутков между жилами и препятствующая распространению влаги. 5. Поясная изоляция - выпрессована из полиэтилена. 6. Защитный покров - типа БбШп: - броня из двух стальных лент, наложенных так, чтобы верхняя лента перекрывала зазоры между витками нижней ленты; - защитный шланг выпрессованный из полиэтилена Индекс "г" в обозначении марок кабелей ПвБШп(г) означает наличие в конструкции герметизирующих элементов;

Число жил: 4, 5;

Сечение токопроводящих жил: 4,0; 6,0; 10,0; 16,0; 25,0; 35,0; 50,0; 70,0; 95,0; 120,0; 150,0; 185,0; 240,0;

Номинальное переменное напряжение: 1кВ частоты 50 Гц

ПвБбШп, ПвзБбШп, ПвБбШп(г)
8 ПвВГ, ПвВГнг(В), ПвВГ(А)-LS

1. Токопроводящая жила - медная, однопроволочная или многопроволочная, круглой или секторной формы, 1 или 2 класса по ГОСТ 22483. 2. Изоляция - из силанольносшитого полиэтилена. 3. Скрутка - изолированные жилы кабелей скручены в сердечник вокруг жгута из ПВХ пластиката или невулканизированной резины в кабелях марки АПвВГ, из ПВХ пластиката пониженной пожароопасности в кабелях марки АПвВнг(А)-LS, из ПВХ пластиката пониженной горючести в кабелях марки АПвВГнг(В). Кабели выполняются четырех- и пятижильными и имеют все жилы одинакового сечения или одну жилу меньшего сечения (нулевую или заземления) в четырехжильных кабелях. 4. Поясная изоляция - накладывается поверх скрученных жил из мелонаполненной невулканизированной резиновой смеси или из ПВХ пластиката в кабелях марки АПвВГ, из ПВХ пластиката пониженной пожароопасности в кабелях марки АПвВнг(А)-LS, из ПВХ пластиката пониженной горючести в кабелях марки АПвВГнг(В), с заполнением промежутков между жилами. 5. Обмотка - накладывается поверх поясной изоляции в кабелях марки АПвВнг(А)-LS, АпвВГнг(В) из стеклоленты или из стеклослюдосодержащей ленты с перекрытием. 6. Оболочка - из ПВХ пластиката. В кабелях марки АПвВнг(А)-LS из ПВХ пластиката пониженной пожароопасности, из ПВХ пластиката пониженной горючести в кабелях марки АПвВГнг(В);

Число жил: 2, 3, 4, 5;

Сечение токопроводящих жил: 4,0; 6,0; 10,0; 16,0; 25,0; 35,0; 50,0; 70,0; 95,0; 120,0; 150,0; 185,0; 240,0;

Номинальное переменное напряжение: 1кВ частоты 50 Гц

ПвВГ, ПвВГнг(В), ПвВГ(А)-LS
9 Кабель ПвПГнг-FRHF Кабели силовые не распространяющие горение
С низким дымо - и газовыделением
С низкой токсичностью продуктов горения
Токопроводящая жила ПвПГнг-FRHF – однопроволочный медный проводник круглого сечения;
Термический барьер – обмотка из слюдосодержащих лент;
Изоляция - сшитый полиэтилен
Скрутка – изолированные токопроводящие жилы скручены и имеют отличительную маркировку (цифровая или цветовая);
Наружная оболочка – заполняет промежутки между жилами, из поливинилхлоридного (ПВХ) пластиката не содержащего галогенов;
Сечение токопроводящих жил, мм2 :
1,5; 2,5; 4,0; 6,0; 10,0; 16,0; 25,0; 35,0; 50,0
Число токопроводящих жил:
1; 2; 3; 4; 5
Кабель ПвПГнг-FRHF
10 Кабель ПвПГнг-HF Кабели силовые не распространяющие горение
С низким дымо - и газовыделением
С низкой токсичностью продуктов горения
Токопроводящая жила ПвПГнг-HF – однопроволочный медный проводник круглого сечения;
Термический барьер – обмотка из слюдосодержащих лент;
Изоляция - сшитый полиэтилен
Скрутка – изолированные токопроводящие жилы скручены и имеют отличительную маркировку (цифровая или цветовая);
Наружная оболочка – заполняет промежутки между жилами, из поливинилхлоридного (ПВХ) пластиката не содержащего галогенов;
Сечение токопроводящих жил, мм2 :
1,5; 2,5; 4,0; 6,0; 10,0; 16,0; 25,0; 35,0; 50,0
Число токопроводящих жил:
1; 2; 3; 4; 5
Кабель ПвПГнг-HF
11 Кабель ПвПГЭнг-HF Кабели силовые не распространяющие горение
С низким дымо - и газовыделением
С низкой токсичностью продуктов горения
Токопроводящая жила ПвПГЭнг-HF – однопроволочный медный проводник круглого сечения
Термический барьер – обмотка из слюдосодержащих лент
Экран - медная фольга
Изоляция - сшитый полиэтилен
Наружная оболочка – заполняет промежутки между жилами, из поливинилхлоридного (ПВХ) пластиката не содержащего галогенов;
Сечение токопроводящих жил, мм2 :
1,5; 2,5; 4,0; 6,0; 10,0; 16,0
Число токопроводящих жил:
1; 2; 3; 4; 5
Кабель ПвПГЭнг-HF
12 Кабель ПвБПнг-FRHF Кабели силовые не распространяющие горение
С низким дымо - и газовыделением
С низкой токсичностью продуктов горения
Токопроводящая жила ПвБПнг-FRHF – однопроволочный медный проводник круглого сечения
Термический барьер – обмотка из слюдосодержащих лент
Броня - из двух оцинкованных стальных лент
Изоляция - сшитый полиэтилен
Наружная оболочка – заполняет промежутки между жилами, из поливинилхлоридного (ПВХ) пластиката не содержащего галогенов;
Сечение токопроводящих жил, мм2 :
1,5; 2,5; 4,0; 6,0; 10,0; 16,0
Число токопроводящих жил:
1; 2; 3; 4; 5
Кабель ПвБПнг-FRHF
13 Кабель ПвБПнг-HF Кабели силовые не распространяющие горение
С низким дымо - и газовыделением
С низкой токсичностью продуктов горения
Токопроводящая жила ПвБПнг-HF – однопроволочный медный проводник круглого сечения
Термический барьер – обмотка из слюдосодержащих лент
Броня - из двух оцинкованных стальных лент
Изоляция - сшитый полиэтилен
Наружная оболочка – заполняет промежутки между жилами, из поливинилхлоридного (ПВХ) пластиката не содержащего галогенов;
Сечение токопроводящих жил, мм2 :
1,5; 2,5; 4,0; 6,0; 10,0; 16,0
Число токопроводящих жил:
1; 2; 3; 4; 5
Кабель ПвБПнг-HF
