ПУНП.РФ - нам не безразлична безопасность

Кабели местной связи высокочастотные КСПП, ЗКП, ТШпПв, ТШпВ(нг)

Компания "ПРОВОДНИК" предлагает кабели местной связи высокочастотные КСПП, ЗКП, ТШпПв, ТШпВ(нг) и их модификации. Мы осуществляем продажу высококачественной кабельной продукции по самым низким ценам в любых объемах по выгодным условиям.

Кабели связи КСПП, ТШпПв, ТШпВ(нг) предназначены для линий межстанционной и абонентской связи с системами передачи с временным делением каналов и импульсно-кодовой модуляцией со скоростью передачи до 2048кБит/с при напряжении дистанционного питания до 500В постоянного тока.

Кабель КСПП применяется для прокладки в грунте, не подверженном смещению, и в районах, не характеризующихся повышенной опасностью повреждения грызунами. ЗКП кабели предназначены для кабельных линий зоновой связи систем передачи К-60, (для частот 250 кГЦ), при переменном напряжении дистанционного питания до 690В /50Гц

Конструкция кабелей местной связи КСПП, ЗКП, ТШпПв, ТШпВ(нг) высокочастотных: токопроводящие жилы из медной проволоки с полиэтиленовой изоляцией скручены в четверку. Для ТШпПв, ТШпВ(нг) полиэтиленовая трехслойная, пленко-пористо-пленочная (физическое вспенивание) изоляция. Рабочие пары, расположенные по диагонали, имеют отличительную расцветку. На скрученный и на скрученный заполненный сердечники наложена поясная изоляция из полиэтилена (водоблокирующие ленты). Поверх поясной изоляции наложен экран из алюминиевой ленты с битумным покрытием. Поверх экрана наложена оболочка из полиэтилена. Экран - алюминиевая фольга или алюмополиэтиленовая лента, оболочка - светостабилизированный полиэтилен. Монтаж кабелей местной связи КСПП, ЗКП, ТШпПв, ТШпВ(нг) производится при температуре не ниже -10°С, с радиусом изгиба не менее 15-кратного значения наружного диаметра кабеля. Минимальный срок службы кабелей: без гидрофобного заполнения -15 лет, с гидрофобным заполнением — 20 лет. Строительная длина кабелей местной связи КСПП — не менее 750м.

Доступны следующие основные варианты исполнения:

  • КСПП, ЗКП: 1х4х0,5; 1х4х0,9; 1х4х0,9; 1х4х1,2;
  • ТШпПв, ТШпВ(нг): 10х2х0,5; 20х2х0,5; 30х2х0,5; 50х2х0,5; 5х2х0,5

.

№ п/п Наименование Техническое описание Изображение

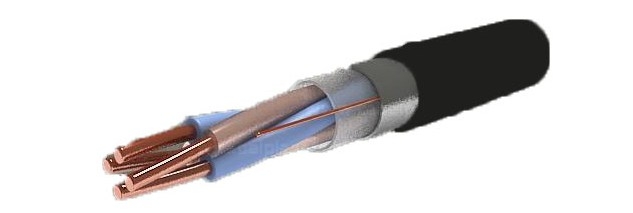

1 КСПП

Жила - медная проволока, изоляция - полиэтилен, заполнитель сердечника - гидрофобная масса, экран - алюминевая фольга, оболочка - светостабилизированный полиэтилен;

Диаметр токопроводящей жилы, мм: 0,90;

Число четверок в кабеле: 1;

Напряжение дистанционного питания - до 500 В постоянного тока

КСПП
2 КСПЗП

Жила - медная проволока, изоляция - полиэтилен, заполнитель сердечника - гидрофобная масса, экран - алюминевая фольга, оболочка - светостабилизированный полиэтилен;

Диаметр токопроводящей жилы, мм: 0,90;

Число четверок в кабеле: 1;

Напряжение дистанционного питания - до 500 В постоянного тока

КСПЗП
3 КСППБ

Жила - медная проволока, изоляция - полиэтилен, экран - алюмополиэтиленовая лента c проложенной под ней медной луженной проволокой, защитные покровы - поверх экрана накладывается броня из стальной ленты и оболочка из светостабилизированного полиэтилена;

Диаметр токопроводящей жилы, мм: 1,2;

Число четверок в кабеле: 1;

Напряжение дистанционного питания - до 500 В постоянного тока

КСППБ
4 КСПЗПБ

Жила - медная проволока, изоляция - полиэтилен, заполнитель сердечника - гидрофобная масса, экран - алюмополиэтиленовая лента c проложенной под ней медной луженной проволокой, защитные покровы - поверх экрана накладывается броня из стальной ленты и оболочка из светостабилизированного полиэтилена;

Диаметр токопроводящей жилы, мм: 1,2;

Число четверок в кабеле: 1;

Напряжение дистанционного питания - до 500 В постоянного тока

КСПЗПБ
5 ЗКП, ЗКПБ

Жила - мягкая медная проволока, изоляция - полиэтилен высокого давления (ПЭВД), сердечник - четверка, скрученная из четырех изолированных жил вокруг корделя, поясная изоляция - композиция полиэтилена, зкран - алюминиевая фольга или алюмополиэтиленовая лента (по желанию заказчика - экран из алюминиевой фольги может быть заменен на медную фольгу), оболочка - светостабилизированный полиэтилен, защитные покровы - поверх экрана накладывается броня из стальной ленты и оболочка из светостабилизированного полиэтилена (ЗКПБ);

Диаметр токопроводящей жилы, мм: 1,2;

Число четверок в кабеле: 1;

Напряжение дистанционного питания - до до 690В переменного тока

ЗКП, ЗКПБ

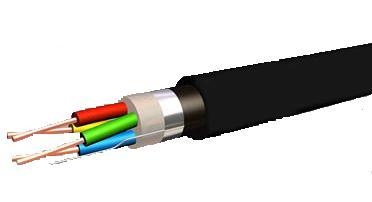

6 ТШпПв, ТШпфПв, ТШпВ(нг), ТШпфВ(нг)

Жила - мягкая медная проволока. Изоляция - полиэтиленовая трехслойная, пленко-пористо-пленочная (физическое вспенивание). Пары скручиваются в элементарные пятипарные пучки вокруг корделя из водоблокирующей нити. Поясная изоляция - водоблокирующие ленты. Экран - алюмофлекс для кабелей марок: ТШпфПв, ТШпфВ, ТШпфВнг. Скрученный сердечник. Поясная изоляция - водоблокирующие ленты. Экран - алюмополимерная лента. Оболочка: - полиэтилен для кабелей марок ТШпПв, ТШпфПв; - ПВХ пластикат для кабелей марок ТШпВ, ТШпфВ; - ПВХ пластикат пониженной горючести для кабелей марок: ТШпВнг, ТШпфВнг

Напряжение дистанционного питания - до до 500 В постоянного тока

ТШпПв, ТШпфПв, ТШпВ(нг), ТШпфВ(нг)
