Медный провод. Обмоточные

Обмоточный провод является одним из наиболее важных элементов при изготовлении трансформаторов, приборов, электрических машин, аппаратов и пр. Он имеет принципиальные отличия от проводов других типов и узкую специфику применения.

Особенности конструкции

Технологии производства обмоточных проводов за последние годы сделали большое продвижение вперед. В отличие от установочных и монтажных проводов, обмоточные характеризуются не площадью сечения, а диаметром жилы. Многие марки обмоточных проводов (в сумме их более 100) имеют малый диаметр жилы и тонкую, прочную изоляцию. Довольное долгое время обмоточные провода изготавливались исключительно из меди. Этот металл отлично зарекомендовал себя благодаря своим техническим и физическим характеристикам. Но, медь является дефицитным материалом, следовательно, отличается высокой ценой. По этой причине многие производители используют в настоящее время сплавы с высоким удельным сопротивлением, которые помимо более доступной стоимость отличаются лучшими показателями нагревостойкости в сфере обмоточных проводов.

Со временем появилось не только большое разнообразие материалов для производства жил, но и их изоляции. Наиболее востребованными обмоточными проводами являются:

• С эмалевой, волокнистой или стекловокнистой изоляцией;
• С комбинированной (эмаль-волокно) изоляцией;
• С пленочной изоляцией.

Также широкое распространение получили обмоточные провода с жилами, покрытыми лаком, и прочие модификации с изоляцией из лавсановых, хлопчатобумажных и шелковых нитей. Провода обозначаются маркировкой по аналогии с монтажными проводами, где буквенное сочетание указывает на материалы, из которых изготовлена жила и изоляция и т.п.

Область использования

Высокие токопроводящие характеристики, устойчивость к повышенным нагрузкам и температурам сделали обмоточные провода незаменимыми в области производства электродвигателей, моторов, приборов и т.п. как в среде бытовой, так и научной, профессиональной технике.

Магазин «ПРОВОДНИК» предлагаем вам широкий ассортимент электротехнической продукции. В нашем каталоге вы без труда можете найти подходящий под те или иные требования обмоточный кабель по доступной стоимости и высокого качества. Действуют выгодные ценовые предложения. Продажа осуществляется как в розницу, так и оптом.
Так же рекомендуем ознакомиться с другими нашими предложениями:
Компания "ПРОВОДНИК" реализует КВВГ 4х1, КВВГ 4х1,5, КВВГнг 27х1,5, патчкорд UTP 5e, вся продукция в наличии.
№ п/п Наименование Техническое описание Изображение
1 ПЭТ-155

Провод с круглой медной проволокой, изоляция - эмалевая на основе модифицированного полиэфира;

Температурный индекс-155;

Диаметр: 0,063 - 1,8 мм

ТУ 16.К71-160-92

ПЭТ-155
2 ПЭТМ-155

Провод с круглой медной проволокой, изоляция - эмалевая на основе полиэфир- циануратимида;

Температурный индекс-155;

Диаметр: 0,063 - 2,000 мм

ТУ 16-705.173-80

ПЭТМ-155
3 ПЭТ-180

Провод с круглой медной проволокой, изоляция - эмалевая на основе полиэфиримида;

Температурный индекс-180;

Диаметр: 0,063 - 2,50 мм

ТУ 16.К50-065-96

ПЭТ-180
4 ПЭТ-200-1

Провод с круглой медной проволокой, изоляция - эмалевая на основе полиамидимидов;

Температурный индекс-200;

Диаметр: 0,063 - 2,50 мм

ТУ 16-505.937-76

ПЭТ-200-1
5 ПЭТ-200-2

Провод с круглой медной проволокой, изоляция - эмалевая на основе полиамидимидов;

Температурный индекс-200;

Диаметр: 0,063 - 2,50 мм

ТУ 16-505.937-76

ПЭТ-200-2
6 ПЭТ-155-Л

Провод с круглой медной проволокой, изоляция - эмалевая на основе модифицированного полиэфира;

Температурный индекс-155;

Диаметр: 0,063 - 1,8 мм

ТУ 16.К11-71-98

ПЭТ-155-Л
7 ПЭЭИ-1-180, ПЭЭИ-2-180

Провод с круглой медной проволокой, с эмалевой изоляцией на основе модифицированных полиэфиримидных смол, с толщиной изоляции по типу 1 и 2;

Температурный индекс-155;

Диаметр: 0,100-3,750 мм

ТУ 16.К11-48-93

ПЭЭИ-1-180, ПЭЭИ-2-180
8 ПЭТВ-1, ПЭТВ-2

Провод с круглой медной проволокой, эмалированный полиэфирным лаком с толщиной изоляции по типу 1 и 2;

Температурный индекс-130;

Диаметр: 0,063 - 2,500 мм

ТУ 16-705.110-79

ПЭТВ-1, ПЭТВ-2
9 ПЭТВМ

Провод с круглой медной проволокой, эмалированный полиэфирным лаком, повышенной механической прочности;

Температурный индекс-130;

Диаметр: 0,250 - 1,400 мм

ТУ 16.505.370-78

ПЭТВМ
10 ПЭТД-1-200, ПЭТД-2-200

Провод с круглой медной проволокой, с двуслойной эмалевой изоляцией на основе полиэфиров или полиэфиримидов, с покрытием полиамидимидом, с толщиной изоляции по типу 1 и 2;

Температурный индекс-200;

Диаметр: 0,355 - 2,000 мм

ТУ 16.К50-081-2003

ПЭТД-1-200, ПЭТД-2-200
11 ПЭТД-180

Провод с круглой медной проволокой, с двуслойной эмалевой изоляцией на основе модифицированного полиэфира и полиамидимида с толщиной изоляции по типу 2;

Температурный индекс-180;

Диаметр: 0,355 - 2,000 мм

ТУ 16-705.264-82

ПЭТД-180
12 ПЭТКД

Провод медный круглый с эмалевой нагревостойкой изоляцией с дополнительным клеящим слоем;

Температурный индекс-180;

Диаметр: 0,250 - 1,120 мм

ТУ 16-705.354-84

ПЭТКД
13 ПЭФ-155

Провод медный круглый, эмалированный высокопрочным лаком на полиэфирциануратимидной основе, нагревостойкий, хладоностойкий;

Температурный индекс-155;

Диаметр: 0,063-1,800 мм

ТУ16-505.673-77

ПЭФ-155
14 ПЭФ-180

Провод медный круглый, эмалированный высокопрочным лаком на полиэфирциануратимидной основе, нагревостойкий, хладоностойкий (фреоно-стойкий);

Температурный индекс-180;

Диаметр: 0,063-1,800 мм

ТУ16-505.673-77

ПЭФ-180
15 ПЭФД-1-155, ПЭФД-2-155

Провод медный круглый эмалированный, с двухслойной изоляцией, фреоностойкий, с толщиной изоляции по типу 1 и 2;

Температурный индекс-155;

Диаметр: 0,250-1,600 мм

ТУ 16.К11-54-94

ПЭФД-1-155, ПЭФД-2-155
16 ПЭФД-2-180

Провод медный круглый эмалированный, с двухслойной изоляцией, фреоностойкий, с толщиной изоляции по типу 2;

Температурный индекс-180;

Диаметр: 0,250-1,600 мм

ТУ 3591-085-05758629-2002

ПЭФД-2-180
17 ПЭТД-К-200

Провод медный круглый, с двухслойной изоляцией, с дополнительным клеящим слоем;

Температурный индекс-200;

Диаметр: 0,254; 0,287; 0,320; 0,361 мм

ПЭТД-К-200
18 ПЭЭИП-1-155

Провод медный прямоугольный, с эмалевой изоляцией на основе полиэфиримидов с толщиной изоляции по типу 1;

Температурный индекс-155;

Сечение: 3,00 - 60,0 мм2;

ТУ 16-705.414-86

ПЭЭИП-1-155
19 ПЭТП-155

Провод медный прямоугольный, эмалированный лаком на основе модифицированных полиэфиров;

Температурный индекс-155;

Сечение: 1,60 - 11,2 мм2

ТУ 16-505. 547-73

ПЭТП-155
20 ПНЭТП

Провод медный прямоугольный, никелированный, эмалированный лаком на основе полиамидов;

Температурный индекс-220;

Сечение: 0,95 - 8,00 мм2

ТУ 16-505.784-75

ПНЭТП

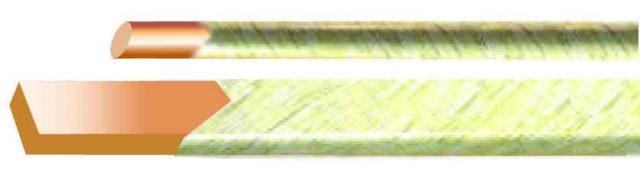

21 ПСДТ

Провод медный круглый или прямоугольный нагрево-стойкий с утонченной изоляцией из стеклянных нитей, наложенных двумя слоями с подклейкой и пропиткой нагревостойким глифталевым лаком или компаундом;

Температурный индекс-155;

Диаметр: 0,315 - 5,20 мм

Сечение: 3 - 80 мм2;

ТУ 16.К71-129-91

ПСДТ
22 ПСДКТ

Провод медный круглый или прямоугольный нагрево-стойкий с утонченной изоляцией из стеклянных нитей, наложенных двумя слоями с подклейкой и пропиткой теплостойким кремнийорганическим лаком;

Температурный индекс-155;

Диаметр: 0,315 - 5,20 мм

Сечение: 3 - 80 мм2

ТУ 16.К71-129-91

ПСДКТ

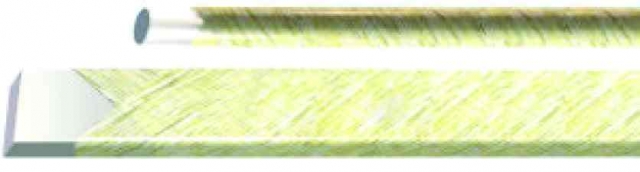

23 АПСД

Провод алюминиевый круглый или прямоугольный нагревостойкий, изолированный двумя слоями стекловолокна с подклейкой и пропиткой глифталевым лаком;

Диаметр: 1,60 - 5,00 мм

Сечение: 3 - 80 мм2

ТУ 16.К50-068-98

АПСД

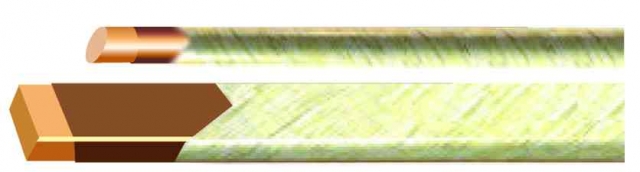

24 ПЭТВСД

Провод медный круглый или прямоуголный, обмоточный, изолированный полиэфирной эмалью и двумя слоями стекловолокна с подклейкой и пропиткой глифталевым лаком;

Диаметр: 0,85 - 2,50 мм

Сечение: 3 - 50 мм2

ТУ 16.К50-069-98

ПЭТВСД
25 ПЭТСДТ

Провод медный круглый или прямоуголный, обмоточный, изолированный полиэфирной эмалью и двумя слоями стекловолокна с подклейкой и пропиткой теплостойким кремнийорганическим лаком;

Диаметр: 0,85 - 2,50 мм

Сечение: 3 - 50 мм2

ТУ 16.К50-069-98

ПЭТСДТ
26 ППИ-У

Провод круглый обмоточный теплостойкий с пленочной поли-миднофторо-пластовой изоляцией;

Диаметр: 1,6 - 3,15 мм

ТУ 16-705.159-80

ППИ-У

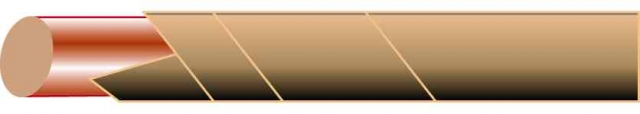

27 ПБ

Провод медный круглый или прямоугольный обмоточный с бумажной изоляцией;

Диаметр: 1,90 - 8,00 мм

Сечение: 3 - 80 мм2

ТУ 16.К71-108-2007

ПБ
28 АПБ

Провод алюминиевый круглый или прямоугольный обмоточный с бумажной изоляцией из кабельной бумаги;

Диаметр: 1,90 - 8,00 мм

Сечение: 3 - 80 мм2

ТУ 16.К71-108-2008

АПБ
29 ПБУ

Провод медный прямоугольный обмоточный с бумажной изоляцией высоковольтной трансформаторной бумаги;

Сечение: 3 - 90 мм2

ТУ 16.К71-108-2007

ПБУ
30 АПБУ

Провод алюминиевый прямоугольный обмоточный с бумажной изоляцией из высоковольтной трансформаторной бумаги;

Сечение: 3 - 90 мм2

ТУ 16.К71-108-2007

АПБУ
31 ПБН

Провод медный круглый или прямоугольный обмоточный с бумажной изоляцией из лент электроизоляционной арамидной бумаги;

Диаметр: 1,12 - 5,20 мм

Сечение: 3 - 80 мм2

ТУ 16.К50-084-2006

ПБН
32 ПБП

Медный провод прямоугольный, состоящий из 2-3 изолированных проводников с изоляцией из кабельной бумаги, совмещенных и обмотанных дополнительно в несколько слоев кабельной бумагой;

Сечение: 12 - 60 мм2

ТУ 16-505.661-74

ПБП
33 ПБПУ

Медный провод прямоугольный состоящий из 2-3 изолированных проводников с изоляцией из высоковольтной трансформаторной бумаги, совмещенных и обмотанных дополнительно в несколько слоев трансформаторной бумагой;

Сечение: 3 - 60 мм2

ТУ 16-505.661-2007

ПБПУ
