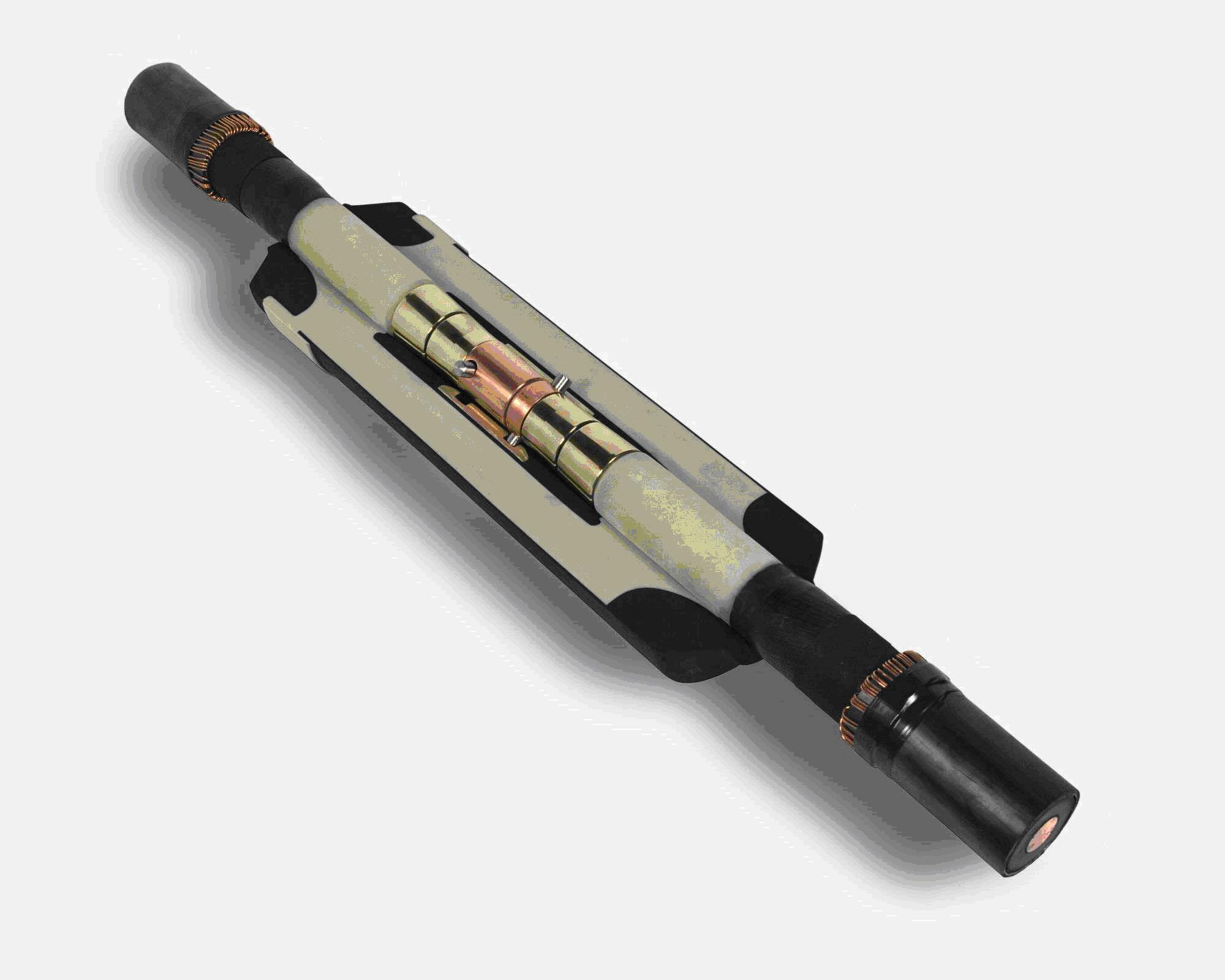

Муфта соединительная

Для соединения в кабельную линию оптических и электрических кабелей, подвода их к сооружениям и установкам предназначена соединительная муфта. Являясь комплектом материалов и деталей, муфты обеспечивают механическую, электрическую и конструктивную целостность кабеля. Частота, напряжение, количество жил и тип изоляции определяют состав комплекта.

Разновидности и характеристики.

Качественное, герметичное соединение и надежную изоляцию обеспечивают муфты, которые изготавливаются из особого пластика, защитных трубок и термоплавкого клея (данные компоненты предупреждают развитие коррозии). Для соединения жил в муфтах предназначены опрессованные наконечники и болтовые соединения. Кроме этого они повышают механическую прочность и стойкость к внешним воздействиям.

В зависимости от параметров соединения кабелей устанавливается класс соединительной муфты (типоразмеры кабелей можно определить в нормативных документах). Важная часть кабеля, которой является соединительная муфта, влияет на функциональность систем связи или электропитания. Муфты соединяют одно- и многожильные кабели, поэтому являются многофункциональными элементами.

Муфты для соединения кабелей выпускают в следующих вариантах:

• Низковольтные - работают со средним напряжением для одно- и многожильных кабелей, с пластмассовой или бумажной пропитанной изоляцией;
• в металлическом корпусе - свинцовые и алюминиевые в защитном чугунном кожухе для силовых кабелей;
• эпоксидные - обеспечивают защиту от пожара;

Правила крепления муфт в коллекторах и туннелях


На машиностроительных и металлургических предприятиях, в городах, характеризующихся уплотненной застройкой территории или большим количеством инженерных подземных коммуникаций кабели прокладывают в грунте с агрессивными средами в специальных коллекторах и туннелях, для чего используют соединительные муфты.

Чтобы обеспечить безопасную эксплуатацию кабелей, их соединительные муфты должны обязательно иметь жесткое крепление. Для каждой муфты на силовом кабеле должна быть своя полка на опорной конструкции, которая заключена в противопожарный кожух, защищенный асбоцементными перегородками. Кроме этого для укладки муфт в туннелях должны быть предусмотрены свободные ряды полок.

Обозначение муфты Сечение жилы кабеля
POLJ 12/1x25-70 25-70
POLJ 12/1x70-150 70-150
POLJ 12/1x120-240 120-240
POLJ 12/1x240-400 240-400
POLJ 12/1x500 500
POLJ 12/1x630 630
POLJ 12/1x800-Al-C 800
