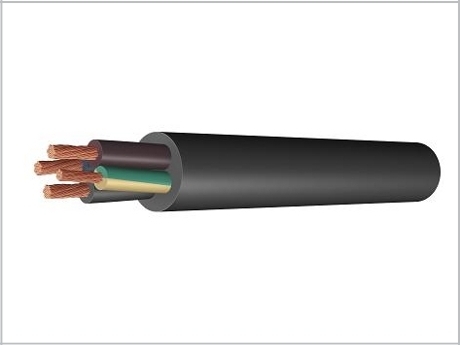

КГ, КГН

Описание


Эти модели - одни из наиболее востребованных типов кабелей во всех отраслях промышленности. Имеют схожую конструкцию, но их отличают принципиальные технические особенности и характеристики.

Конструктивные особенности


В основу конструкции кабелей КГ и КГН входит медная многопроводная жила, полиэтилентерефталатная пленка, выполняющая роль разделителя, и специальная изолирующая пленка.

Изоляция жил имеет разные цвета в соответствии со специализацией использования. Нулевая жила имеет покрытие голубого цвета, в случае отсутствия нулевой жилы голубой цвет применяется для окраски прочих жил кроме жилы заземления - она помечается зелено-желтой изоляцией или имеет маркировку с цифрой ноль. Расцветка одножильных либо двухжильных кабелей не предусматривает определенных строгих требований либо стандартов. Такие цвета, как белый, серый, красный (за исключением комбинаций) зеленый и желтый для производства изоляции многожильных проводов не применяются.

Жилы кабеля скручены. В качестве разделительного слоя используется синтетическая пленка, которая наносится поверх металла, также не исключается применение талька и любого другого подобного аналога. Оболочка кабеля изготавливается из резины шлангового типа на основе бутадиенового и изопренового каучуков.

Эластичная оболочка устойчива к эксплуатации в различных температурных условиях и устойчива к действию прямых солнечных лучей. Важной особенностью является отсутствие опасности возгорания защитных покрытий жил при критических температурных нагрузках (допустимый максимум при коротком замыкании 250оС). Горение исключается при одиночной кладке кабеля.

Срок службы кабелей КГ и КГН не менее 15 лет.

Область применения


Кабели марки КГ и КГН предназначены для подачи электричества на передвижные механизмы и электроустановки. Особые механические и технические характеристики предоставляют широкие возможности применения кабелей КГ и КГН. Он может применяться при прокладывании трасс подачи электроэнергии как для внутренних, так и для внешних помещений. Высокая эластичность предоставляет возможность монтажа кабелей на сложных трассах.

Выбор


Компания «ПРОВОДНИК» рада предложить широкий ассортимент кабелей марки КГ и КГН по выгодным ценам. В каталоге магазина можно найти необходимый тип проводника для организации линий электропередач любой сложности.
КГ, КГН- силовые гибкие кабели с изоляцией из резины предназначены для присоединения передвижных механизмов к электрическим сетям на номинальное переменное напряжение 380/660 В частоты до 400 Гц или постоянное напряжение 660/1000 В. Эксплуатируются на суше, реках и озёрах в макроклиматических районах с умеренным, холодным и тропическим климатом, на открытом воздухе и в помещениях. Устойчивы к воздействию солнечного излучения.
№ п/п Наименование Техническое описание Изображение
1 КГ на напряжение 380 В Токопроводящая жила скрученная из медных проволок, слой из полиэтилентерефталатной пленки марки ПЭТ-Э, изоляция из резины типа РТИ-1 на основе натурального и бутадиенового каучуков, слой из полиэтилентерефталатной пленки марки ПЭТ-Э (поверх скрученных изолированных жил), оболочка из резины типа РШТ-2, на основе изопренового и бутадиенового каучуков; изоляционно-защитная оболочка одножильных кабелей из резины типа РТИШМ, на основе изопренового и бутадиенового каучуков;
Сечение токопроводящих жил, мм2 :
0,75; 1,0; 1,5; 2,5; 4,0; 6,0; 10,0, 16,0; 25,0; 35,0; 50,0; 70,0; 95,0; 120,0; 150,0; 185,0; 240,0;
Число токопроводящих жил:
1; 2; 3; 4; 5;
Рабочее напряжение: переменное 380 В (400 Гц), постоянное 660 В
КГ на напряжение 380 В
2 КГ на напряжение 660 В Токопроводящая жила скрученная из медных проволок, слой из полиэтилентерефталатной пленки марки ПЭТ-Э, изоляция из резины типа РТИ-1 на основе натурального и бутадиенового каучуков, слой из полиэтилентерефталатной пленки марки ПЭТ-Э (поверх скрученных изолированных жил), оболочка из резины типа РШТ-2, на основе изопренового и бутадиенового каучуков; изоляционно-защитная оболочка одножильных кабелей из резины типа РТИШМ, на основе изопренового и бутадиенового каучуков;
Сечение токопроводящих жил, мм2 :
0,75; 1,0; 1,5; 2,5; 4,0; 6,0; 10,0, 16,0; 25,0; 35,0; 50,0; 70,0; 95,0; 120,0; 150,0; 185,0; 240,0;
Число токопроводящих жил:
1; 2; 3; 4; 5;
Рабочее напряжение: переменное 660 В (400 Гц), постоянное 1000 В
КГ на напряжение 660 В
3 КГ-Т на напряжение 380 В Токопроводящая жила скрученная из медных луженых проволок, слой из полиэтилентерефталатной пленки марки ПЭТ-Э, изоляция из резины типа РТИ-1 на основе натурального и бутадиенового каучуков, слой из полиэтилентерефталатной пленки марки ПЭТ-Э (поверх скрученных изолированных жил), оболочка из резины типа РШТ-2, на основе изопренового и бутадиенового каучуков; изоляционно-защитная оболочка одножильных кабелей из резины типа РТИШМ, на основе изопренового и бутадиенового каучуков, в тропическом исполнении;
Сечение токопроводящих жил, мм2 :
0,75; 1,0; 1,5; 2,5; 4,0; 6,0; 10,0, 16,0; 25,0; 35,0; 50,0; 70,0; 95,0; 120,0; 150,0; 185,0; 240,0;
Число токопроводящих жил:
1; 2; 3; 4; 5;
Рабочее напряжение: переменное 380 В (400 Гц), постоянное 660 В
КГ-Т на напряжение 380 В
4 КГ-Т на напряжение 660 В Токопроводящая жила скрученная из медных проволок, слой из полиэтилентерефталатной пленки марки ПЭТ-Э, изоляция из резины типа РТИ-1 на основе натурального и бутадиенового каучуков, слой из полиэтилентерефталатной пленки марки ПЭТ-Э (поверх скрученных изолированных жил), оболочка из резины типа РШТ-2, на основе изопренового и бутадиенового каучуков; изоляционно-защитная оболочка одножильных кабелей из резины типа РТИШМ, на основе изопренового и бутадиенового каучуков, в тропическом исполнении;
Сечение токопроводящих жил, мм2 :
0,75; 1,0; 1,5; 2,5; 4,0; 6,0; 10,0, 16,0; 25,0; 35,0; 50,0; 70,0; 95,0; 120,0; 150,0; 185,0; 240,0;
Число токопроводящих жил:
1; 2; 3; 4; 5;
Рабочее напряжение: переменное 660 В (400 Гц), постоянное  1000 В
КГ-Т на напряжение 660 В
5 КГ-ХЛ на напряжение 380 В Токопроводящая жила скрученная из медных проволок, слой из полиэтилентерефталатной пленки марки ПЭТ-Э, изоляция из резины типа РТИ-1-ХЛ на основе натурального и бутадиенового каучуков, слой из полиэтилентерефталатной пленки марки ПЭТ-Э (поверх скрученных изолированных жил), оболочка из резины типа РШТМ-2-ХЛ, на основе изопренового и бутадиенового каучуков, для эксплуатации в районах с холодным климатом;
Сечение токопроводящих жил, мм2 :
0,75; 1,0; 1,5; 2,5; 4,0; 6,0; 10,0, 16,0; 25,0; 35,0; 50,0; 70,0; 95,0; 120,0; 150,0; 185,0; 240,0;
Число токопроводящих жил:
1; 2; 3; 4; 5;
Рабочее напряжение: переменное 380 В (400 Гц), постоянное 660 В
КГ-ХЛ на напряжение 380 В
6 КГ-ХЛ на напряжение 660 В Токопроводящая жила скрученная из медных проволок, слой из полиэтилентерефталатной пленки марки ПЭТ-Э, изоляция из резины типа РТИ-1-ХЛ на основе натурального и бутадиенового каучуков, слой из полиэтилентерефталатной пленки марки ПЭТ-Э (поверх скрученных изолированных жил), оболочка из резины типа РШТМ-2-ХЛ, на основе изопренового и бутадиенового каучуков,  для эксплуатации в районах с холодным климатом;
Сечение токопроводящих жил, мм2 :
0,75; 1,0; 1,5; 2,5; 4,0; 6,0; 10,0, 16,0; 25,0; 35,0; 50,0; 70,0; 95,0; 120,0; 150,0; 185,0; 240,0;
Число токопроводящих жил:
1; 2; 3; 4; 5;
Рабочее напряжение: переменное 660 В (400 Гц), постоянное  1000 В
КГ-ХЛ на напряжение 660 В
7 КГН Токопроводящая жила скрученная из медных или медных лужёных проволок (класс 5), обмотка из полиэтилентерефталатной пленки марки ПЭТ-Э, изоляция из резины типа РТИ-1 на основе натурального и бутадиенового каучуков, обмотка из полиэтилентерефталатной пленки марки ПЭТ-Э, оболочка из маслостойкой резины не распространяющей горение типа РШН-1 на основе полихлоропрена;
Сечение токопроводящих жил, мм2 :
0,75; 1,0; 1,5; 2,5; 4,0; 6,0; 10,0, 16,0; 25,0; 35,0; 50,0; 70,0; 95,0; 120,0; 150,0; 185,0; 240,0;
Число токопроводящих жил:
1; 2; 3; 4; 5;
Рабочее напряжение: переменное 660 В (400 Гц), постоянное  1000 В
КГН
