ПУНП.РФ - нам не безразлична безопасность

АВББШВ, АВБВ, АВВ, АВВБ, АВВГ

Описание


Кабели данного типа состоят из медных токопроводящих жил (до 5 штук) одно- или многопроволочного типа круглой либо секторной формы.

Конструктивные особенности


Жилы кабелей АВББШВ, АВБВ, АВВ, АВВБ, АВВГ изготавливаются из мягкой меди. Защиту и изоляцию обеспечивает поливинилхлоридные пластикат (ПВХ). Этот материал обладает уникальными физическими и техническими характеристиками. Изоляция кабеля отличается низкой горючестью и устойчивость к резким перепадам температуры (от -50оС до +50оС), а оболочка наделена высокой надежностью и большим сроком эксплуатации (не менее 20 лет), при этом она устойчива к механическим повреждениям, кислотам, щелочам, бензину, растворителям и т.п.

Кабели АВББШВ, АВБВ, АВВ, АВВБ, АВВГ обладают большим рядом преимуществ перед аналогичной продукцией. Они наделены повышенной пропускной способностью, что предоставляет возможность организации и прокладки трасс большой длинны. Медь обеспечивает высокую токопроводимость и эффективность проложенной трассы, что гарантирует высокую степень материальной выгоды и надежности использования. Низкий вес упрощает монтаж и увеличивает скорость проведения монтажных работ, а также себестоимость прокладки. Большой срок службы обеспечивает низкая повреждаемость АВББШВ, АВБВ, АВВ, АВВБ, АВВГ.

Конструкция АВББШВ, АВБВ, АВВ, АВВБ, АВВГ устойчива к повышению температуры и выдерживает эксплуатацию даже при нагреве жил до +90 оС. Максимально допустимый нагрев жил кабеля при возникновении короткого замыкания – 250 оС.

Возможность изгиба позволяет производить работы по прокладке АВББШВ, АВБВ, АВВ, АВВБ, АВВГ на сложных трассах, что позволяет наилучшим образом оптимизировать путь следования кабеля. Разница в стоимости одно- и многопроволочных кабелей составляет порядка 10 %, но второй тип более предпочтителен для работ на участках с резкими изменениями пути магистрали.

Область применения


Кабели предназначены для распространения и передачи электроэнергии в установках стационарного типа. Применяются для обеспечения электроэнергией крупных промышленных объектов и жилых построек. Кабели АВББШВ, АВБВ, АВВ, АВВБ, АВВГ предназначены для использования в сетях с напряжением тока 600 В, 660 В и 1000 В с частотой не более 50 Гц.

Выбор


В магазине «ПРОВОДНИК» представлен полный спектр кабелей АВББШВ, АВБВ, АВВ, АВВБ, АВВГ, что предоставляет возможность организовать качественную подачу электричества в полном соответствии с необходимыми техническими требованиями.
Компания "ПРОВОДНИК" реализует силовой кабель АВББШВ-1, АВББШВ-6, АВББШНГ-1, АВББШНГ-3, АВББШНГ-6, АВБВ-1, АВВ-1, АВВБ-1, АВВГ-1, АВВГ-6, АВВГ-660, АВВГ-П-1, АВВГ-П-660, АВВГ-ХЛ-1, АВВГ-ХЛ-660, АВВГЗ-1, АВВГЗ-660, АВВГЗНГ-1, АВВГЗНГ-660, АВВГНГ-0,66, АВВГНГ-1, АВВГНГ-LS-1, АВВГНГ-LS-660, АВВГНГ-П-1, АВВГНГ-П-660. У нас вы можете приобрести качественный надежный кабель  различных модификаций от лучших производителей по низким ценам.

Силовой кабель АВББШВ-1, АВББШВ-6, АВББШНГ-1, АВББШНГ-3, АВББШНГ-6, АВБВ-1, АВВ-1, АВВБ-1, АВВГ-1, АВВГ-6, АВВГ-660, АВВГ-П-1, АВВГ-П-660, АВВГ-ХЛ-1, АВВГ-ХЛ-660, АВВГЗ-1, АВВГЗ-660, АВВГЗНГ-1, АВВГЗНГ-660, АВВГНГ-0,66, АВВГНГ-1, АВВГНГ-LS-1, АВВГНГ-LS-660, АВВГНГ-П-1, АВВГНГ-П-660 предназначен для передачи и распространения электрической энергии в стационарных установках. Конструкция кабеля состоит из 1-5 токопроводящих медных жил (однопроволочных или многопроволочных) секторной или круглой формы. В зависимости от модификации кабеля, жилы могут обладать сечением в пределах от 2,5 до 500 кв. мм. Поясная изоляция – в кабеляx с защитным покровом типа БШвнг(А) выпрессована из ПВX пластиката; в кабеляx марки АВБШвнг(А) из ПВX пластиката пониженной горючести. Защитный покров – типа БШвнг(А): - броня из двуx стальныx лент; – защитный шланг, выпрессованный из ПВX пластиката.

Силовые кабеля рассчитаны на распределение и передачу электрической энергии напряжением 0,66 кВ, 1,0 кВ и 6,0 кВ частоты 50Гц.
Доступны следующие основные варианты исполнения:
  • АВББШВ-1, АВББШВ-6, АВББШНГ-1, АВББШНГ-3, АВББШНГ-6, АВБВ-1, АВВ-1, АВВБ-1, АВВГ-1, АВВГ-6, АВВГ-660, АВВГ-П-1, АВВГ-П-660, АВВГ-ХЛ-1, АВВГ-ХЛ-660, АВВГЗ-1, АВВГЗ-660, АВВГЗНГ-1, АВВГЗНГ-660, АВВГНГ-0,66, АВВГНГ-1, АВВГНГ-LS-1, АВВГНГ-LS-660, АВВГНГ-П-1, АВВГНГ-П-660 - 1 x 2,5 ож; 1 x 4,0 ож; 1 x 6,0 ож; 1 x 10 ож; 1 x 16 ож; 1 x 25 ож; 1 x 35 ож; 1 x 50 ож; 1 x 70 ож; 1 x 70; 1 x 95; 1 x 95 ож; 1 x 120 ож; 1 x 120; 1 x 150 ож; 1 x 150; 1 x 185 ож; 1 x 185; 1 x 240 ож; 1 x 240; 1 x 300; 1 x 400; 1 x 500; 1x625; 2 x 2.5; 2 x 4; 2 x 6; 2 x 10; 2 x 16; 2 x 25; 2 x 35; 2 x 50; 2 x 70; 2 x 95; 2 x 120; 2x150; 2x185; 2x240; 3 x 2.5; 3 x 4; 3 x 6; 3 x 10; 3 x 16; 3 x 25; 3 x 35; 3 x 50; 3x70; 3x95; 3x120; 3x150; 3x185; 3x240; 3х2,5 + 1х1,5; 3x4,0+1x2,5; 3x6,0+1x4,0; 3x10+1x6,0; 3x16+1x10; 3x25+1х16; 3x35+1х16; 3x50+1х25; 3x95+1x50; 3x120+1x70; 3x150+1x70; 3x185+1x95; 3x240+1x120; 4x2,5; 4x4,0; 4x6,0; 4x10; 4x16; 4x25; 4x35; 4x50; 4x70; 4x95; 4x120; 4x150; 4x185; 4x240; 5x2,5; 5x4,0; 5x6,0; 5x10; 5x16; 5x25; 5x35; 5x50; 5х70; 5х95; 5х120; 5х150; 5х185; 5х240

№ п/п Наименование Техническое описание Изображение
1 АВББШВ-1 Поясная изоляция из ПВХ лент, броня из двух стальных или стальных оцинкованных лент , битум (для сечений свыше 6 мм2), обмотка из полиэтилентерефталатной пленки (для сечений свыше 6 мм2), шланг из ПВХ пластиката;
Сечение токопроводящих жил, мм2 :
 2,5; 4,0; 6,0; 10,0, 16,0; 25,0; 35,0; 50,0; 70,0; 95,0; 120,0; 150,0; 185,0; 240,0;
Число токопроводящих жил:
1, 2, 3, 4, 5;
Рабочее напряжение, кВ: 6

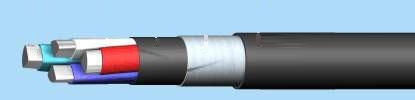

АВББШВ-1
2 АВББШВ-6 Экран из лент полупроводящей бумаги и медных лент, обмотка из ПВХ лент и лент нетканого полотна, броня из двух стальных или стальных оцинкованных лент, битум, обмотка из полиэтилентерефталатной плёнки, шланг из ПВХ пластиката;
Сечение токопроводящих жил, мм2 :
35,0; 50,0; 70,0; 95,0; 120,0; 150,0; 185,0; 240,0;
Число токопроводящих жил: 3;
Рабочее напряжение, кВ: 6
АВББШВ-6
3 АВББШНГ-1 Поясная изоляция из ПВХ лент, броня из стальных оцинкованных лент, шланг из ПВХ пластиката пониженной горючести;
Сечение токопроводящих жил, мм2 :
2,5; 4,0; 6,0; 10,0, 16,0; 25,0; 35,0; 50,0; 70,0; 95,0; 120,0; 150,0; 185,0; 240,0, 300,0; 400,0; 500,0; 625,0;
Число токопроводящих жил: 1, 2, 3, 4;
Рабочее напряжение, кВ: 1
АВББШНГ-1
4 АВББШНГ-3 Экран из медных лент; Поясная изоляция из ПВХ лент, броня из двух стальных или стальных оцинкованных лент, битум, обмотка из полиэтилентерефталатной плёнки, шланг из ПВХ пластиката пониженной горючести;
Сечение токопроводящих жил, мм2 :
240,0, 300,0; 400,0; 500,0; 625,0;
Число токопроводящих жил: 1;
Рабочее напряжение, кВ: 3
АВББШНГ-3
5 АВББШНГ-6 Поясная изоляция из ПВХ лент,броня из двух стальных или стальных оцинкованных лент, битум, обмотка из полиэтилентерефталатной плёнки, шланг из ПВХ пластиката пониженной горючести;
Сечение токопроводящих жил, мм2: 2,5; 4,0; 6,0; 10,0, 16,0; 25,0; 35,0; 50,0; 70,0; 95,0; 120,0; 150,0; 185,0; 240,0, 300,0; 400,0; 500,0; 625,0;
Число токопроводящих жил: 1, 2, 3, 4;
Рабочее напряжение, кВ: 6
АВББШНГ-6
6 АВБВ-1 Поясная изоляция из ПВХ лент, броня из двух стальных или стальных оцинкованных лент, шланг из ПВХ пластиката;
Сечение токопроводящих жил, мм2: 2,5; 4,0; 6,0; 10,0, 16,0; 25,0; 35,0; 50,0; 70,0; 95,0; 120,0; 150,0; 185,0; 240,0;
Число токопроводящих жил: 2; 3; 4;
Рабочее напряжение, кВ: 1
АВБВ-1
7 АВВ-1 Алюминиевая токопроводящая жила скрученная из изолированных многопроволочных секторов, изоляция из ПВХ пластиката, обмотка из нетканого полотна, оболочка из ПВХ пластиката;
Сечение токопроводящих жил, мм2 : 1000, 1500;
Число токопроводящих жил: 1;
Рабочее напряжение, кВ: 1.
АВВ-1
8 АВВБ-1 Обмотка из нетканого полотна для многожильных кабелей сечением 16 мм2 и выше, оболочка из ПВХ пластиката, подушка из крепированной бумаги, броня из стальных или стальных оцинкованных лент, наружный покров из стеклянной пряжи и мела;
Сечение токопроводящих жил, мм2: 2,5; 4,0; 6,0; 10,0, 16,0; 25,0; 35,0; 50,0; 70,0; 95,0; 120,0; 150,0; 185,0; 240,0;
Число токопроводящих жил: 4;
Рабочее напряжение, кВ: 1.
АВВБ-1

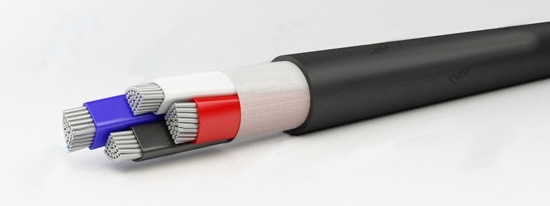

9 АВВГ-1 Алюминиевая токопроводящая жила, изоляция из ПВХ пластиката, обмотка из нетканого полотна для многожильных кабелей сечением жил 16 мм2 и выше (допускается изготовление без обмотки), оболочка из ПВХ пластиката.
Сечение токопроводящих жил, мм2: 2,5; 4,0; 6,0; 10,0, 16,0; 25,0; 35,0; 50,0; 70,0; 95,0; 120,0; 150,0; 185,0; 240,0, 300,0; 400,0; 500,0; 625,0;
Число токопроводящих жил: 1; 2; 3; 4; 5;
Рабочее напряжение, кВ: 1.
АВВГ-1
10 АВВГ-6 Поясная изоляция из ПВХ лент, экран из лент полупроводящей бумаги и медных лент, обмотка из ПВХ лент и лент нетканого полотна, оболочка из ПВХ пластиката;
Сечение токопроводящих жил, мм2: 35,0; 50,0; 70,0; 95,0; 120,0; 150,0; 185,0; 240,0;
Число токопроводящих жил: 3;
Рабочее напряжение, кВ: 6.
АВВГ-6
11 АВВГ-660 Изоляция из ПВХ пластиката, обмотка из нетканого полотна для многожильных кабелей сечением жил 16 мм2 и выше (допускается изготовление без обмотки), оболочка из ПВХ пластиката;
Сечение токопроводящих жил, мм2: 2,5; 4,0; 6,0; 10,0, 16,0; 25,0; 35,0; 50,0;
Число токопроводящих жил: 1; 2; 3; 4; 5;
Рабочее напряжение, кВ: 0,66.
АВВГ-660

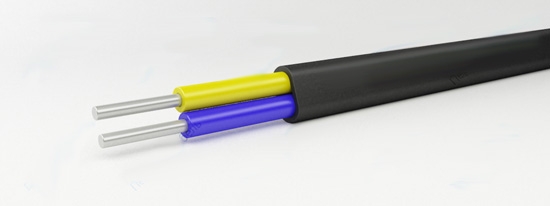

12 АВВГ-П-1 Изоляция из ПВХ пластиката, оболочка из ПВХ пластиката, в плоском исполнении;
Сечение токопроводящих жил, мм2: 2,5; 4,0; 6,0; 10,0; 16,0;
Число токопроводящих жил: 2; 3;
Рабочее напряжение, кВ: 1.
АВВГ-П-1
13 АВВГ-П-660 Изоляция из ПВХ пластиката, оболочка из ПВХ пластиката, в плоском исполнении;
Сечение токопроводящих жил, мм2: 2,5; 4,0; 6,0; 10,0;
Число токопроводящих жил: 2; 3;
Рабочее напряжение, кВ: 0,66.
АВВГ-П-660
14 АВВГ-ХЛ-1 Изоляция из ПВХ пластиката, заполнение из ПВХ жгутов, обмотка из нетканого полотна для многожильных кабелей сечением жил 16 мм2 и выше, оболочка из ПВХ пластиката повышенной морозостойкости;
Сечение токопроводящих жил, мм2: 2,5; 4,0; 6,0; 10,0, 16,0; 25,0; 35,0; 50,0; 70,0; 95,0; 120,0; 150,0; 185,0; 240,0
Число токопроводящих жил: 1; 2; 3; 4;
Рабочее напряжение, кВ: 1.
АВВГ-ХЛ-1
15 АВВГ-ХЛ-660 Изоляция из ПВХ пластиката, заполнение из ПВХ жгутов, обмотка из нетканого полотна для многожильных кабелей сечением жил 16 мм2 и выше, оболочка из ПВХ пластиката повышенной морозостойкости;
Сечение токопроводящих жил, мм2: 2,5; 4,0; 6,0; 10,0, 16,0; 25,0; 35,0; 50,0; 70,0; 95,0; 120,0; 150,0; 185,0; 240,0;
Число токопроводящих жил: 1; 2; 3; 4;
Рабочее напряжение, кВ: 0,66.
АВВГ-ХЛ-660
16 АВВГЗ-1 Изоляция из ПВХ пластиката, сердечник из полиэфирных нитей в оболочке из невулканизированонной резиновой смеси для кабелей сечением жил 16 мм2 и более, заполнение из невулканизированонной резиновой смеси для кабелей сечением жил 16 мм2 и более, оболочка из ПВХ пластиката, для кабелей сечением жил менее 16 мм2 оболочка выпрессованная с обжатием;
Сечение токопроводящих жил, мм2: 2,5; 4,0; 6,0; 10,0, 16,0; 25,0; 35,0; 50,0; 70,0; 95,0; 120,0; 150,0; 185,0; 240,0;
Число токопроводящих жил: 2; 3; 4;
Рабочее напряжение, кВ: 1.
АВВГЗ-1
17 АВВГЗ-660 Изоляция из ПВХ пластиката, сердечник из полиэфирных нитей в оболочке из невулканизированонной резиновой смеси для кабелей сечением жил 16 мм2 и более, заполнение из невулканизированонной резиновой смеси для кабелей сечением жил 16 мм2 и более, оболочка из ПВХ пластиката, для кабелей сечением жил менее 16 мм2 оболочка выпрессованная с обжатием;
Сечение токопроводящих жил, мм2: 2,5; 4,0; 6,0; 10,0, 16,0; 25,0; 35,0; 50,0; 70,0; 95,0; 120,0; 150,0; 185,0; 240,0;
Число токопроводящих жил: 2; 3; 4;
Рабочее напряжение, кВ: 0,66.
АВВГЗ-660
18 АВВГЗНГ-1 Изоляция из ПВХ пластиката, сердечник из полиэфирных нитей в оболочке из невулканизированонной резиновой смеси для кабелей сечением жил 16 мм2 и более, заполнение из невулканизированонной резиновой смеси для кабелей сечением жил 16 мм2 и более, оболочка из ПВХ пластиката, для кабелей сечением жил менее 16 мм2 оболочка выпрессованная с обжатием, пониженной горючести;
Сечение токопроводящих жил, мм2: 2,5; 4,0; 6,0; 10,0, 16,0; 25,0; 35,0; 50,0; 70,0; 95,0; 120,0; 150,0; 185,0; 240,0;
Число токопроводящих жил: 2; 3; 4;
Рабочее напряжение, кВ: 1.
АВВГЗНГ-1
19 АВВГЗНГ-660 Изоляция из ПВХ пластиката, сердечник из полиэфирных нитей в оболочке из невулканизированонной резиновой смеси для кабелей сечением жил 16 мм2 и более, заполнение из невулканизированонной резиновой смеси для кабелей сечением жил 16 мм2 и более, оболочка из ПВХ пластиката, для кабелей сечением жил менее 16 мм2 оболочка выпрессованная с обжатием, пониженной горючести;
Сечение токопроводящих жил, мм2: 2,5; 4,0; 6,0; 10,0, 16,0; 25,0; 35,0; 50,0; 70,0; 95,0; 120,0; 150,0; 185,0; 240,0;
Число токопроводящих жил: 2; 3; 4;
Рабочее напряжение, кВ: 0,66.
АВВГЗНГ-660
20 АВВГНГ-0,66 Изоляция из ПВХ пластиката, обмотка из нетканого полотна для многожильных кабелей сечением жил 16 мм2 и выше, оболочка из ПВХ пластиката пониженной горючести;
Сечение токопроводящих жил, мм2: 2,5; 4,0; 6,0; 10,0, 16,0; 25,0; 35,0; 50,0; 70,0; 95,0; 120,0; 150,0; 185,0; 240,0;
Число токопроводящих жил: 1; 2; 3; 4; 5;
Рабочее напряжение, кВ: 0,66.
АВВГНГ-0,66
21 АВВГНГ-1 Изоляция из ПВХ пластиката, обмотка из нетканого полотна для многожильных кабелей сечением жил 16 мм2 и выше, оболочка из ПВХ пластиката пониженной горючести;
Сечение токопроводящих жил, мм2: 2,5; 4,0; 6,0; 10,0, 16,0; 25,0; 35,0; 50,0; 70,0; 95,0; 120,0; 150,0; 185,0; 240,0;
Число токопроводящих жил: 1; 2; 3; 4; 5;
Рабочее напряжение, кВ: 1.
АВВГНГ-1
22 АВВГНГ-LS-1 Изоляция из ПВХ пластиката, обмотка из нетканого полотна для многожильных кабелей сечением жил 16 мм2 и выше, оболочка из ПВХ пластиката пониженной горючести, с низким дымо- и газовыделением;
Сечение токопроводящих жил, мм2: 2,5; 4,0; 6,0; 10,0, 16,0; 25,0; 35,0; 50,0; 70,0; 95,0; 120,0; 150,0; 185,0; 240,0;
Число токопроводящих жил: 1; 2; 3; 4; 5;
Рабочее напряжение, кВ: 1.
АВВГНГ-LS-1
23 АВВГНГ-LS-660 Изоляция из ПВХ пластиката, обмотка из нетканого полотна для многожильных кабелей сечением жил 16 мм2 и выше, оболочка из ПВХ пластиката пониженной горючести, с низким дымо- и газовыделением;
Сечение токопроводящих жил, мм2 : 2,5; 4,0; 6,0; 10,0, 16,0; 25,0; 35,0; 50,0; 70,0; 95,0; 120,0; 150,0; 185,0; 240,0;
Число токопроводящих жил: 1; 2; 3; 4; 5;
Рабочее напряжение, кВ: 0,66.
АВВГНГ-LS-660
24 АВВГНГ-П-1 Изоляция из ПВХ пластиката, обмотка из нетканого полотна для многожильных кабелей сечением жил 16 мм2 и выше, оболочка из ПВХ пластиката пониженной горючести, в плоском исполнении;
Сечение токопроводящих жил, мм2: 2,5; 4,0; 6,0; 10,0, 16,0; 25,0; 35,0; 50,0; 70,0; 95,0; 120,0; 150,0; 185,0; 240,0;
Число токопроводящих жил: 2; 3;
Рабочее напряжение, кВ: 1
АВВГНГ-П-1
25 АВВГНГ-П-660 Изоляция из ПВХ пластиката, обмотка из нетканого полотна для многожильных кабелей сечением жил 16 мм2 и выше, оболочка из ПВХ пластиката пониженной горючести, в плоском исполнении;
Сечение токопроводящих жил, мм2: 2,5; 4,0; 6,0; 10,0, 16,0; 25,0; 35,0; 50,0; 70,0; 95,0; 120,0; 150,0; 185,0; 240,0;
Число токопроводящих жил: 2; 3;
Рабочее напряжение, кВ: 0,66.
АВВГНГ-П-660
