Монтажный провод МГШВ, МГШВЭ

Компания "ПРОВОДНИК" предлагает провод МГШВ, МГШВЭ. Мы рады предложить Вам качественный кабель по лучшим ценам, в любых объемах.

Провода монтажные МГШВ, МГШВЭ применяются для внутри- и межблочного монтажа различной радиоэлектронной аппаратуры и приборов на номинальное напряжение до 600 В переменного тока частоты до 10000 Гц и до 1400В постоянного тока. Стойки к воздействию относительной влажности воздуха до 98 % при температуре до 35°С, пониженного до 133 микроПа (1 микромм рт. ст.) в течение 24 ч и повышенного до 295 кПа (3 кгс/см2) атмосферного давления, плесневых грибов, статической и динамической пыли, соляного тумана, солнечного излучения атмосферных осадков, бензина, минерального масла и соленой воды. Срок службы монтажного провода МГШВ, МГШВЭ составляет 15 лет.

Конструкция провода: жила из медной луженой проволоки, изоляция - комбинированная - волокнистая и поливинилхлоридная. Выпускается 7 цветов - белого или натурального, желтого или оранжевого, красного или розового, синего или голубого, зеленого, коричневого, черного или фиолетового.

Описание и расшифровка провода МГШВ, МГШВЭ:

М - Монтажный провод
Г - Гибкий (многопроволочная жила)
Ш - Жила покрыта шелковыми полиэфирными нитями
В - Изоляция из поливинилхлоридного пластиката
Э – Экранированный

Доступны следующие основные варианты исполнения:

  • МГШВ: 1х0,12; 1х0,14; 1х0,20; 1х0,35; 1х0,50; 1х0,75; 1х1,0; 1х1,5;
  • МГШВЭ: 1х0,12; 1х0,14; 1х0,20; 1х0,35; 1х0,50; 1х0,75; 2х0,35; 2х0,50; 2х0,75; 3х0,35; 3х0,50; 3х0,75.

.

№ п/п Наименование Техническое описание Изображение

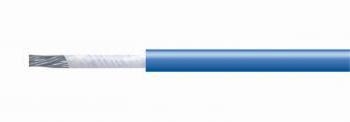

1 МГШВ

Медная луженая жила с изоляцией из поливинилхлоридного пластиката с дополнительным волокнистым слоем;

Номинальные сечения жил, мм2: 0,12; 0,14; 0,20; 0,35; 0,50; 0,75; 1,0; 1,5;

Число жил: 1;

Рабочее напряжение переменного тока, В: 380, 1000;

Рабочее напряжение постоянного тока, В: 500, 1500

МГШВ
2 МГШВ-1

Медная луженая жила с изоляцией из поливинилхлоридного пластиката с дополнительным волокнистым слоем, с дополнительным пленочным слоем;

Номинальные сечения жил, мм2: 0,35; 0,50; 0,75; 1,0; 1,5;

Число жил: 1;

Рабочее напряжение переменного тока, В: 380, 1000;

Рабочее напряжение постоянного тока, В: 500, 1500

МГШВ-1

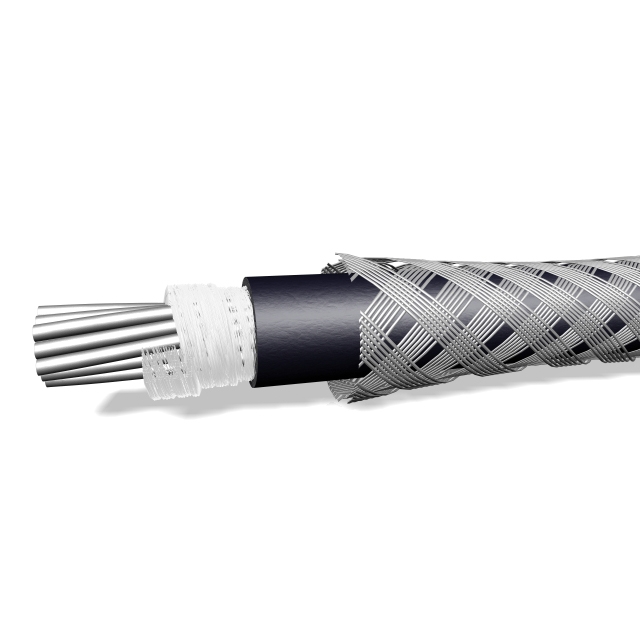

3 МГШВЭ

Медная луженая жила с изоляцией из поливинилхлоридного пластиката с дополнительным волокнистым слоем, экран из медных луженых проволок;

Номинальные сечения жил, мм2: 0,12; 0,14; 0,20; 0,35; 0,50; 0,75;

Число жил: 1, 2, 3;

Рабочее напряжение переменного тока, В: 380, 1000;

Рабочее напряжение постоянного тока, В: 500, 1500

МГШВЭ
