Кабели управления КУПВ, КУПВ-П, КУПЭВ

Компания "ПРОВОДНИК" осуществляет продажу кабелей управления КУПВ, КУПВ-П, КУПЭВ. Мы осуществляем продажу высококачественной кабельной продукции в любых объемах по самым низким ценам.

Кабели управления КУПВ, КУПВ-П, КУПЭВ передают электрические сигналы управления малой мощности при переменном напряжении до 250 В частотой до 1000 Гц или при постоянном напряжении до 350 В. Сфера их применения – цепи управления, контроля и информации в электрических установках различных видов. Диапазон рабочих температур, при котором допускается эксплуатация кабеля КУПВ составляет -50°С– +70°С. Кабели КУПВ различаются в зависимости от наличия экрана. Например, в КУПВ 7х0,35 все жилы являются неэкранированными, а в КУПВ 7эх0,35 они экранированы.

Конструкция кабелей КУПВ, КУПВ-П, КУПЭВ - медные токопроводящие жилы. Они изолированы полиэтиленом и скручены между собой. Каждый повив состоит из двух смежных жил (счетной пары), которые отличаются между собой по цвету. В качестве изоляционного материала используется полиэтилен высокой плотности низкого давления. Кабель КУПВ имеет оболочку, изготовленную из ПВХ пластиката черного цвета. Если жилы экранированы( в кабелях КУПВ, КУПВ-П, КУПВ-Пм), то экран выполняется оплеткой из медных проволок, плотность которой составляет не менее 70%. Экран в КУПВ, КУПВ-П, КУПЭВ может также выглядеть как обмотка с перекрытием фольгированной пленкой. Данный кабель устойчив к воздействию росы, инея, соляного тумана, песка, плесени. Кабель управлнеия выдерживает многократные перегибы и осевое кручение до 50 раз. Срок службы кабеля составляет не менее 15 лет при условии правильной эксплуатации и хранения.

Описание и расшифровка кабелей КУПВ, КУПВ-П, КУПЭВ:

К - Кабель
У - Управления и контроля
П - Изоляция жил из полиэтилена
В - Оболочка из поливинилхлоридного пластиката
П - Панцерная оплетка из стальных оцинкованных проволок

Доступны следующие основные варианты исполнения:

  • КУПВ, КУПВ-П, КУПВ-Пм: 108х0,35; 108х0,5; 10х0,5; 14х0,35; 14х0,5; 14эфх0,35; 14эфх0,5; 14эх0,35; 14эх0,5; 19х0,35; 19х0,5; 19х0,75; 19эфх0,35; 19эфх0,5; 19эх0,35; 19эх0,5; 24х0,35; 24х0,5; 24эх0,35; 24эх0,5; 27х0,35; 27х0,5; 27эфх0,35; 27эфх0,5; 27эх0,35; 27эх0,5; 30эфх0,35; 30эфх0,5; 31/24эх0,35; 31/24эх0,5; 37х0,35; 37х0,5; 37эфх0,35; 37эфх0,5; 37эх0,35; 37эх0,5; 38/14эх0,35; 38/14эх0,5; 45/15эх0,35; 45/15эх0,5; 51/32эх0,35; 51/32эх0,5; 52х0,35; 52х0,5; 52эфх0,35; 52эфх0,5; 52эх0,35; 52эх0,5; 61х0,35; 61х0,5; 62/18эх0,35; 62/18эх0,5; 66/36эх0,35; 66/36эх0,5; 76/57эх0,35; 76/57эх0,5; 7х0,35; 7х0,5; 7эфх0,35; 7эфх0,5; 7эх0,35; 7эх0,5; 81/20эх0,35; 81/20эх0,5; 90/63эх0,35; 90/63эх0,5; 91х0,35; 91х0,5;
  • КУПЭВ: 10х0,35; 10х0,5; 10х2х0,50; 10х2х0,75; 14х0,35; 14х0,50; 14х2х0,35; 14х2х0,50; 14х2х0,75; 19х0,35; 19х0,5; 19х2х0,5; 19х2х0,50; 19х2х0,75; 27х0,35; 27х0,50; 27х2х0,50; 27х2х0,75; 2х0,35; 2х0,50; 2х2х0,35; 2х2х0,50; 2х2х0,75; 2х2х1,0; 37х0,35; 37х0,50; 37х2х0,50; 37х2х0,75; 4х0,35; 4х0,50; 4х2х0,50; 4х2х0,75; 52х0,35; 52х0,5; 52х2х0,50; 52х2х0,75; 7х0,35; 7х0,50; 7х2х0,50; 7х2х0,75

.

№ п/п Наименование Техническое описание Изображение
1 КУПВ

Кабели для систем управления и сигнализации, токопроводящая жила - медная мягкая проволока, изоляция - полиэтилен, оболочка - ПВХ пластикат;

Число токопроводящих жил: 7;14; 19; 24; 27; 37; 52; 61; 91; 108;

Сечение токопроводящих жил, мм2:0,35; 0,5;

Рабочее напряжение, В: 250;

Климатическое исполнение: УХЛ

КУПВ
2 КУПВ-П

Кабели для систем управления и сигнализации, токопроводящая жила - медная мягкая проволока, изоляция - полиэтилен, панцирная оплетка из стальных проволок, оболочка - ПВХ пластикат;

Число токопроводящих жил: 7; 14; 19; 24; 27; 37; 52;

Сечение токопроводящих жил, мм2: 0,35; 0,5;

Рабочее напряжение, В: 250;

Климатическое исполнение: УХЛ

КУПВ-П
3 КУПВ-Пм

Кабели для систем управления и сигнализации, токопроводящая жила - медная мягкая проволока, изоляция - полиэтилен, панцирная оплетка из медных проволок, оболочка - ПВХ пластикат;

Число токопроводящих жил: 7; 14; 19; 24; 27; 37; 52;

Сечение токопроводящих жил, мм2:0,35; 0,5;

Рабочее напряжение, В: 250;

Климатическое исполнение: УХЛ

КУПВ-Пм

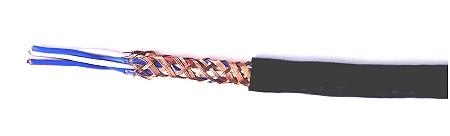

4 КУПЭВ

Кабели для систем управления и сигнализации, токопроводящая жила - медная мягкая проволока, изоляция - полиэтилен, экран - оплетка из медных проволок; оболочка - ПВХ пластикат;

Число пар токопроводящих жил: 2; 4; 7; 10; 14; 19; 27; 37; 52;

Сечение токопроводящих жил, мм2: 0,35; 0,5;

Рабочее напряжение, В: 250

КУПЭВ
